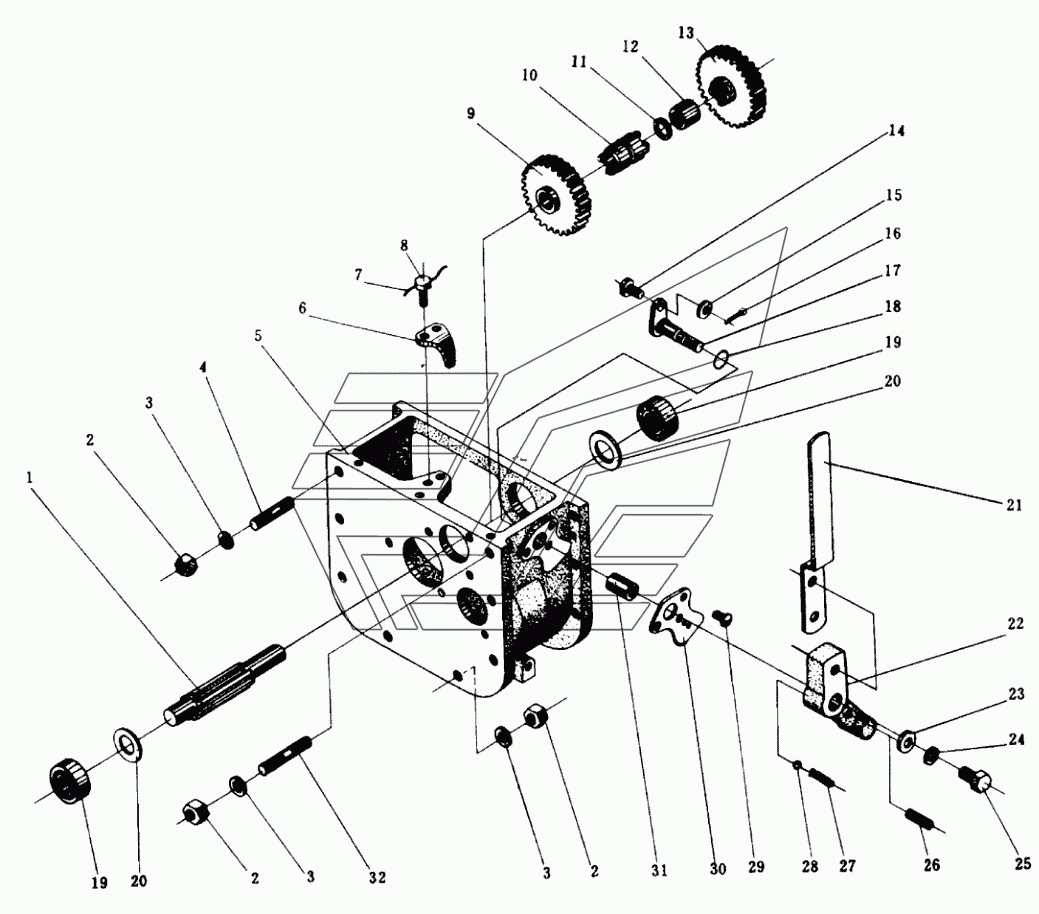

Дополнительная коробка передач (старого образца) Уралец. Каталог 2018г.

Дополнительная коробка передач Уралец Дополнительная коробка передач (нового образца) Уралец

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал подъёмника

Заводской номер: 14.37.128-1 Количество на модель: 1

14.37.128-1

1

2

Номер детали на чертеже:

2

Гайка

Заводской номер: GB6170-86 Количество на модель: 8

GB6170-86

8

3

Номер детали на чертеже:

3

Шайба

Заводской номер: GB93-87 Количество на модель: 8

GB93-87

8

4

Номер детали на чертеже:

4

Шпилька

Заводской номер: GB901-88 Количество на модель: 4

GB901-88

4

5

Номер детали на чертеже:

5

Корпус дополнительной коробки передач

Заводской номер: 10T.37.102-A Количество на модель: 1

10T.37.102-A

1

6

Номер детали на чертеже:

6

Упор

Заводской номер: 10T.37.119 Количество на модель: 1

10T.37.119

1

7

Номер детали на чертеже:

7

Проволока стальная

Заводской номер: GB3081-82 Количество на модель:

GB3081-82

8

Номер детали на чертеже:

8

Болт

Заводской номер: GB32.1-88 Количество на модель: 2

GB32.1-88

2

9

Номер детали на чертеже:

9

Шестерня подъемная

Заводской номер: 14.37.205-1 Количество на модель: 1

14.37.205-1

1

10

Номер детали на чертеже:

10

Муфта зубчатая

Заводской номер: 10T.37.131 Количество на модель: 1

10T.37.131

1

11

Номер детали на чертеже:

11

Кольцо распорное внутреннее

Заводской номер: 10T.37.130 Количество на модель: 1

10T.37.130

1

12

Номер детали на чертеже:

12

Втулка подъёмной шестерни

Заводской номер: 10T.37.206 Количество на модель: 1

10T.37.206

1

13

Номер детали на чертеже:

13

Шестерня передаточная

Заводской номер: 14.37.206-1 Количество на модель: 1

14.37.206-1

1

14

Номер детали на чертеже:

14

Головка подъёмной вилки

Заводской номер: 10T.37.181 Количество на модель: 1

10T.37.181

1

15

Номер детали на чертеже:

15

Шайба

Заводской номер: GB97.1-85 Количество на модель: 1

GB97.1-85

1

16

Номер детали на чертеже:

16

Шплинт

Заводской номер: GB91-86 Количество на модель: 1

GB91-86

1

17

Номер детали на чертеже:

17

Валик подъёмной вилки

Заводской номер: 10T.37.177 Количество на модель: 1

10T.37.177

1

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: GB1235 Количество на модель: 1

GB1235

1

19

Номер детали на чертеже:

19

Подшипник

Заводской номер: GB276-89 Количество на модель: 2

GB276-89

2

20

Номер детали на чертеже:

20

Кольцо упорное внешнее

Заводской номер: 10T.37.129 Количество на модель: 2

10T.37.129

2

21

Номер детали на чертеже:

21

Рукоятка выключения масляного насоса

Заводской номер: 14.37.375-A Количество на модель: 1

14.37.375-A

1

22

Номер детали на чертеже:

22

Опора рукоятки

Заводской номер: 14.37.376 Количество на модель: 1

14.37.376

1

23

Номер детали на чертеже:

23

Прокладка нажимная

Заводской номер: 10T.37.178 Количество на модель: 1

10T.37.178

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: GB5781-86 Количество на модель: 2

GB5781-86

2

26

Номер детали на чертеже:

26

Винт

Заводской номер: GB71-85 Количество на модель: 1

GB71-85

1

27

Номер детали на чертеже:

27

Пружина фиксирующая

Заводской номер: 10T.37.182 Количество на модель: 1

10T.37.182

1

28

Номер детали на чертеже:

28

Шарик

Заводской номер: GB308-84 Количество на модель: 1

GB308-84

1

29

Номер детали на чертеже:

29

Винт

Заводской номер: GB68-85 Количество на модель: 3

GB68-85

3

30

Номер детали на чертеже:

30

Кулиса подъёма

Заводской номер: 10T.37.179-A Количество на модель: 1

10T.37.179-A

1

31

Номер детали на чертеже:

31

Втулка валика подъёмной вилки

Заводской номер: 10.37.314 Количество на модель: 1

10.37.314

1
