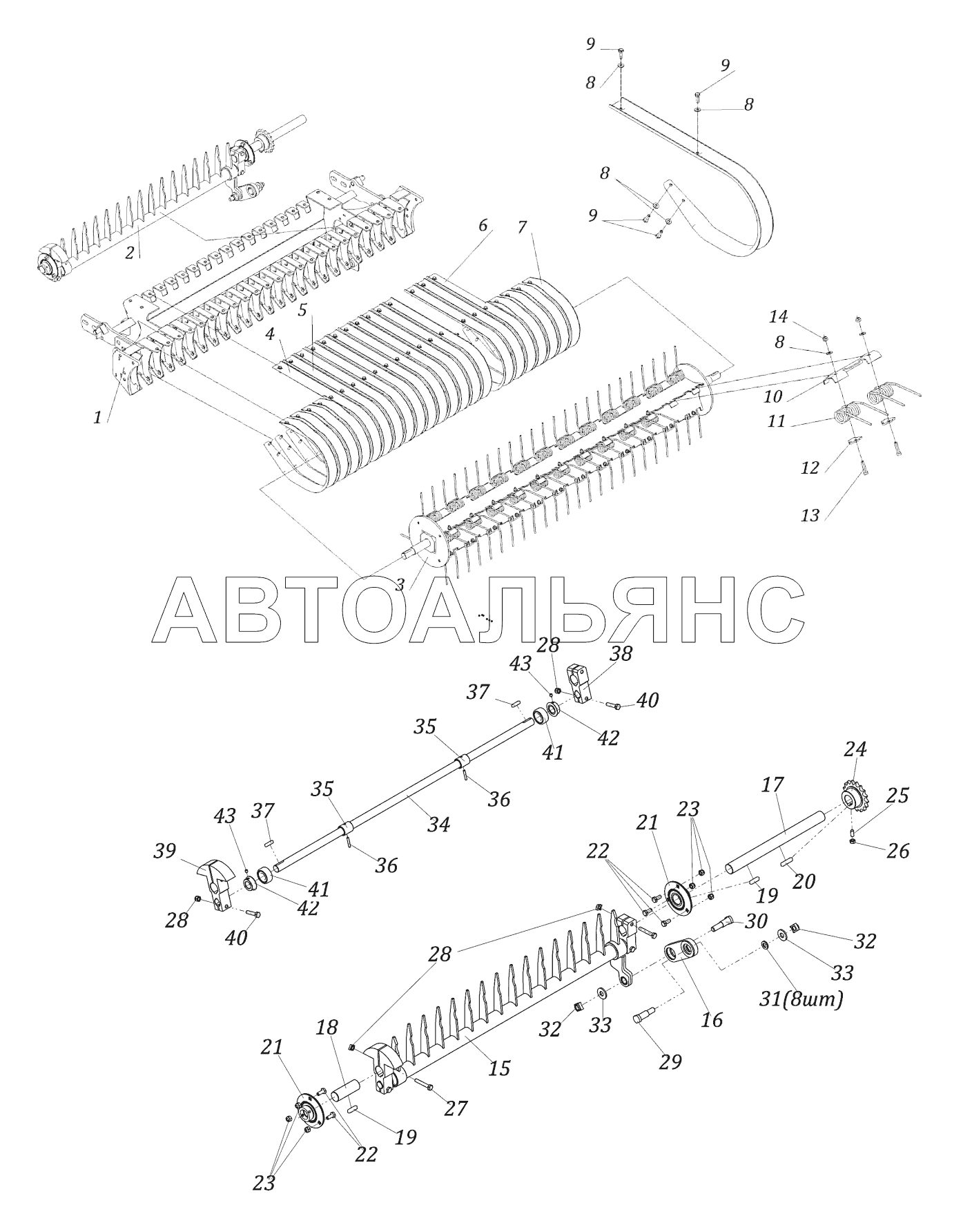

Устройство подборочное (Сборка рамы и укладчик) RB12 2000. Каталог 2017г.

Установка подборочного устройства RB12 2000 Подборщик (левая сторона) RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: RB03.100/1 Количество на модель: 1
RB03.100/1
1
2

Номер детали на чертеже:

2

Укладчик в сборе

Заводской номер: RB03.400 Количество на модель: 1
RB03.400
1
3

Номер детали на чертеже:

3

Ротор в сборе

Заводской номер: RB03.200 Количество на модель: 1
RB03.200
1
4

Номер детали на чертеже:

4

Направляющая длинная

Заводской номер: RB03.005/1-01 Количество на модель: 1
RB03.005/1-01
1
5

Номер детали на чертеже:

5

Направляющая длинная

Заводской номер: RB03.005 Количество на модель: 13
RB03.005
13
6

Номер детали на чертеже:

6

Направляющая длинная

Заводской номер: RB03.005/1 Количество на модель: 1
RB03.005/1
1
7

Номер детали на чертеже:

7

Направляющая короткая

Заводской номер: RB03.006 Количество на модель: 8
RB03.006
8
8

Номер детали на чертеже:

8

Шайба 8

Заводской номер: 02С008 Количество на модель: 132
02С008
132
9

Номер детали на чертеже:

9

Болт М8х25

Заводской номер: 01Е111 Количество на модель: 84
01Е111
84
10

Номер детали на чертеже:

10

Пластина

Заводской номер: RB03.202 Количество на модель: 24
RB03.202
24
11

Номер детали на чертеже:

11

Зубец

Заводской номер: 12TS001 Количество на модель: 48
12TS001
48
12

Номер детали на чертеже:

12

Шайба

Заводской номер: RB03.201 Количество на модель: 48
RB03.201
48
13

Номер детали на чертеже:

13

Болт М8х35

Заводской номер: 01Е120 Количество на модель: 48
01Е120
48
14

Номер детали на чертеже:

14

Гайка М8

Заводской номер: 02В025 Количество на модель: 48
02В025
48
15

Номер детали на чертеже:

15

Укладчик

Заводской номер: RB03.450 Количество на модель: 1
RB03.450
1
16

Номер детали на чертеже:

16

Звено в сборе

Заводской номер: RB03.600 Количество на модель: 1
RB03.600
1
17

Номер детали на чертеже:

17

Вал

Заводской номер: RB03.002 Количество на модель: 1
RB03.002
1
18

Номер детали на чертеже:

18

Вал

Заводской номер: RB03.003 Количество на модель: 1
RB03.003
1
19

Номер детали на чертеже:

19

Шпонка 10х8х40

Заводской номер: 03С045 Количество на модель: 2
03С045
2
20

Номер детали на чертеже:

20

Шпонка 10х8х50

Заводской номер: 03С055 Количество на модель: 1
03С055
1
21

Номер детали на чертеже:

21

Опора с подшипником

Заводской номер: 05О235 Количество на модель: 2
05О235
2
22

Номер детали на чертеже:

22

Болт М10х25

Заводской номер: 01Е214 Количество на модель: 6
01Е214
6
23

Номер детали на чертеже:

23

Гайка М10

Заводской номер: 02В035 Количество на модель: 6
02В035
6
24

Номер детали на чертеже:

24

Звездочка

Заводской номер: RB03.010 Количество на модель: 1
RB03.010
1
25

Номер детали на чертеже:

25

Винт М10

Заводской номер: 01V202 Количество на модель: 1
01V202
1
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 02О019 Количество на модель: 1
02О019
1
27

Номер детали на чертеже:

27

Болт М10х65

Заводской номер: 01Е231 Количество на модель: 2
01Е231
2
28

Номер детали на чертеже:

28

Гайка М10

Заводской номер: 02В037 Количество на модель: 4
02В037
4
29

Номер детали на чертеже:

29

Палец

Заводской номер: RB03.001-01 Количество на модель: 1
RB03.001-01
1
30

Номер детали на чертеже:

30

Палец

Заводской номер: RB03.001 Количество на модель: 1
RB03.001
1
31

Номер детали на чертеже:

31

Шайба 16,2х28х0,5

Заводской номер: 39F010 Количество на модель: 8
39F010
8
32

Номер детали на чертеже:

32

Гайка М16

Заводской номер: 02В0753 Количество на модель: 2
02В0753
2
33

Номер детали на чертеже:

33

Шайба пружинная 16

Заводской номер: 02С016 Количество на модель: 2
02С016
2
34

Номер детали на чертеже:

34

Вал укладчика

Заводской номер: RB03.401 Количество на модель: 1
RB03.401
1
35

Номер детали на чертеже:

35

Втулка

Заводской номер: RB03.402 Количество на модель: 2
RB03.402
2
36

Номер детали на чертеже:

36

Штифт 6х35

Заводской номер: 03S635 Количество на модель: 2
03S635
2
37

Номер детали на чертеже:

37

Шпонка 8х7х35

Заводской номер: 03С029 Количество на модель: 2
03С029
2
38

Номер детали на чертеже:

38

Колодка

Заводской номер: RB03.404 Количество на модель: 1
RB03.404
1
39

Номер детали на чертеже:

39

Колодка

Заводской номер: RB03.405 Количество на модель: 1
RB03.405
1
40

Номер детали на чертеже:

40

Болт М10х50

Заводской номер: 01Е224 Количество на модель: 2
01Е224
2
41

Номер детали на чертеже:

41

Подшипник

Заводской номер: 05С016 Количество на модель: 2
05С016
2
42

Номер детали на чертеже:

42

Втулка

Заводской номер: RB03.403 Количество на модель: 2
RB03.403
2
43

Номер детали на чертеже:

43

Винт М8х10

Заводской номер: 01V204 Количество на модель: 2
01V204
2
