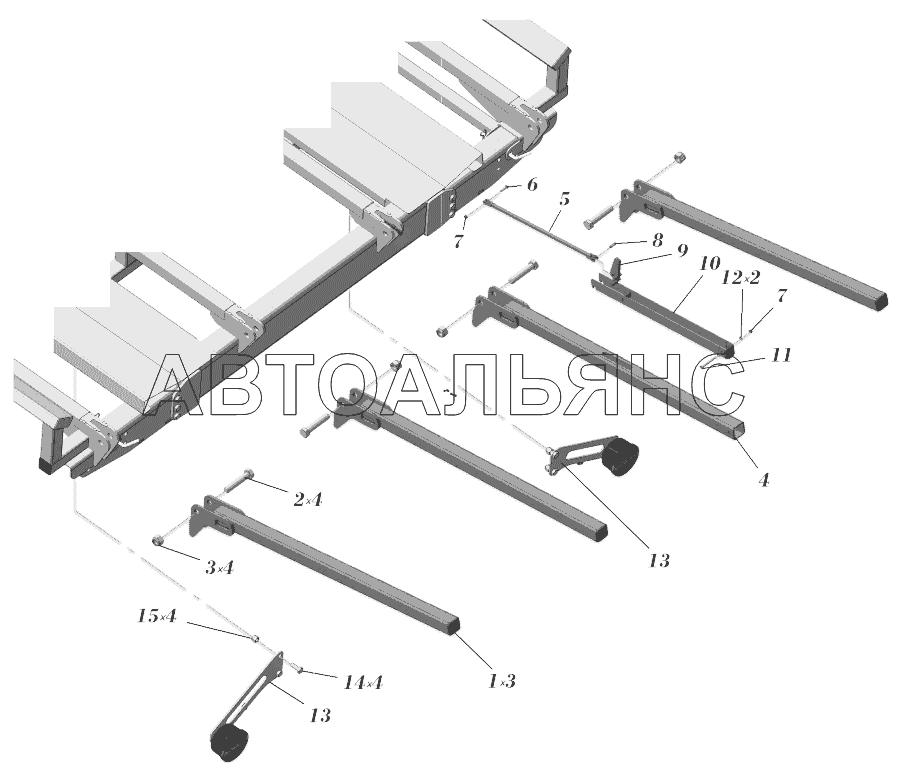

Опоры задние и фонари освещения TRB10. Каталог 2016г.

Платформа TRB10 Индикатор загрузки TRB10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора задняя

Заводской номер: TRB10-14.00.000 Количество на модель: 3
TRB10-14.00.000
3
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01E701 Количество на модель: 4
01E701
4
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 02B090 Количество на модель: 4
02B090
4
4

Номер детали на чертеже:

4

Основание

Заводской номер: TRB10-13.01.000 Количество на модель: 1
TRB10-13.01.000
1
5

Номер детали на чертеже:

5

Тяга

Заводской номер: TRB10-13.03.000 Количество на модель: 1
TRB10-13.03.000
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01E113 Количество на модель: 1
01E113
1
7

Номер детали на чертеже:

7

Гайка М8

Заводской номер: 02B020 Количество на модель: 1
02B020
1
8

Номер детали на чертеже:

8

Штифт

Заводской номер: 03S1030 Количество на модель: 1
03S1030
1
9

Номер детали на чертеже:

9

Датчик загрузки

Заводской номер: TRB10-13.04.000 Количество на модель: 1
TRB10-13.04.000
1
10

Номер детали на чертеже:

10

Внутренний корпус

Заводской номер: TRB10-13.02.000 Количество на модель: 1
TRB10-13.02.000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01E131 Количество на модель: 1
01E131
1
12

Номер детали на чертеже:

12

Шайба O8

Заводской номер: 02R009 Количество на модель: 2
02R009
2
13

Номер детали на чертеже:

13

Держатель фонаря

Заводской номер: TRB14-00.00.006 Количество на модель: 2
TRB14-00.00.006
2
14

Номер детали на чертеже:

14

Болт М16х40

Заводской номер: 01E403 Количество на модель: 4
01E403
4
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 02В0751 Количество на модель: 4
02В0751
4
