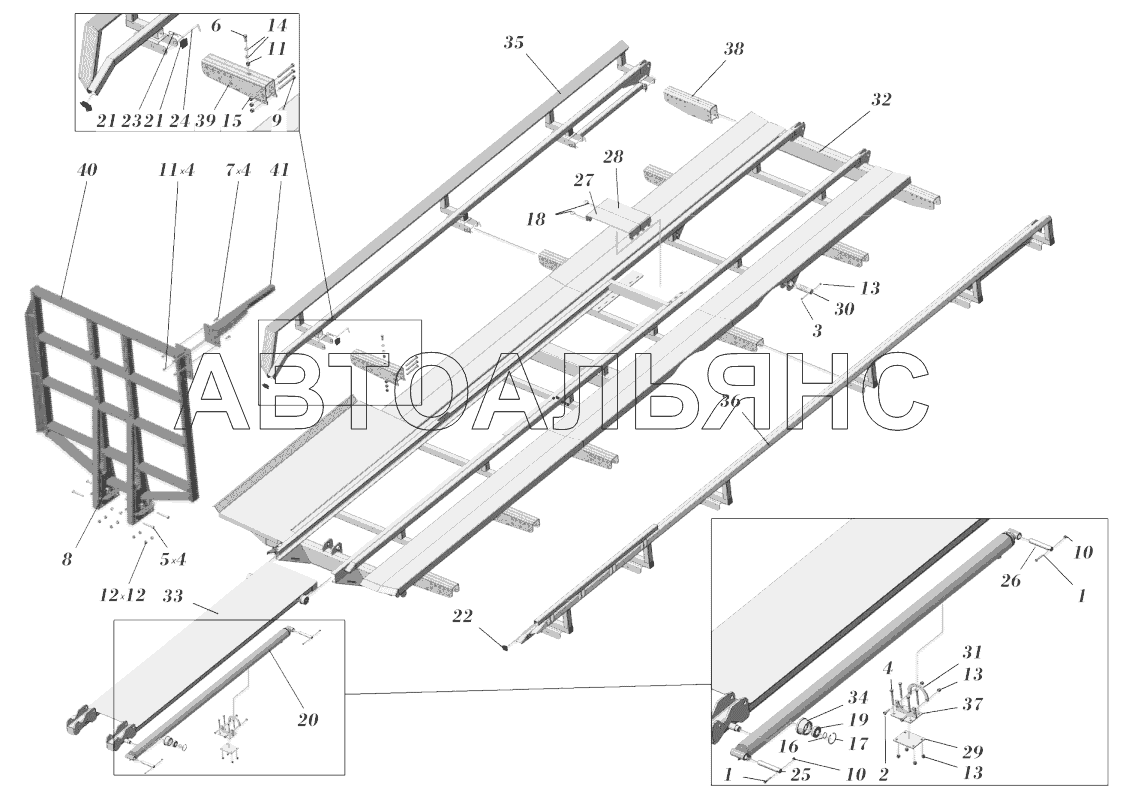

Платформа TRB20. Каталог 2017г.

Опоры задние и фонари освещения TRB20

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8х50

Заводской номер: 01E122 Количество на модель: 2
01E122
2
2

Номер детали на чертеже:

2

Болт М10х35

Заводской номер: 01E218 Количество на модель: 2
01E218
2
3

Номер детали на чертеже:

3

Винт

Заводской номер: 01E238 Количество на модель: 2
01E238
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01E240 Количество на модель: 4
01E240
4
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01E338 Количество на модель: 2
01E338
2
6

Номер детали на чертеже:

6

Болт М16х40

Заводской номер: 01E403 Количество на модель: 14
01E403
14
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01E404 Количество на модель: 4
01E404
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01E511 Количество на модель: 8
01E511
8
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01Е4551 Количество на модель: 30
01Е4551
30
10

Номер детали на чертеже:

10

Гайка М8

Заводской номер: 02B025 Количество на модель: 2
02B025
2
11

Номер детали на чертеже:

11

Гайка М16

Заводской номер: 02B075 Количество на модель: 14
02B075
14
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 02B076 Количество на модель: 12
02B076
12
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 02B0351 Количество на модель: 8
02B0351
8
14

Номер детали на чертеже:

14

Шайба 016

Заводской номер: 02R031 Количество на модель: 20
02R031
20
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 02В0751 Количество на модель: 34
02В0751
34
16

Номер детали на чертеже:

16

Кольцо стопорное

Заводской номер: 03E030 Количество на модель: 4
03E030
4
17

Номер детали на чертеже:

17

Стопорное кольцо

Заводской номер: 03I062 Количество на модель: 4
03I062
4
18

Номер детали на чертеже:

18

Шплинт быстросъемный

Заводской номер: 03O700 Количество на модель: 2
03O700
2
19

Номер детали на чертеже:

19

Подшипник

Заводской номер: 05C022 Количество на модель: 4
05C022
4
20

Номер детали на чертеже:

20

Гидроцилиндр толкателя

Заводской номер: 06С258 Количество на модель: 1
06С258
1
21

Номер детали на чертеже:

21

Заглушка пластиковая

Заводской номер: 45S011 Количество на модель: 19
45S011
19
22

Номер детали на чертеже:

22

Заглушка пластиковая

Заводской номер: 45S012 Количество на модель: 2
45S012
2
23

Номер детали на чертеже:

23

Шплинт пружинный игольчатый

Заводской номер: 13010050 Количество на модель: 10
13010050
10
24

Номер детали на чертеже:

24

Фиксатор бортов

Заводской номер: TRB10-00.00.001 Количество на модель: 10
TRB10-00.00.001
10
25

Номер детали на чертеже:

25

Палец гидроцилиндра толкателя

Заводской номер: TRB10-00.00.004 Количество на модель: 1
TRB10-00.00.004
1
26

Номер детали на чертеже:

26

Палец гидроцилиндра толкателя

Заводской номер: TRB10-00.00.004-01 Количество на модель: 1
TRB10-00.00.004-01
1
27

Номер детали на чертеже:

27

Упор толкателя левый

Заводской номер: TRB10-00.00.007 Количество на модель: 1
TRB10-00.00.007
1
28

Номер детали на чертеже:

28

Упор толкателя правый

Заводской номер: TRB10-00.00.008 Количество на модель: 1
TRB10-00.00.008
1
29

Номер детали на чертеже:

29

Пластина

Заводской номер: TRB14-00.00.002 Количество на модель: 1
TRB14-00.00.002
1
30

Номер детали на чертеже:

30

Ось

Заводской номер: TRB14-00.00.003 Количество на модель: 2
TRB14-00.00.003
2
31

Номер детали на чертеже:

31

Скоба гидроцилиндра

Заводской номер: TRB14-00.00.005 Количество на модель: 1
TRB14-00.00.005
1
32

Номер детали на чертеже:

32

Платформа

Заводской номер: TRB14-02.00.000 Количество на модель: 1
TRB14-02.00.000
1
33

Номер детали на чертеже:

33

Тележка толкателя

Заводской номер: TRB14-04.00.000 Количество на модель: 1
TRB14-04.00.000
1
34

Номер детали на чертеже:

34

Колесо

Заводской номер: TRB14-04.00.001 Количество на модель: 4
TRB14-04.00.001
4
35

Номер детали на чертеже:

35

Борт правый

Заводской номер: TRB14-05.00.000 Количество на модель: 1
TRB14-05.00.000
1
36

Номер детали на чертеже:

36

Борт левый

Заводской номер: TRB14-06.00.000 Количество на модель: 1
TRB14-06.00.000
1
37

Номер детали на чертеже:

37

Опора гидроцилиндра

Заводской номер: TRB14-08.00.000 Количество на модель: 1
TRB14-08.00.000
1
38

Номер детали на чертеже:

38

Держатель бортов задний

Заводской номер: TRB14-10.00.000 Количество на модель: 2
TRB14-10.00.000
2
39

Номер детали на чертеже:

39

Держатель бортов

Заводской номер: TRB14-11.00.000 Количество на модель: 8
TRB14-11.00.000
8
40

Номер детали на чертеже:

40

Рама толкателя

Заводской номер: TRB20-04.01.000 Количество на модель: 1
TRB20-04.01.000
1
41

Номер детали на чертеже:

41

Ограничитель

Заводской номер: TRB20-04.02.000 Количество на модель: 1
TRB20-04.02.000
1
