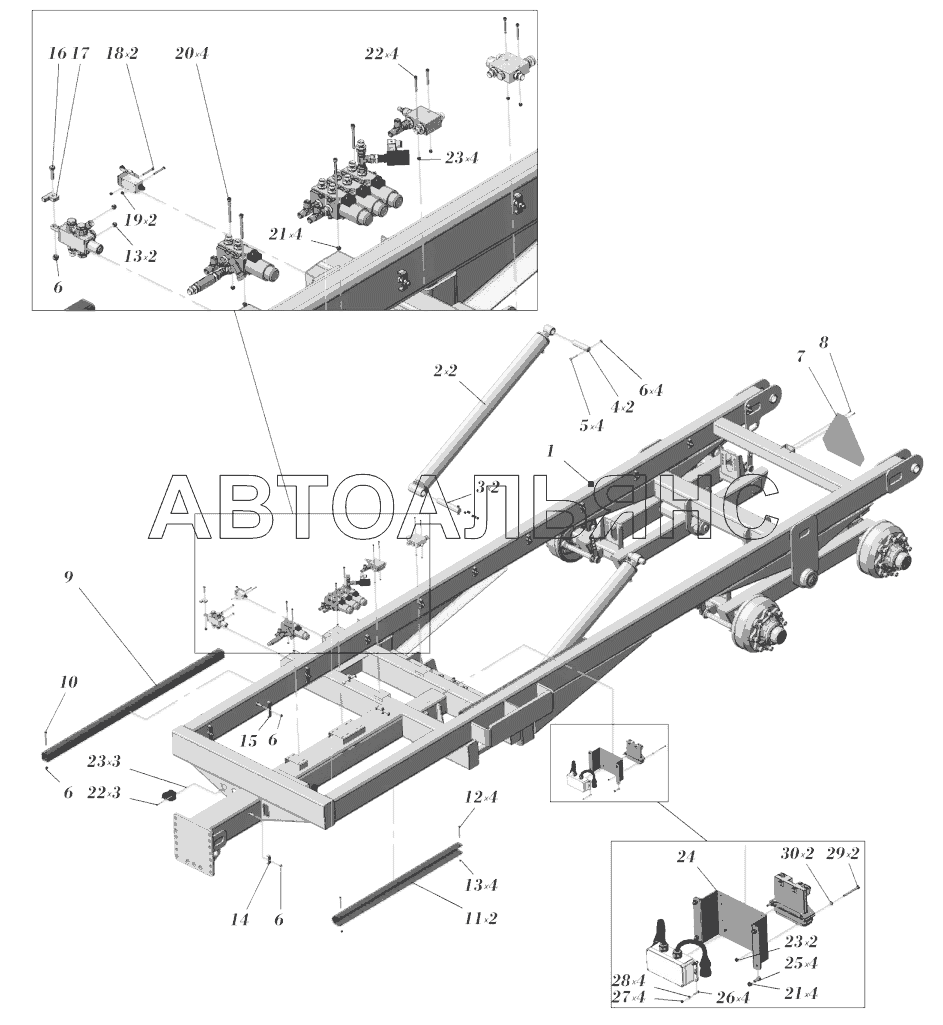

Шасси TRB20. Каталог 2017г.

Рукав загрузки TRB20 Тандемные тележки и колеса TRB20

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Основание шасси

Заводской номер: TRB14-01.01.000-01 Количество на модель: 1
TRB14-01.01.000-01
1
2

Номер детали на чертеже:

2

Гидроцилиндр подъема платформы

Заводской номер: 06C259 Количество на модель: 2
06C259
2
3

Номер детали на чертеже:

3

Палец

Заводской номер: TRB14-00.00.001 Количество на модель: 2
TRB14-00.00.001
2
4

Номер детали на чертеже:

4

Палец

Заводской номер: TRB14-00.00.001-01 Количество на модель: 2
TRB14-00.00.001-01
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01E233 Количество на модель: 4
01E233
4
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 02B0351 Количество на модель: 5
02B0351
5
7

Номер детали на чертеже:

7

Знак ТТС

Заводской номер: 43D020 Количество на модель: 1
43D020
1
8

Номер детали на чертеже:

8

Винт

Заводской номер: 01V110 Количество на модель: 2
01V110
2
9

Номер детали на чертеже:

9

Ограничитель

Заводской номер: TRB10-00.00.005 Количество на модель: 1
TRB10-00.00.005
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01E242 Количество на модель: 1
01E242
1
11

Номер детали на чертеже:

11

Упор гидроцилиндра

Заводской номер: TRB10-01.00.001 Количество на модель: 2
TRB10-01.00.001
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01E133 Количество на модель: 4
01E133
4
13

Номер детали на чертеже:

13

Гайка М8

Заводской номер: 02B025 Количество на модель: 6
02B025
6
14

Номер детали на чертеже:

14

Скоба РВД

Заводской номер: TRB10-00.00.012-01 Количество на модель: 22
TRB10-00.00.012-01
22
15

Номер детали на чертеже:

15

Скоба РВД

Заводской номер: TRB10-00.00.012 Количество на модель: 6
TRB10-00.00.012
6
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01E219 Количество на модель: 1
01E219
1
17

Номер детали на чертеже:

17

Толкатель распределителя

Заводской номер: TRB20-00.00.007 Количество на модель: 1
TRB20-00.00.007
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01E020 Количество на модель: 2
01E020
2
19

Номер детали на чертеже:

19

Гайка М5

Заводской номер: 02В010 Количество на модель: 2
02В010
2
20

Номер детали на чертеже:

20

Винт

Заводской номер: 01C055 Количество на модель: 4
01C055
4
21

Номер детали на чертеже:

21

Гайка М8

Заводской номер: 02B020 Количество на модель: 8
02B020
8
22

Номер детали на чертеже:

22

Винт

Заводской номер: 1В06050096 Количество на модель: 4
1В06050096
4
23

Номер детали на чертеже:

23

Гайка М6

Заводской номер: 02B015 Количество на модель: 6
02B015
6
24

Номер детали на чертеже:

24

Кронштейн контроллера

Заводской номер: TRB20-00.00.008 Количество на модель: 1
TRB20-00.00.008
1
25

Номер детали на чертеже:

25

Болт М8х20

Заводской номер: 01Е090 Количество на модель: 4
01Е090
4
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01E021 Количество на модель: 4
01E021
4
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 02B004 Количество на модель: 4
02B004
4
28

Номер детали на чертеже:

28

Шайба 6х20

Заводской номер: 02R004 Количество на модель: 4
02R004
4
29

Номер детали на чертеже:

29

Болт

Заводской номер: 01E081 Количество на модель: 2
01E081
2
30

Номер детали на чертеже:

30

Шайба 6

Заводской номер: 02R006 Количество на модель: 2
02R006
2
