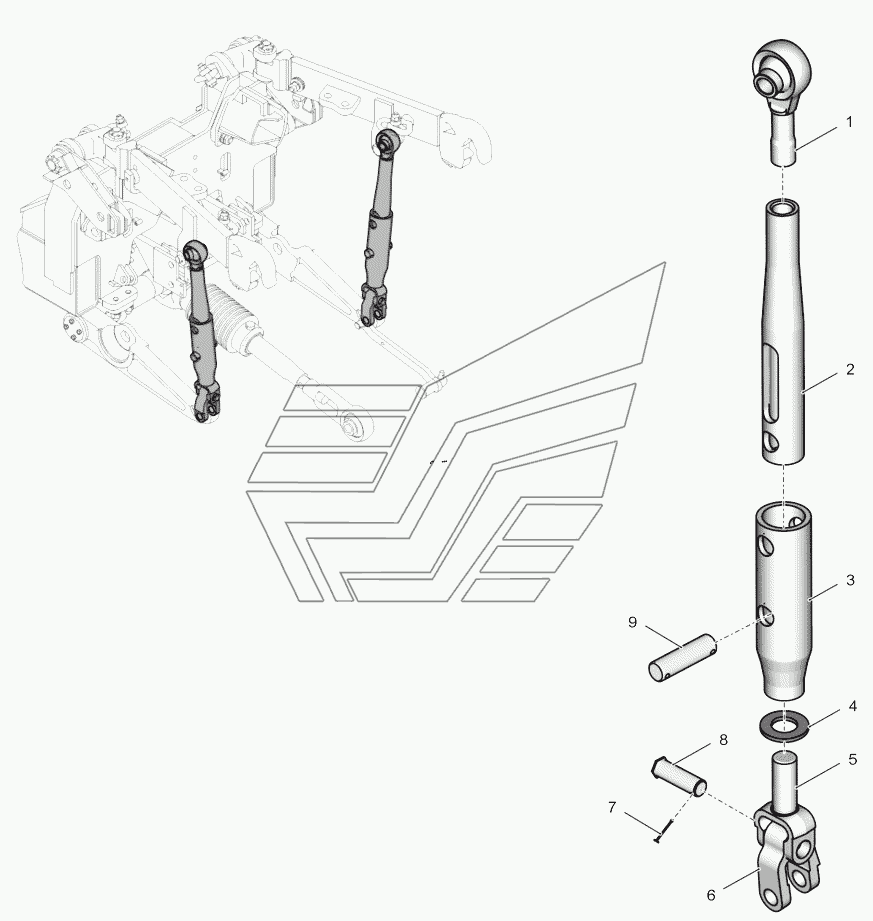

700А.46.28.070 Раскос вертикальный К-744Р3 "Стандарт". Каталог 2015г.

744Р3-4628000 Механизм навески К-744Р3 "Стандарт" 700.46.28.290-1 Раскос горизонтальный К-744Р3 "Стандарт"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шарнир нижний

Заводской номер: 700А.46.28.080 Количество на модель: 1
700А.46.28.080
1
2

Номер детали на чертеже:

2

Труба внутренняя

Заводской номер: 700А.46.28.063 Количество на модель: 1
700А.46.28.063
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: 700А.46.28.062 Количество на модель: 1
700А.46.28.062
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 700.46.28.272-1 Количество на модель: 2
700.46.28.272-1
2
5

Номер детали на чертеже:

5

Винт

Заводской номер: 700.46.28.053 Количество на модель: 1
700.46.28.053
1
6

Номер детали на чертеже:

6

Вилка

Заводской номер: 700.46.28.054-2 Количество на модель: 1
700.46.28.054-2
1
7

Номер детали на чертеже:

7

Шплинт 6,3х45-019

Заводской номер: Шплинт6,3х45-019 Количество на модель: 1
Шплинт6,3х45-019
1
8

Номер детали на чертеже:

8

Ось

Заводской номер: 700А.46.28.057 Количество на модель: 1
700А.46.28.057
1
9

Номер детали на чертеже:

9

Палец

Заводской номер: 700А.46.28.051 Количество на модель: 1
700А.46.28.051
1
