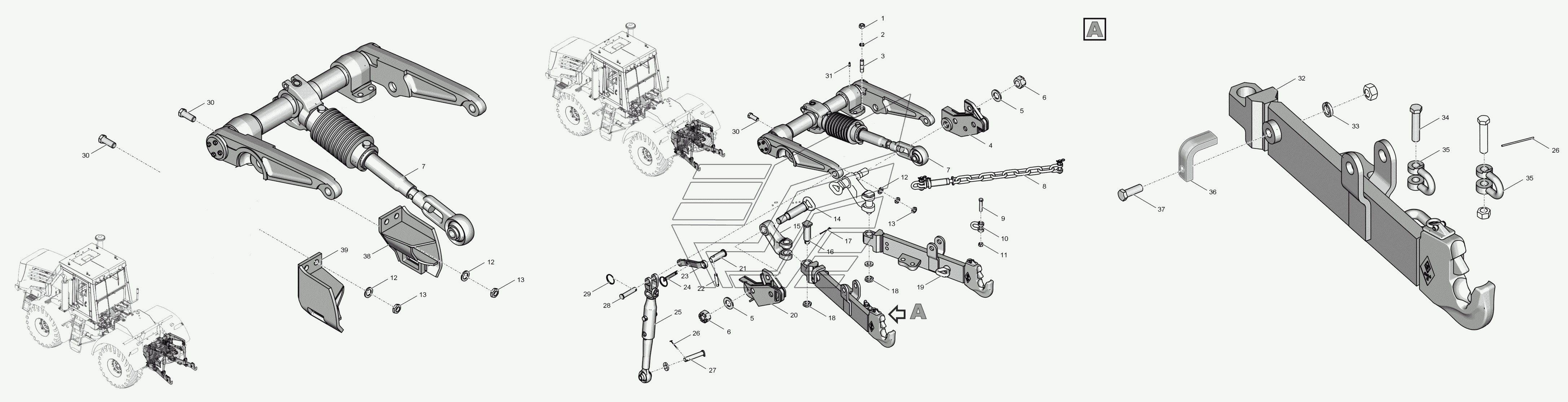

744Р3-4628000 Механизм навески К-744Р4 "Премиум". Каталог 2015г.

7430-4704000 Комплект для сдваивания колес К-744Р4 "Премиум" 700А.46.28.070 Раскос вертикальный К-744Р4 "Премиум"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М24-6Н.8.С.019

Заводской номер: ГайкаМ24-6Н.8.С.019 Количество на модель: 8
ГайкаМ24-6Н.8.С.019
8
2

Номер детали на чертеже:

2

Шайба 24.65Г.05

Заводской номер: Шайба24.65Г.05 Количество на модель: 10
Шайба24.65Г.05
10
3

Номер детали на чертеже:

3

Шпилька

Заводской номер: 2256010-4628128 Количество на модель: 8
2256010-4628128
8
4

Номер детали на чертеже:

4

Упор правый

Заводской номер: 2256010-4628140 Количество на модель: 1
2256010-4628140
1
5

Номер детали на чертеже:

5

Пружина тарельчатая

Заводской номер: 700А.46.28.029 Количество на модель: 2
700А.46.28.029
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 2256010-4628275 Количество на модель: 2
2256010-4628275
2
7

Номер детали на чертеже:

7

Вал рычагов

Заводской номер: 2256010-4628130 Количество на модель: 1
2256010-4628130
1
8

Номер детали на чертеже:

8

Раскос горизонтальный

Заводской номер: 700.46.28.290-1 Количество на модель: 2
700.46.28.290-1
2
9

Номер детали на чертеже:

9

Ось

Заводской номер: 700А.46.28.088 Количество на модель: 2
700А.46.28.088
2
10

Номер детали на чертеже:

10

Фиксатор

Заводской номер: 700А.46.28.067 Количество на модель: 2
700А.46.28.067
2
11

Номер детали на чертеже:

11

Гайка М20-6Н.8.С.019

Заводской номер: ГайкаМ20-6Н.8.С.019 Количество на модель: 2
ГайкаМ20-6Н.8.С.019
2
12

Номер детали на чертеже:

12

Шайба 27.01.019

Заводской номер: Шайба27.01.019 Количество на модель: 6
Шайба27.01.019
6
13

Номер детали на чертеже:

13

Гайка М27-6Н.8.С.019

Заводской номер: ГайкаМ27-6Н.8.С.019 Количество на модель: 12
ГайкаМ27-6Н.8.С.019
12
14

Номер детали на чертеже:

14

Ось

Заводской номер: 2256010-4628014-2 Количество на модель: 2
2256010-4628014-2
2
15

Номер детали на чертеже:

15

Рычаг

Заводской номер: 2256010-4628096-1 Количество на модель: 2
2256010-4628096-1
2
16

Номер детали на чертеже:

16

Ось

Заводской номер: 2256010-4628022-1 Количество на модель: 2
2256010-4628022-1
2
17

Номер детали на чертеже:

17

Шплинт 6,3х71.016

Заводской номер: Шплинт6,3х71.016 Количество на модель: 2
Шплинт6,3х71.016
2
18

Номер детали на чертеже:

18

Гайка М36х3-6Н.8.С.019

Заводской номер: ГайкаМ36х3-6Н.8.С.019 Количество на модель: 2
ГайкаМ36х3-6Н.8.С.019
2
19

Номер детали на чертеже:

19

Тяга нижняя правая

Заводской номер: 744Р3-4628100 Количество на модель: 1
744Р3-4628100
1
20

Номер детали на чертеже:

20

Упор левый

Заводской номер: 2256010-4628150 Количество на модель: 1
2256010-4628150
1
21

Номер детали на чертеже:

21

Палец

Заводской номер: 744Р3-4628025 Количество на модель: 1
744Р3-4628025
1
22

Номер детали на чертеже:

22

Чека

Заводской номер: 700.46.28.203 Количество на модель: 1
700.46.28.203
1
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: 744Р3-4628023 Количество на модель: 1
744Р3-4628023
1
24

Номер детали на чертеже:

24

Планка

Заводской номер: 700А.46.28.031 Количество на модель: 1
700А.46.28.031
1
25

Номер детали на чертеже:

25

Раскос вертикальный

Заводской номер: 700А.46.28.070 Количество на модель: 2
700А.46.28.070
2
26

Номер детали на чертеже:

26

Шплинт 6,3х45.016

Заводской номер: Шплинт6,3х45.016 Количество на модель: 3
Шплинт6,3х45.016
3
27

Номер детали на чертеже:

27

Ось

Заводской номер: 700.46.251-1 Количество на модель: 2
700.46.251-1
2
28

Номер детали на чертеже:

28

Ось

Заводской номер: 744Р3-4628024 Количество на модель: 1
744Р3-4628024
1
29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 700.46.28.272-1 Количество на модель: 3
700.46.28.272-1
3
30

Номер детали на чертеже:

30

Болт М27х2-6gх70.88.45Х.019

Заводской номер: БолтМ27х2-6gх70.88.45Х.019 Количество на модель: 6
БолтМ27х2-6gх70.88.45Х.019
6
31

Номер детали на чертеже:

31

Масленка 1.3.Ц6Хр

Заводской номер: Масленка1.3.Ц6Хр Количество на модель: 2
Масленка1.3.Ц6Хр
2
32

Номер детали на чертеже:

32

Тяга нижняя левая

Заводской номер: 744Р3-4628100-01 Количество на модель: 1
744Р3-4628100-01
1
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 744Р3-4628022 Количество на модель: 6
744Р3-4628022
6
34

Номер детали на чертеже:

34

Ось

Заводской номер: 700.46.28.258-1 Количество на модель: 1
700.46.28.258-1
1
35

Номер детали на чертеже:

35

Звено

Заводской номер: 700А.46.28.071 Количество на модель: 2
700А.46.28.071
2
36

Номер детали на чертеже:

36

Упор

Заводской номер: 744Р3-4628021 Количество на модель: 2
744Р3-4628021
2
37

Номер детали на чертеже:

37

Болт М24х2-6gх100.109.40Х.016

Заводской номер: БолтМ24х2-6gх100.109.40Х.016 Количество на модель: 2
БолтМ24х2-6gх100.109.40Х.016
2
38

Номер детали на чертеже:

38

Кронштейн левый

Заводской номер: 2256010-4628097 Количество на модель: 1
2256010-4628097
1
39

Номер детали на чертеже:

39

Кронштейн правый

Заводской номер: 2256010-4628098 Количество на модель: 1
2256010-4628098
1
