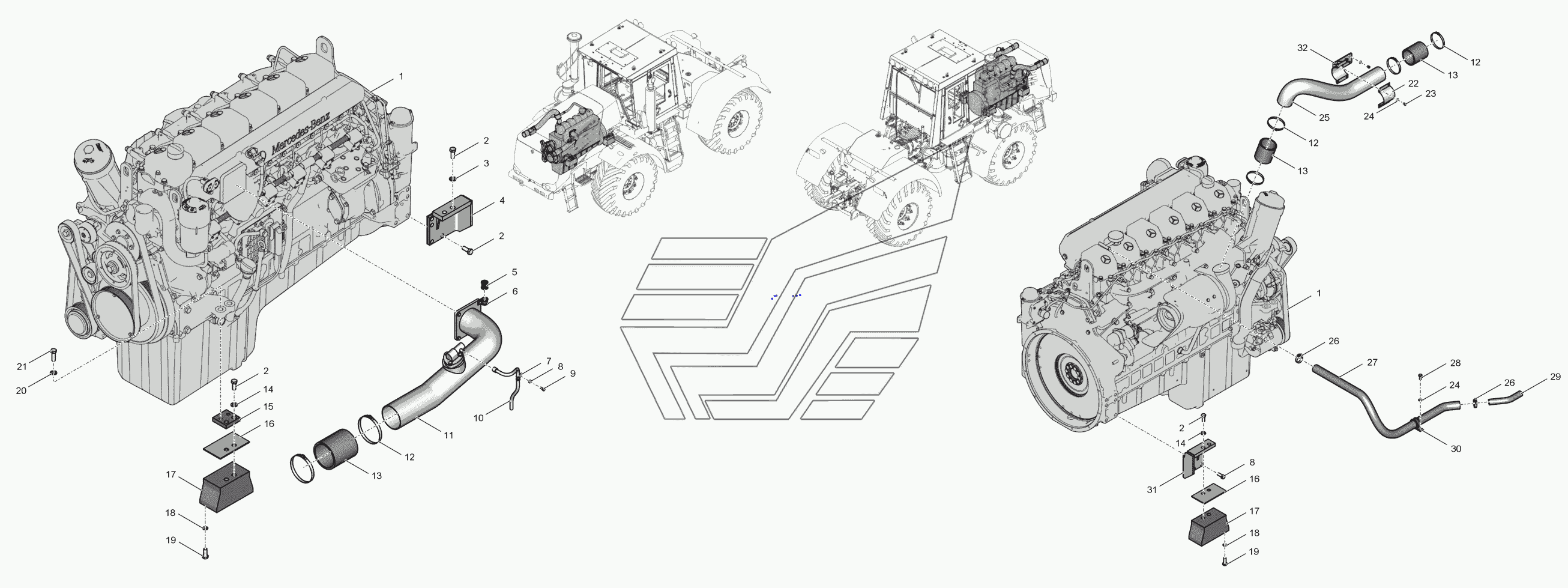

744Р3М-1000000-01 Установка двигателя К-744Р4 "Премиум". Каталог 2015г.

Схема деления К-744Р4 "Премиум" 744Р2-1100000-6 Система питания К-744Р4 "Премиум"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: D458.970E2,2 Количество на модель: 1
D458.970E2,2
1
2

Номер детали на чертеже:

2

Болт М16х1,5-6gx40.88.019

Заводской номер: БолтМ16х1,5-6gx40.88.019 Количество на модель: 20
БолтМ16х1,5-6gx40.88.019
20
3

Номер детали на чертеже:

3

Шайба

Заводской номер: N000125017016 Количество на модель: 4
N000125017016
4
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 744Р2-1000410-1 Количество на модель: 1
744Р2-1000410-1
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 700А.11.00.057-02 Количество на модель: 1
700А.11.00.057-02
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: RSGU1.20,25.10,5DIN72571 Количество на модель: 1
RSGU1.20,25.10,5DIN72571
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: RSGU1.10,15.6,4DIN72571 Количество на модель: 1
RSGU1.10,15.6,4DIN72571
1
8

Номер детали на чертеже:

8

Шайба 6,4, 01.019

Заводской номер: Шайба6,4,01.019 Количество на модель: 1
Шайба6,4,01.019
1
9

Номер детали на чертеже:

9

Болт М6-6gx16.56.019

Заводской номер: БолтМ6-6gx16.56.019 Количество на модель: 1
БолтМ6-6gx16.56.019
1
10

Номер детали на чертеже:

10

Трубка топливная

Заводской номер: А5410708132KZ Количество на модель: 1
А5410708132KZ
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: 59209-1 Количество на модель: 1
59209-1
1
12

Номер детали на чертеже:

12

Хомут

Заводской номер: А0059970690 Количество на модель: 6
А0059970690
6
13

Номер детали на чертеже:

13

Рукав

Заводской номер: А0020946382 Количество на модель: 3
А0020946382
3
14

Номер детали на чертеже:

14

Шайба 17, 01.019

Заводской номер: Шайба17,01.019 Количество на модель: 4
Шайба17,01.019
4
15

Номер детали на чертеже:

15

Проставка

Заводской номер: 744Р2-1000302 Количество на модель: 2
744Р2-1000302
2
16

Номер детали на чертеже:

16

Крышка

Заводской номер: А3832420034 Количество на модель: 4
А3832420034
4
17

Номер детали на чертеже:

17

Амортизатор

Заводской номер: А3972400018 Количество на модель: 4
А3972400018
4
18

Номер детали на чертеже:

18

Шайба 13, 01.019

Заводской номер: Шайба13,01.019 Количество на модель: 16
Шайба13,01.019
16
19

Номер детали на чертеже:

19

Болт М12х1,5х45.88.019

Заводской номер: БолтМ12х1,5х45.88.019 Количество на модель: 16
БолтМ12х1,5х45.88.019
16
20

Номер детали на чертеже:

20

Шайба

Заводской номер: А3529902440 Количество на модель: 4
А3529902440
4
21

Номер детали на чертеже:

21

Болт М16-6gx50.88.019

Заводской номер: БолтМ16-6gx50.88.019 Количество на модель: 4
БолтМ16-6gx50.88.019
4
22

Номер детали на чертеже:

22

Скоба

Заводской номер: 744Р2-1000501-1-01 Количество на модель: 1
744Р2-1000501-1-01
1
23

Номер детали на чертеже:

23

Болт М8-6gx16.56.019

Заводской номер: БолтМ8-6gx16.56.019 Количество на модель: 6
БолтМ8-6gx16.56.019
6
24

Номер детали на чертеже:

24

Шайба 8,4, 01.019

Заводской номер: Шайба8,4,01.019 Количество на модель: 7
Шайба8,4,01.019
7
25

Номер детали на чертеже:

25

Труба

Заводской номер: 59200 Количество на модель: 1
59200
1
26

Номер детали на чертеже:

26

Хомут

Заводской номер: NormaTorroS30-45,9 Количество на модель: 2
NormaTorroS30-45,9
2
27

Номер детали на чертеже:

27

Рукав 25х35-1,6

Заводской номер: Рукав25х35-1,6 Количество на модель:
Рукав25х35-1,6
28

Номер детали на чертеже:

28

Болт М8-6gx20.56.019

Заводской номер: БолтМ8-6gx20.56.019 Количество на модель: 1
БолтМ8-6gx20.56.019
1
29

Номер детали на чертеже:

29

Труба

Заводской номер: 744Р2-1000511 Количество на модель: 1
744Р2-1000511
1
30

Номер детали на чертеже:

30

Хомут

Заводской номер: RSGU1.32,20.8,4 Количество на модель: 1
RSGU1.32,20.8,4
1
31

Номер детали на чертеже:

31

Кронштейн

Заводской номер: 744Р2-1000410-1-01 Количество на модель: 1
744Р2-1000410-1-01
1
32

Номер детали на чертеже:

32

Кронштейн

Заводской номер: 744Р2-1000500-4 Количество на модель: 1
744Р2-1000500-4
1
