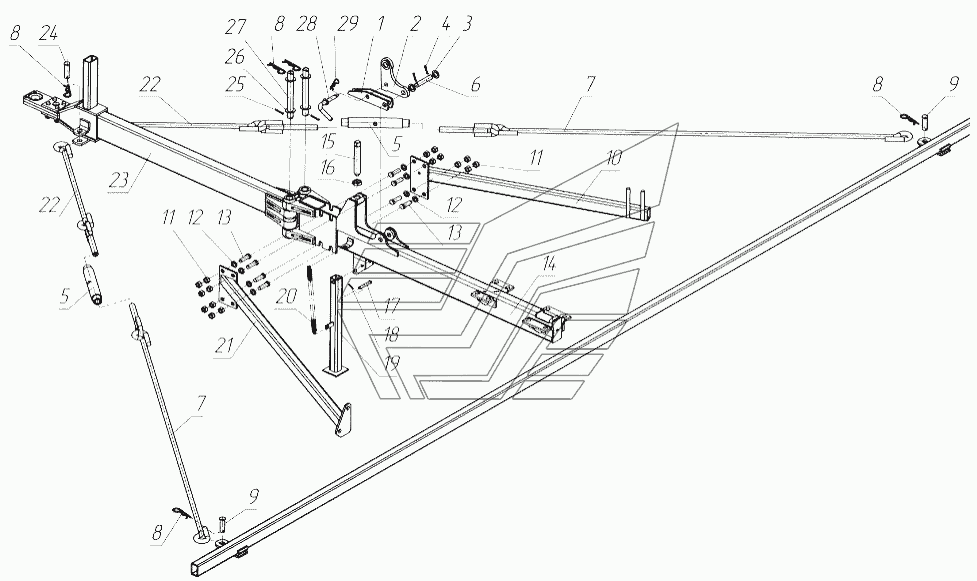

Прицепное устройство CЗ-5,4 СЗ-5,4 "Астра". Каталог 2010г.

Общее устройство сеялки СЗ-5,4-06 с двухдисковым однострочным сошником и прикатывающим катком СЗ-5,4 "Астра" Прицепное устройство в транспортном положении СЗ-5,4 "Астра"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: ОЗШ00.920 Количество на модель: 1
ОЗШ00.920
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: ОЗШ00.910 Количество на модель: 1
ОЗШ00.910
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: С.20.01.10.019 Количество на модель: 2
С.20.01.10.019
2
4

Номер детали на чертеже:

4

Шплинт

Заводской номер: 5х28.019 Количество на модель: 2
5х28.019
2
5

Номер детали на чертеже:

5

Гайка стяжная

Заводской номер: ОЗШ00.620 Количество на модель: 2
ОЗШ00.620
2
6

Номер детали на чертеже:

6

Ось

Заводской номер: ОЗШ00.654 Количество на модель: 1
ОЗШ00.654
1
7

Номер детали на чертеже:

7

Тяга

Заводской номер: ОЗШ00.640А Количество на модель: 2
ОЗШ00.640А
2
8

Номер детали на чертеже:

8

Шплинт пружинный

Заводской номер: С54.602-02 Количество на модель: 4
С54.602-02
4
9

Номер детали на чертеже:

9

Штырь

Заводской номер: ОЗШ00.632 Количество на модель: 2
ОЗШ00.632
2
10

Номер детали на чертеже:

10

Сница

Заводской номер: ОЗШ00.1020 Количество на модель: 1
ОЗШ00.1020
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: М16-6Н.6.019 Количество на модель: 16
М16-6Н.6.019
16
12

Номер детали на чертеже:

12

Шайба

Заводской номер: С.16.01.10.019 Количество на модель: 8
С.16.01.10.019
8
13

Номер детали на чертеже:

13

Болт

Заводской номер: М16-6gх50.66.019 Количество на модель: 8
М16-6gх50.66.019
8
14

Номер детали на чертеже:

14

Сница

Заводской номер: ОЗШ00.1050 Количество на модель: 1
ОЗШ00.1050
1
15

Номер детали на чертеже:

15

Винт

Заводской номер: СЗГ00.619 Количество на модель: 1
СЗГ00.619
1
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М27-6Н.6.019 Количество на модель: 1
М27-6Н.6.019
1
17

Номер детали на чертеже:

17

Штырь

Заводской номер: С4.603-04 Количество на модель: 1
С4.603-04
1
18

Номер детали на чертеже:

18

Шплинт

Заводской номер: 4х22.019 Количество на модель: 1
4х22.019
1
19

Номер детали на чертеже:

19

Подставка

Заводской номер: СЗГ00.630А Количество на модель: 1
СЗГ00.630А
1
20

Номер детали на чертеже:

20

Пружина

Заводской номер: 552.7.008 Количество на модель: 1
552.7.008
1
21

Номер детали на чертеже:

21

Сница

Заводской номер: ОЗШ00.1030 Количество на модель: 1
ОЗШ00.1030
1
22

Номер детали на чертеже:

22

Тяга

Заводской номер: ОЗШ00.630А Количество на модель: 2
ОЗШ00.630А
2
23

Номер детали на чертеже:

23

Сница

Заводской номер: ОЗШ00.1040 Количество на модель: 1
ОЗШ00.1040
1
24

Номер детали на чертеже:

24

Штырь

Заводской номер: ОЗШ00.632-01 Количество на модель: 2
ОЗШ00.632-01
2
25

Номер детали на чертеже:

25

Шплинт

Заводской номер: 5х40.019 Количество на модель: 2
5х40.019
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: С.24.01.10.019 Количество на модель: 4
С.24.01.10.019
4
27

Номер детали на чертеже:

27

Штырь

Заводской номер: ОЗШ00.655 Количество на модель: 2
ОЗШ00.655
2
28

Номер детали на чертеже:

28

Штырь

Заводской номер: СЗГ00.470 Количество на модель: 1
СЗГ00.470
1
29

Номер детали на чертеже:

29

Шплинт пружинный (477310267808)

Заводской номер: С54.602-01 Количество на модель: 1
С54.602-01
1
