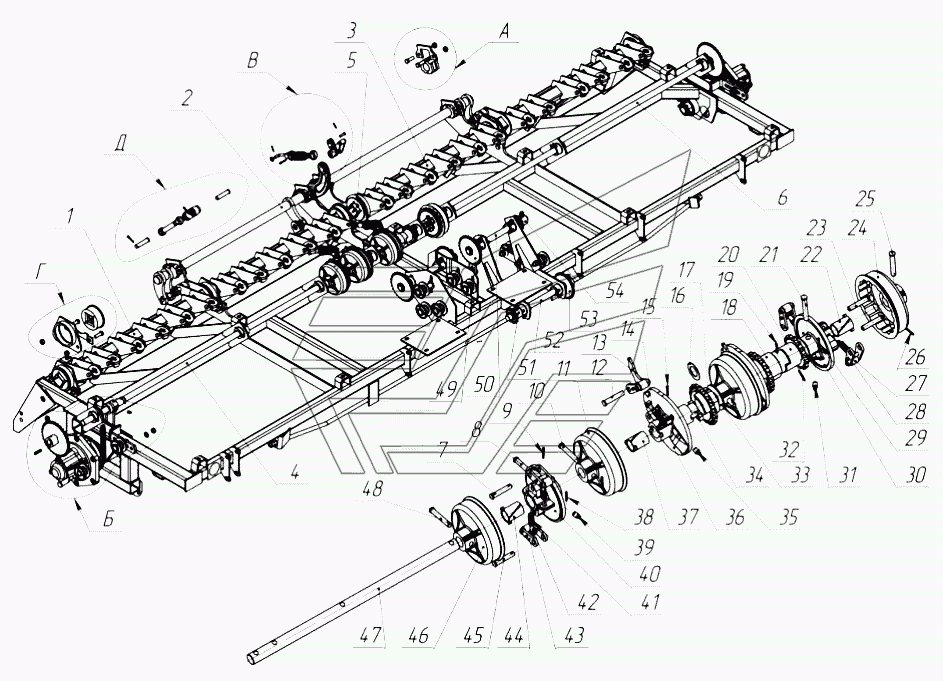

Рама сеялки с установкой валов подъема сошников СЗТ-3,6А "Астра". Каталог 2010г.

Механизм перекрытия зерновых аппаратов СЗТ-3,6А "Астра" Рама сеялки с установкой валов подъема сошников (продолжение) СЗТ-3,6А "Астра"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал подъема

Заводской номер: СЗГ00.3010 Количество на модель: 1
СЗГ00.3010
1
1

Номер детали на чертеже:

1

Вал подъема

Заводской номер: СЗГ00.2340 Количество на модель: 1
СЗГ00.2340
1
2

Номер детали на чертеже:

2

Вал

Заводской номер: СЗГ00.1900 Количество на модель: 1
СЗГ00.1900
1
3

Номер детали на чертеже:

3

Вал подъема

Заводской номер: СЗГ00.3020 Количество на модель: 1
СЗГ00.3020
1
3

Номер детали на чертеже:

3

Вал подъема

Заводской номер: СЗГ00.2350 Количество на модель: 1
СЗГ00.2350
1
4

Номер детали на чертеже:

4

Вал

Заводской номер: СЗГ00.607 Количество на модель: 1
СЗГ00.607
1
5

Номер детали на чертеже:

5

Кривошип

Заводской номер: СЗГ00.108 Количество на модель: 1
СЗГ00.108
1
5

Номер детали на чертеже:

5

Кривошип

Заводской номер: ОЗШ00.211 Количество на модель: 1
ОЗШ00.211
1
6

Номер детали на чертеже:

6

Вал

Заводской номер: СЗГ00.601 Количество на модель: 1
СЗГ00.601
1
7

Номер детали на чертеже:

7

Штырь

Заводской номер: С4.602 Количество на модель: 6
С4.602
6
8

Номер детали на чертеже:

8

Штырь

Заводской номер: С4.602-01 Количество на модель: 6
С4.602-01
6
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: 3,2х20.019 Количество на модель: 12
3,2х20.019
12
11

Номер детали на чертеже:

11

Диск

Заводской номер: СЗГ00.125 Количество на модель: 4
СЗГ00.125
4
13

Номер детали на чертеже:

13

Защелка

Заводской номер: СЗГ00.600 Количество на модель: 2
СЗГ00.600
2
14

Номер детали на чертеже:

14

Ось

Заводской номер: СЗГ00.632 Количество на модель: 6
СЗГ00.632
6
16

Номер детали на чертеже:

16

Шайба

Заводской номер: С80.410-02 Количество на модель: 6
С80.410-02
6
17

Номер детали на чертеже:

17

Звездочка

Заводской номер: ОЗШ00.790 Количество на модель: 1
ОЗШ00.790
1
18

Номер детали на чертеже:

18

Звездочка

Заводской номер: СЗТА00.190А Количество на модель: 1
СЗТА00.190А
1
20

Номер детали на чертеже:

20

Звездочка

Заводской номер: СЗТА00.040А Количество на модель: 1
СЗТА00.040А
1
22

Номер детали на чертеже:

22

Втулка

Заводской номер: СЗГ00.001 Количество на модель: 6
СЗГ00.001
6
27

Номер детали на чертеже:

27

Защелка

Заводской номер: СЗГ00.590 Количество на модель: 4
СЗГ00.590
4
30

Номер детали на чертеже:

30

Диск

Заводской номер: СЗГ00.124 Количество на модель: 2
СЗГ00.124
2
31

Номер детали на чертеже:

31

Масленка

Заводской номер: 1.2УХЛ Количество на модель: 12
1.2УХЛ
12
33

Номер детали на чертеже:

33

Шайба

Заводской номер: С80.402-06 Количество на модель: 2
С80.402-06
2
36

Номер детали на чертеже:

36

Диск

Заводской номер: СЗГ00.126А Количество на модель: 2
СЗГ00.126А
2
41

Номер детали на чертеже:

41

Пружина

Заводской номер: Н126.01.608 Количество на модель: 6
Н126.01.608
6
47

Номер детали на чертеже:

47

Вал

Заводской номер: СЗТ00.606 Количество на модель: 1
СЗТ00.606
1
49

Номер детали на чертеже:

49

Звездочка

Заводской номер: ОЗШ00.740А-04 Количество на модель: 1
ОЗШ00.740А-04
1
50

Номер детали на чертеже:

50

Вал

Заводской номер: СЗТ00.601 Количество на модель: 1
СЗТ00.601
1
51

Номер детали на чертеже:

51

Звездочка

Заводской номер: СЗТ00.050 Количество на модель: 2
СЗТ00.050
2
52

Номер детали на чертеже:

52

Вал

Заводской номер: СЗТ00.602 Количество на модель: 1
СЗТ00.602
1
53

Номер детали на чертеже:

53

Звездочка

Заводской номер: ОЗШ00.740А-06 Количество на модель: 1
ОЗШ00.740А-06
1
Механизм перекрытия зерновых аппаратов СЗТ-3,6А "Астра" Рама сеялки с установкой валов подъема сошников (продолжение) СЗТ-3,6А "Астра"
