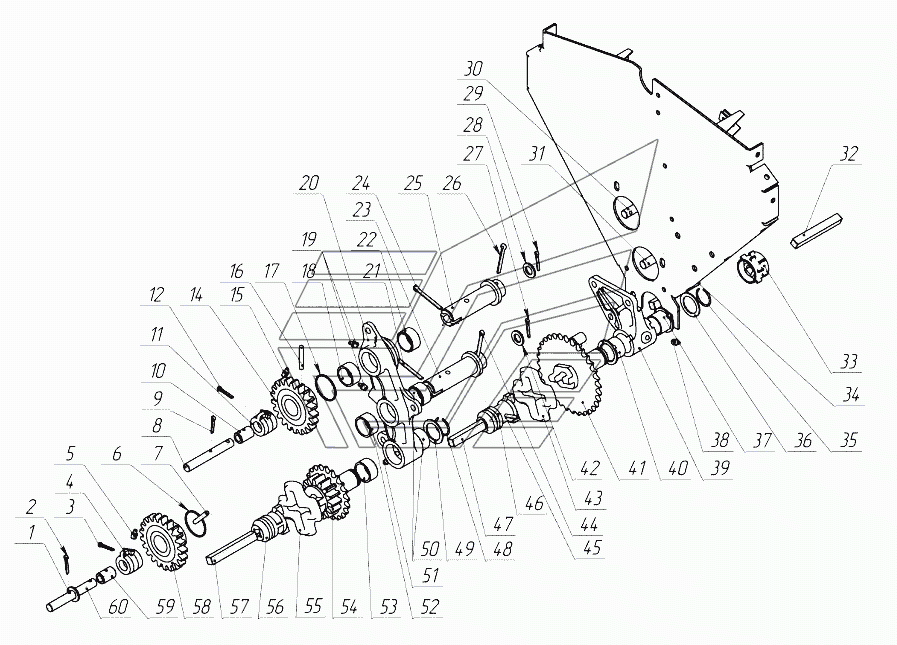

Механизм привода зерновых и туковых высевающих аппаратов СЗТ-3,6А "Астра". Каталог 2010г.

Рама сеялки с установкой валов подъема сошников (продолжение).Ступица опорно-приводного СЗГ 00.1510 в сборе СЗТ-3,6А "Астра" Механизм привода на валы зерновых аппаратов СЗТ-3,6А "Астра"

Вид отображения:

Детали справа

По ширине экрана

1

2

4

5

6

7

8

10

14

18

20

21

23

30

31

32

33

34

35

36

37

39

41

43

46

54

56

60

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шайба

Заводской номер: С16.01.10.019 Количество на модель: 4

С16.01.10.019

4

2

Номер детали на чертеже:

2

Шплинт

Заводской номер: 5х28.019 Количество на модель: 6

5х28.019

6

4

Номер детали на чертеже:

4

Букса

Заводской номер: СЕТ00.103 Количество на модель: 8

СЕТ00.103

8

5

Номер детали на чертеже:

5

Масленка

Заводской номер: 1.2УХЛ Количество на модель: 12

1.2УХЛ

12

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: СЕТ00.616 Количество на модель: 2

СЕТ00.616

2

7

Номер детали на чертеже:

7

Штифт

Заводской номер: 8h11х50 Количество на модель: 2

8h11х50

2

8

Номер детали на чертеже:

8

Вал

Заводской номер: СЕТ00.614 Количество на модель: 1

СЕТ00.614

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: СЕТ00.001 Количество на модель: 8

СЕТ00.001

8

14

Номер детали на чертеже:

14

Шестерня

Заводской номер: СЗТ00.303 Количество на модель: 2

СЗТ00.303

2

18

Номер детали на чертеже:

18

Втулка

Заводской номер: СЕТ00.002 Количество на модель: 6

СЕТ00.002

6

20

Номер детали на чертеже:

20

Подшипник

Заводской номер: СЕТ00.380 Количество на модель: 1

СЕТ00.380

1

21

Номер детали на чертеже:

21

Шплинт

Заводской номер: 6,3х50.019 Количество на модель: 5

6,3х50.019

5

23

Номер детали на чертеже:

23

Втулка

Заводской номер: СЕТ00.108 Количество на модель: 2

СЕТ00.108

2

30

Номер детали на чертеже:

30

Вал

Заводской номер: СЕТ00.615 Количество на модель: 1

СЕТ00.615

1

31

Номер детали на чертеже:

31

Вал

Заводской номер: СЕТ00.612 Количество на модель: 1

СЕТ00.612

1

32

Номер детали на чертеже:

32

Вал

Заводской номер: СЗГ00.684 Количество на модель: 2

СЗГ00.684

2

33

Номер детали на чертеже:

33

Катушка

Заводской номер: СЗГ00.018 Количество на модель: 24

СЗГ00.018

24

34

Номер детали на чертеже:

34

Вал

Заводской номер: СЗГ00.683-01 Количество на модель: 2

СЗГ00.683-01

2

35

Номер детали на чертеже:

35

Кольцо запорное (477310260404)

Заводской номер: С61.601-01 Количество на модель: 2

С61.601-01

2

36

Номер детали на чертеже:

36

Шайба

Заводской номер: С80.407-06 Количество на модель: 2

С80.407-06

2

37

Номер детали на чертеже:

37

Втулка

Заводской номер: СЗГ00.002 Количество на модель: 2

СЗГ00.002

2

39

Номер детали на чертеже:

39

Подшипник

Заводской номер: СЗГ00.102А Количество на модель: 1

СЗГ00.102А

1

41

Номер детали на чертеже:

41

Звездочка

Заводской номер: ОЗШ00.1240 Количество на модель: 1

ОЗШ00.1240

1

43

Номер детали на чертеже:

43

Крестовина

Заводской номер: СЗГ00.202 Количество на модель: 2

СЗГ00.202

2

46

Номер детали на чертеже:

46

Втулка

Заводской номер: СЗГ00.203-01 Количество на модель: 1

СЗГ00.203-01

1

54

Номер детали на чертеже:

54

Зубчатка

Заводской номер: СЗТ00.120 Количество на модель: 1

СЗТ00.120

1

56

Номер детали на чертеже:

56

Втулка

Заводской номер: СЕТ00.207-01 Количество на модель: 1

СЕТ00.207-01

1

60

Номер детали на чертеже:

60

Вал

Заводской номер: СЕТ00.613 Количество на модель: 1

СЕТ00.613

1
