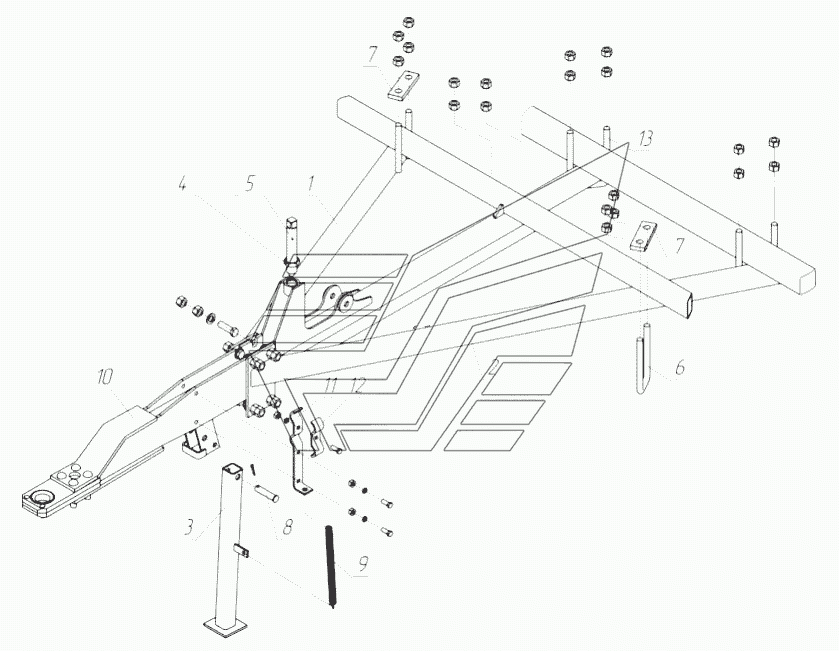

Прицепное устройство СЗТ-3,6А "Астра". Каталог 2010г.

Общее устройство сеялки Астра СЗТ-3,6А СЗТ-3,6А "Астра" Колесо опорно-приводное и ось СЗГ 00.1510 в сборе СЗТ-3,6А "Астра"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сница

Заводской номер: ОЗШ00.1020 Количество на модель: 1
ОЗШ00.1020
1
2

Номер детали на чертеже:

2

Сница

Заводской номер: ОЗШ00.2140 Количество на модель: 1
ОЗШ00.2140
1
3

Номер детали на чертеже:

3

Подставка

Заводской номер: СЗГ00.630А Количество на модель: 1
СЗГ00.630А
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: М27-6Н.6.019 Количество на модель: 1
М27-6Н.6.019
1
5

Номер детали на чертеже:

5

Винт

Заводской номер: СЗГ00.619 Количество на модель: 1
СЗГ00.619
1
6

Номер детали на чертеже:

6

Скоба

Заводской номер: 2М16х68х165/40.56.Ц9хр Количество на модель: 1
2М16х68х165/40.56.Ц9хр
1
7

Номер детали на чертеже:

7

Планка

Заводской номер: С21.505 Количество на модель: 1
С21.505
1
8

Номер детали на чертеже:

8

Штырь

Заводской номер: С4.605-01 Количество на модель: 1
С4.605-01
1
9

Номер детали на чертеже:

9

Пружина

Заводской номер: 552.7.008 Количество на модель: 1
552.7.008
1
10

Номер детали на чертеже:

10

Сница

Заводской номер: СЗГ00.1180 Количество на модель: 1
СЗГ00.1180
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: СЗГ00.546 Количество на модель: 1
СЗГ00.546
1
12

Номер детали на чертеже:

12

Накладка

Заводской номер: СШП00.516 Количество на модель: 1
СШП00.516
1
13

Номер детали на чертеже:

13

Скоба

Заводской номер: 2М16х98х170/35.56.Ц9хр Количество на модель: 1
2М16х98х170/35.56.Ц9хр
1
