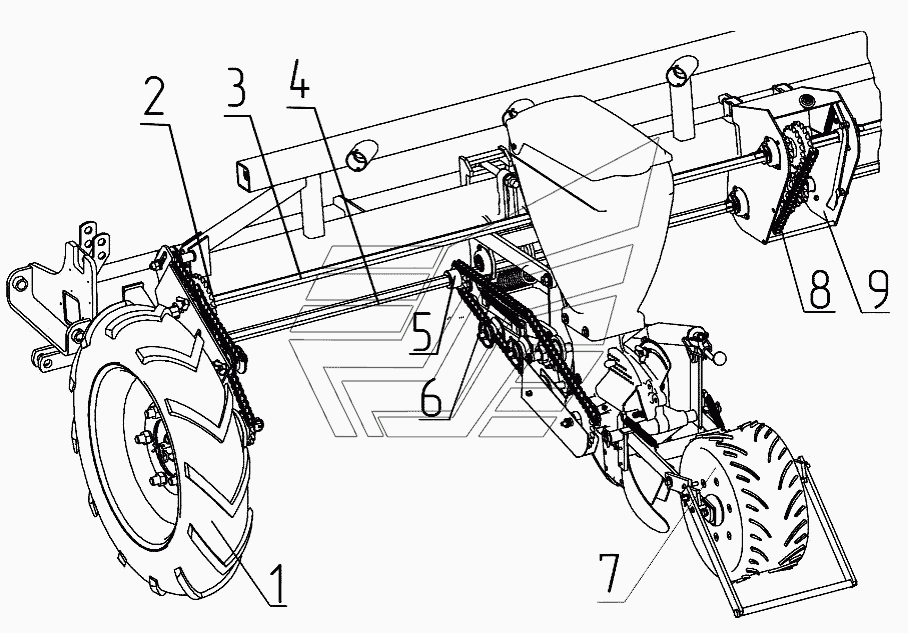

Привод посевной секции 509.046.6100 до 01.08.2012 года одноконтурный привод УПС-6 (Веста-6). Каталог 2012г.

Привод посевной секции 509.046.7400 c 01.08.2012 года двухконтурный привод УПС-6 (Веста-6)

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Опорно-приводное колесо

Заводской номер: 509.046.6020 Количество на модель: 1

509.046.6020

1

1

Номер детали на чертеже:

1

Опорно-приводное колесо

Заводской номер: 509.046.6020-01 Количество на модель: 1

509.046.6020-01

1

2

Номер детали на чертеже:

2

Блок

Заводской номер: 509.046.6030-01 Количество на модель: 2

509.046.6030-01

2

3

Номер детали на чертеже:

3

Вал

Заводской номер: 509.046.6013 Количество на модель: 2

509.046.6013

2

4

Номер детали на чертеже:

4

Вал

Заводской номер: 509.046.6431 Количество на модель: 2

509.046.6431

2

5

Номер детали на чертеже:

5

Звездочка

Заводской номер: СУПК00.610-03 Количество на модель: 6

СУПК00.610-03

6

6

Номер детали на чертеже:

6

Цепь

Заводской номер: 509.046.5850 Количество на модель: 6

509.046.5850

6

7

Номер детали на чертеже:

7

Посевная секция

Заводской номер: 509.046.6100 Количество на модель: 6

509.046.6100

6

8

Номер детали на чертеже:

8

Цепь

Заводской номер: 509.046.1920 Количество на модель: 2

509.046.1920

2

9

Номер детали на чертеже:

9

Механизм передач

Заводской номер: 509.046.6060 Количество на модель: 2

509.046.6060

2

Привод посевной секции 509.046.7400 c 01.08.2012 года двухконтурный привод УПС-6 (Веста-6)
