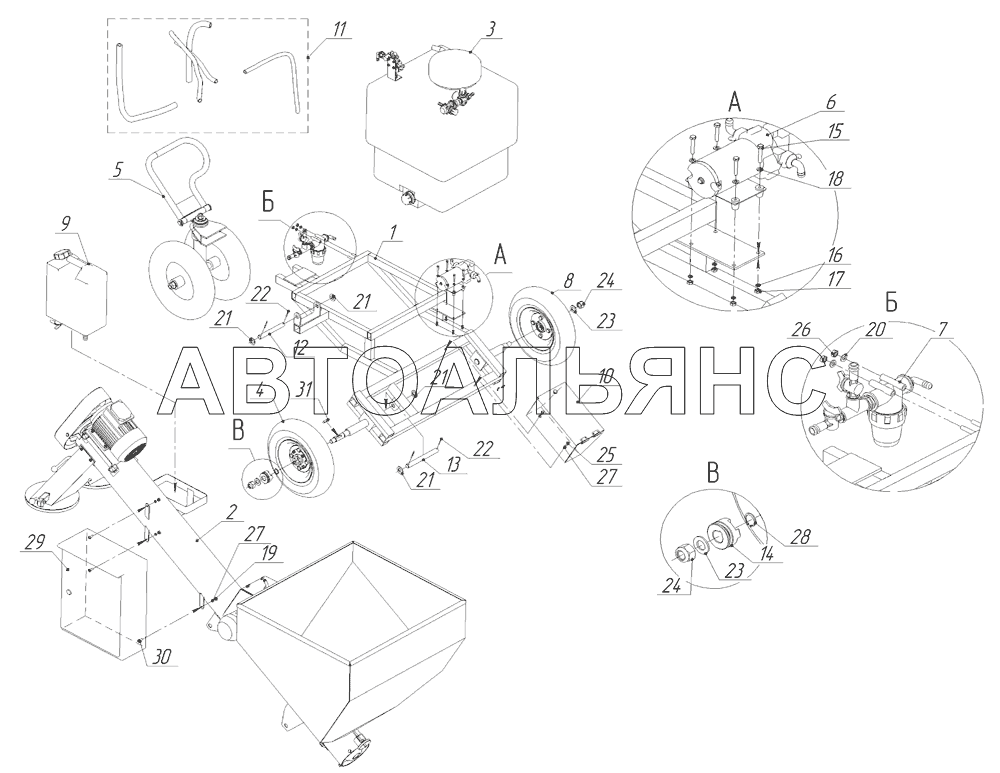

Протравливатель ПС-5 «Фермер» ИЯПБ.14.00.00.000 ПС-5 Фермер. Каталог 2018г.

Бак в сборе ИЯПБ.15.30.00.000 ПС-5 Фермер

Вид отображения:

Детали справа

По ширине экрана

767476,062

НШВИ 1,5-8

НШВИ(2) 1,5-8

СЦНК 757555,076

НКИ 5,5-6

757476,064

Уплотнитель СЦНК

ПВ 3х4

Комплект наклеек

СЦНК 434438,053

Комплект ЗИП

3,6х250

ПВС 5х1,5

ПВС 2х1,5

НКИ 2-4,5

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Контакт

Заводской номер: 767476,062 Количество на модель: 4

767476,062

4

Номер детали на чертеже:

Наконечник-гильза

Заводской номер: НШВИ 1,5-8 Количество на модель: 14

НШВИ 1,5-8

14

Номер детали на чертеже:

Наконечник-гильза

Заводской номер: НШВИ(2) 1,5-8 Количество на модель: 2

НШВИ(2) 1,5-8

2

Номер детали на чертеже:

Разъём

Заводской номер: СЦНК 757555,076 Количество на модель: 1

СЦНК 757555,076

1

Номер детали на чертеже:

Наконечник

Заводской номер: НКИ 5,5-6 Количество на модель: 6

НКИ 5,5-6

6

Номер детали на чертеже:

Контакт

Заводской номер: 757476,064 Количество на модель: 4

757476,064

4

Номер детали на чертеже:

Уплотнитель СЦНК

Заводской номер: Уплотнитель СЦНК Количество на модель: 8

Уплотнитель СЦНК

8

Номер детали на чертеже:

Провод

Заводской номер: ПВ 3х4 Количество на модель: 1

ПВ 3х4

1

Номер детали на чертеже:

Комплект наклеек

Заводской номер: Комплект наклеек Количество на модель: 1

Комплект наклеек

1

Номер детали на чертеже:

Разъём

Заводской номер: СЦНК 434438,053 Количество на модель: 1

СЦНК 434438,053

1

Номер детали на чертеже:

Комплект ЗИП

Заводской номер: Комплект ЗИП Количество на модель: 1

Комплект ЗИП

1

Номер детали на чертеже:

Стяжка кабельная

Заводской номер: 3,6х250 Количество на модель: 10

3,6х250

10

Номер детали на чертеже:

Провод

Заводской номер: ПВС 5х1,5 Количество на модель: 1

ПВС 5х1,5

1

Номер детали на чертеже:

Провод

Заводской номер: ПВС 2х1,5 Количество на модель: 1

ПВС 2х1,5

1

Номер детали на чертеже:

Наконечник

Заводской номер: НКИ 2-4,5 Количество на модель: 6

НКИ 2-4,5

6

1

Номер детали на чертеже:

1

Рама

Заводской номер: ИЯПБ 14.10.00.000 Количество на модель: 1

ИЯПБ 14.10.00.000

1

2

Номер детали на чертеже:

2

Шнек

Заводской номер: ИЯПБ 14.20.00.000 Количество на модель: 1

ИЯПБ 14.20.00.000

1

3

Номер детали на чертеже:

3

Бак в сборе

Заводской номер: ИЯПБ 15.30.00.000 Количество на модель: 1

ИЯПБ 15.30.00.000

1

4

Номер детали на чертеже:

4

Колесо правое в сборе

Заводской номер: ИЯПБ 14.40.00.000 Количество на модель: 1

ИЯПБ 14.40.00.000

1

5

Номер детали на чертеже:

5

Опора поворотная

Заводской номер: ИЯПБ 15.50.00.000 Количество на модель: 1

ИЯПБ 15.50.00.000

1

6

Номер детали на чертеже:

6

Насос в сборе

Заводской номер: ИЯПБ 14.00.06.000 Количество на модель: 1

ИЯПБ 14.00.06.000

1

7

Номер детали на чертеже:

7

Система фильтрации

Заводской номер: ИЯПБ 15.07.00.000 Количество на модель: 1

ИЯПБ 15.07.00.000

1

8

Номер детали на чертеже:

8

Колесо левое в сборе

Заводской номер: ИЯПБ 14.41.00.000 Количество на модель: 1

ИЯПБ 14.41.00.000

1

9

Номер детали на чертеже:

9

Бачок в сборе

Заводской номер: ИЯПБ 15.00.04.000 Количество на модель: 1

ИЯПБ 15.00.04.000

1

10

Номер детали на чертеже:

10

Камера протравливания

Заводской номер: ИЯПБ 11.50.00.000 Количество на модель: 1

ИЯПБ 11.50.00.000

1

11

Номер детали на чертеже:

11

Комплект рукавов

Заводской номер: ИЯПБ 14.00.15.000 Количество на модель: 1

ИЯПБ 14.00.15.000

1

12

Номер детали на чертеже:

12

Ось верхняя

Заводской номер: ИЯПБ.14.00.00.001 Количество на модель: 1

ИЯПБ.14.00.00.001

1

13

Номер детали на чертеже:

13

Ось нижняя

Заводской номер: ИЯПБ 14.00.00.002 Количество на модель: 1

ИЯПБ 14.00.00.002

1

14

Номер детали на чертеже:

14

Муфта колеса

Заводской номер: ИЯПБ 11.61.00.003 Количество на модель: 1

ИЯПБ 11.61.00.003

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: М6-6gx35 Количество на модель: 4

М6-6gx35

4

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 6Л 65Г Количество на модель: 4

6Л 65Г

4

17

Номер детали на чертеже:

17

Гайка

Заводской номер: М6-6Н Количество на модель: 4

М6-6Н

4

18

Номер детали на чертеже:

18

Шайба

Заводской номер: А.6 Количество на модель: 4

А.6

4

19

Номер детали на чертеже:

19

Гайка

Заводской номер: М8-6Н Количество на модель: 5

М8-6Н

5

20

Номер детали на чертеже:

20

Шайба

Заводской номер: А.8 Количество на модель: 2

А.8

2

21

Номер детали на чертеже:

21

Шайба

Заводской номер: А.20 Количество на модель: 4

А.20

4

22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 4х35 Количество на модель: 4

4х35

4

24

Номер детали на чертеже:

24

Гайка

Заводской номер: М20 DIN 985 Количество на модель: 2

М20 DIN 985

2

25

Номер детали на чертеже:

25

Болт

Заводской номер: М8-6gх16 Количество на модель: 2

М8-6gх16

2

27

Номер детали на чертеже:

27

Шайба

Заводской номер: 8Н 65Г Количество на модель: 5

8Н 65Г

5

28

Номер детали на чертеже:

28

Кольцо стопорное

Заводской номер: А25.65Г Количество на модель: 1

А25.65Г

1

29

Номер детали на чертеже:

29

Пульт управления

Заводской номер: ИЯПБ.14.35.00.000 Количество на модель: 1

ИЯПБ.14.35.00.000

1

30

Номер детали на чертеже:

30

Болт

Заводской номер: М8-6gх20 Количество на модель: 3

М8-6gх20

3

31

Номер детали на чертеже:

31

Шпонка

Заводской номер: 8х7х28 Количество на модель: 1

8х7х28

1

Бак в сборе ИЯПБ.15.30.00.000 ПС-5 Фермер
