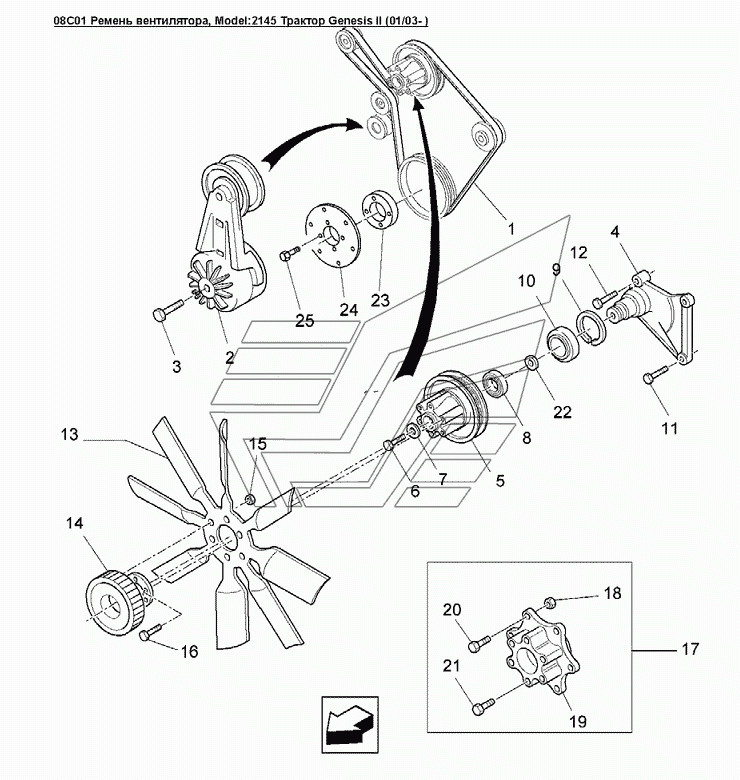

08C01 Ремень вентилятора Versatile серии GENESIS. Каталог 2008г.

08B02 Промежуточный охладитель и масляный радиатор Versatile серии GENESIS 05A01 Привод гидравлического насоса Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Ремень вентилятора, Genesis

Заводской номер: 86029735 Количество на модель: 1

86029735

1

1

Номер детали на чертеже:

1

Ремень V-образный

Заводской номер: 86029736 Количество на модель: 1

86029736

1

1

Номер детали на чертеже:

1

Ремень вентилятора Pk-8 3010 Genesis

Заводской номер: 86033453 Количество на модель: 1

86033453

1

1

Номер детали на чертеже:

1

Ремень V-образный

Заводской номер: 86033454 Количество на модель: 1

86033454

1

2

Номер детали на чертеже:

2

Устройство автоматического натяжения

Заводской номер: 86013886 Количество на модель: 1

86013886

1

3

Номер детали на чертеже:

3

Болт 0.38dmx3.00GR5 PL

Заводской номер: 280161 Количество на модель: 1

280161

1

4

Номер детали на чертеже:

4

Монтаж вентилятора двигателя

Заводской номер: 86545141 Количество на модель: 1

86545141

1

5

Номер детали на чертеже:

5

Шкив вентилятора двигателя Od-193.6mm, 146/ 169/ 1

Заводской номер: 86545140 Количество на модель: 1

86545140

1

6

Номер детали на чертеже:

6

Болт M10x1.5x90 Cl-10.9

Заводской номер: 44122 Количество на модель: 1

44122

1

7

Номер детали на чертеже:

7

Шайба стальная, вн.O - 10,5мм, внеш.O - 42,5мм

Заводской номер: 86031499 Количество на модель: 1

86031499

1

8

Номер детали на чертеже:

8

Подшипник шариковый вн.O 35.0 мм X внеш.O 72.0 мм

Заводской номер: 86018126 Количество на модель: 1

86018126

1

9

Номер детали на чертеже:

9

Стопорное кольцо Dia-3.350in

Заводской номер: 9671554 Количество на модель: 1

9671554

1

10

Номер детали на чертеже:

10

Подшипник 45.00IDX85.00ODX27.00

Заводской номер: 86553237 Количество на модель: 1

86553237

1

11

Номер детали на чертеже:

11

Болт 0.44dmx1.50GR8 PL

Заводской номер: 86050212 Количество на модель: 2

86050212

2

12

Номер детали на чертеже:

12

Болт шестигранный 0.44x2.00GR8 PL

Заводской номер: 280541 Количество на модель: 1

280541

1

13

Номер детали на чертеже:

13

Крыльчатка, диам.27dm, 8 лопастей, 2.28dm, метал

Заводской номер: 9825243 Количество на модель: 1

9825243

1

14

Номер детали на чертеже:

14

Муфта вентилятора

Заводской номер: 9825246 Количество на модель: 1

9825246

1

15

Номер детали на чертеже:

15

Гайка M8 Cl-8 Pl

Заводской номер: 9804277 Количество на модель: 6

9804277

6

16

Номер детали на чертеже:

16

Болт M10x1.50x25 Cl-8.8

Заводской номер: 9804261 Количество на модель: 6

9804261

6

17

Номер детали на чертеже:

17

Фланец

Заводской номер: 86013437 Количество на модель: 1

86013437

1

19

Номер детали на чертеже:

19

Фланец

Заводской номер: 86013277 Количество на модель: 1

86013277

1

20

Номер детали на чертеже:

20

Болт шестигранный FLG M 8x25 8.8PL

Заводской номер: 9671714 Количество на модель: 6

9671714

6

21

Номер детали на чертеже:

21

Болт шестигранный FLG M10x70 8.8PL

Заводской номер: 86011090 Количество на модель: 6

86011090

6

22

Номер детали на чертеже:

22

Прокладка стальная внут. диам.30.5 толщина 16.3, в

Заводской номер: 86545142 Количество на модель: 1

86545142

1
