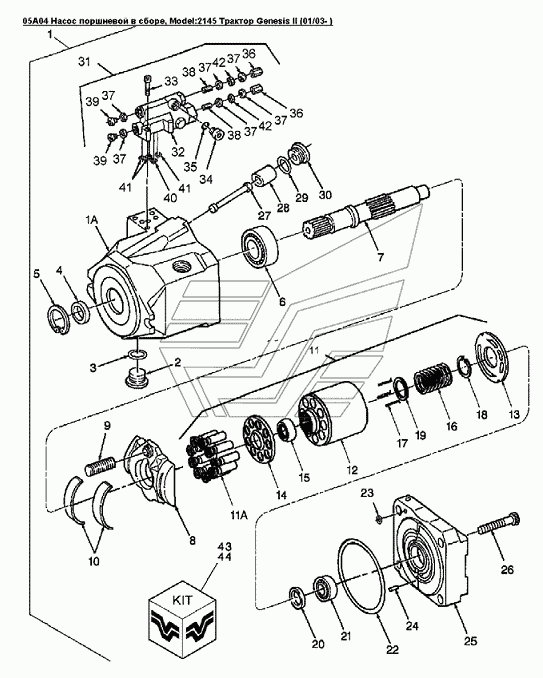

05A04 Насос поршневой в сборе Versatile серии GENESIS. Каталог 2008г.

05A03 Насос шестеренный в сборе Versatile серии GENESIS 05A05 Гидравлика стандартная низкого давления Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

44

25

29

28

27

26

25

24

23

31

33

34

43

42

41

40

39

38

37

36

35

22

21

8

7

6

5

4

3

2

1A

1

9

10

11

20

19

18

17

16

15

14

13

11

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Комплект уплотнений

Заводской номер: 86018164 Количество на модель: 1

86018164

1

Номер детали на чертеже:

Крышка

Заводской номер: 86017911 Количество на модель: 1

86017911

1

Номер детали на чертеже:

Уплотнительное кольцо, внут.диам.23.6мм толщина 2.65мм

Заводской номер: 86017920 Количество на модель: 1

86017920

1

Номер детали на чертеже:

Поршень

Заводской номер: 86503182 Количество на модель: 1

86503182

1

Номер детали на чертеже:

Стержень

Заводской номер: 86503181 Количество на модель: 1

86503181

1

Номер детали на чертеже:

Болт М12x45 12.9р1

Заводской номер: 86508426 Количество на модель: 4

86508426

4

Номер детали на чертеже:

Крышка

Заводской номер: 86503193 Количество на модель: 1

86503193

1

Номер детали на чертеже:

Штифт

Заводской номер: 86503192 Количество на модель: 1

86503192

1

Номер детали на чертеже:

Уплотнительное кольцо, внут.диам.7.0мм толщина 2.0мм

Заводской номер: 86507414 Количество на модель: 1

86507414

1

Номер детали на чертеже:

Модуль управления плунжерным насосом

Заводской номер: 86503178 Количество на модель: 1

86503178

1

Номер детали на чертеже:

Болт С1 10.9, М6х1х30

Заводской номер: 86512136 Количество на модель: 4

86512136

4

Номер детали на чертеже:

Пробка 7/16 - 20

Заводской номер: 9672438 Количество на модель: 1

9672438

1

Номер детали на чертеже:

Комплект подшипников

Заводской номер: 86018165 Количество на модель: 1

86018165

1

Номер детали на чертеже:

Гайка М10х1

Заводской номер: 86011609 Количество на модель: 2

86011609

2

Номер детали на чертеже:

Кольцо уплотнительное 0.301 IDX0.070 THK 90DU

Заводской номер: 9825770 Количество на модель: 3

9825770

3

Номер детали на чертеже:

Кольцо уплотнительное, 4x1.5мм

Заводской номер: 86507413 Количество на модель: 1

86507413

1

Номер детали на чертеже:

Пробка М8х1.0

Заводской номер: 86024359 Количество на модель: 2

86024359

2

Номер детали на чертеже:

Регулировочный винт

Заводской номер: 86503198 Количество на модель: 2

86503198

2

Номер детали на чертеже:

Уплотнительное кольцо плунжерного насоса

Заводской номер: 86503197 Количество на модель: 6

86503197

6

Номер детали на чертеже:

Гайка М8х1

Заводской номер: 86508424 Количество на модель: 2

86508424

2

Номер детали на чертеже:

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1

165202

1

Номер детали на чертеже:

Уплотнительное кольцо внут.диам.2.5

Заводской номер: 86507415 Количество на модель: 1

86507415

1

Номер детали на чертеже:

Подшипник роликовый

Заводской номер: 86503191 Количество на модель: 1

86503191

1

Номер детали на чертеже:

Наклонная шайба

Заводской номер: 86017918 Количество на модель: 1

86017918

1

Номер детали на чертеже:

Вал, 15 шлицев

Заводской номер: 86503184 Количество на модель: 1

86503184

1

Номер детали на чертеже:

Подшипник роликовый

Заводской номер: 86503185 Количество на модель: 1

86503185

1

Номер детали на чертеже:

Манжета

Заводской номер: 86503179 Количество на модель: 1

86503179

1

Номер детали на чертеже:

Сальник

Заводской номер: 86017909 Количество на модель: 1

86017909

1

Номер детали на чертеже:

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1

167269

1

Номер детали на чертеже:

Пробка 7/8 - 14unf

Заводской номер: 86508737 Количество на модель: 1

86508737

1

Номер детали на чертеже:

Левая боковина в сборе

Заводской номер: NS Количество на модель: 1

NS

1

Номер детали на чертеже:

Плунжерный насос

Заводской номер: 86026365 Количество на модель: 1

86026365

1

Номер детали на чертеже:

Пружина

Заводской номер: 86503195 Количество на модель: 1

86503195

1

Номер детали на чертеже:

Подшипник наклонной шайбы

Заводской номер: 86018146 Количество на модель: 2

86018146

2

Номер детали на чертеже:

Роторная группа плунжерного насоса

Заводской номер: 86503176 Количество на модель: 1

86503176

1

Номер детали на чертеже:

Регулировочное кольцо

Заводской номер: 86503190 Количество на модель: 1

86503190

1

Номер детали на чертеже:

Шайба

Заводской номер: 86011618 Количество на модель: 1

86011618

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 86011640 Количество на модель: 1

86011640

1

Номер детали на чертеже:

Штифт

Заводской номер: 86011617 Количество на модель: 3

86011617

3

Номер детали на чертеже:

Пружина

Заводской номер: 86011616 Количество на модель: 1

86011616

1

Номер детали на чертеже:

Шайба

Заводской номер: 86011615 Количество на модель: 1

86011615

1

Номер детали на чертеже:

Блок

Заводской номер: 86011614 Количество на модель: 1

86011614

1

Номер детали на чертеже:

Блок

Заводской номер: 86011613 Количество на модель: 1

86011613

1

Номер детали на чертеже:

Роторная группа плунжерного насоса

Заводской номер: 86503177 Количество на модель: 1

86503177

1

Номер детали на чертеже:

Насос плунжерный

Заводской номер: 86026364 Количество на модель: 1

86026364

1
