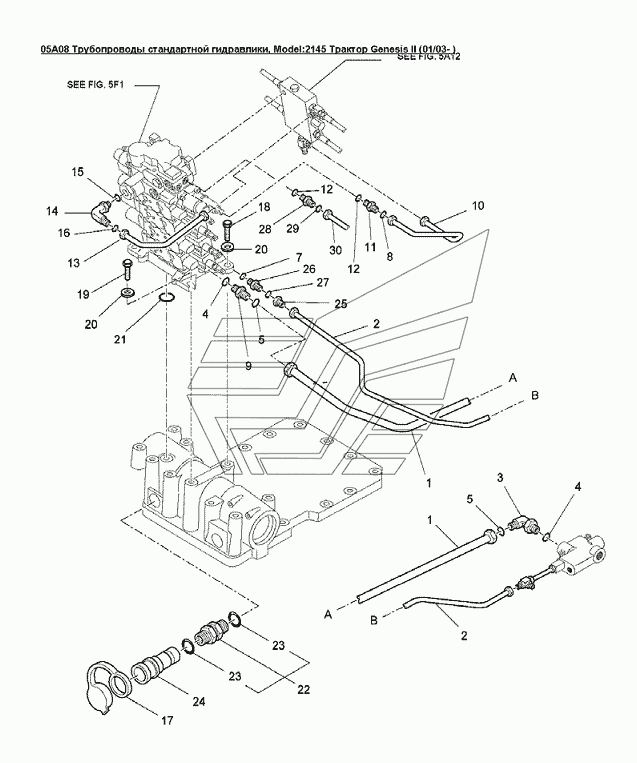

05A08 Трубопроводы стандартной гидравлики Versatile серии GENESIS. Каталог 2008г.

05A07 Всасывающие детали стандартной гидравлики Versatile серии GENESIS 05A09 Система гидравлическая низкого давления Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
26

Номер детали на чертеже:

26

Штуцер 11/16orfs 3/4orb

Заводской номер: 9626421 Количество на модель: 1
9626421
1
1

Номер детали на чертеже:

1

Трубка, от насоса до потребителей

Заводской номер: 86504075 Количество на модель: 1
86504075
1
1

Номер детали на чертеже:

1

Трубка в сборе

Заводской номер: 9821365 Количество на модель: 1
9821365
1
2

Номер детали на чертеже:

2

Трубка, от насоса до потребителей

Заводской номер: 86027473 Количество на модель: 1
86027473
1
3

Номер детали на чертеже:

3

Фитинг 90, 1-5/16orb 1-7/16ofs

Заводской номер: 9824540 Количество на модель: 1
9824540
1
4

Номер детали на чертеже:

4

Кольцо уплотнительное HYD/F 1.171IDx0.116TH

Заводской номер: 167268 Количество на модель: 2
167268
2
5

Номер детали на чертеже:

5

Кольцо уплотнительное 0.926 IDX0.070 THK BU

Заводской номер: 9824050 Количество на модель: 2
9824050
2
7

Номер детали на чертеже:

7

Кольцо уплотнительное 0.644 IDX0.087 THK BUNA

Заводской номер: 128825 Количество на модель: 1
128825
1
8

Номер детали на чертеже:

8

Кольцо уплотнительное 0.489 IDX0.070 THK BUNA

Заводской номер: 9992298 Количество на модель: 2
9992298
2
9

Номер детали на чертеже:

9

Штуцер 1-7/16orfsx1-5/16orb

Заводской номер: 9824055 Количество на модель: 1
9824055
1
10

Номер детали на чертеже:

10

Трубка гидравлическая

Заводской номер: 86501287 Количество на модель: 1
86501287
1
11

Номер детали на чертеже:

11

Штуцер 1-1/16orfsxx7/16orb

Заводской номер: 9840330 Количество на модель: 1
9840330
1
12

Номер детали на чертеже:

12

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 2
165202
2
13

Номер детали на чертеже:

13

Трубка

Заводской номер: 86504332 Количество на модель: 1
86504332
1
14

Номер детали на чертеже:

14

Фитинг 90, 1.00Orfs 7/8Orb

Заводской номер: 86505941 Количество на модель: 1
86505941
1
15

Номер детали на чертеже:

15

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1
167269
1
16

Номер детали на чертеже:

16

Кольцо уплотнительное 0.614 IDX0.070 THK BU

Заводской номер: 9992069 Количество на модель: 1
9992069
1
17

Номер детали на чертеже:

17

Пробка

Заводской номер: 9618038 Количество на модель: 1
9618038
1
18

Номер детали на чертеже:

18

Болт M16x50 8.8Pl

Заводской номер: 120090 Количество на модель: 3
120090
3
19

Номер детали на чертеже:

19

Болт M16X230

Заводской номер: 9817985 Количество на модель: 1
9817985
1
20

Номер детали на чертеже:

20

Шайба 17.00x34.00x3.00

Заводской номер: 378246 Количество на модель: 3
378246
3
21

Номер детали на чертеже:

21

Уплотнительное кольцо внут.диам.1.362 толщина 0.103dm

Заводской номер: 9823358 Количество на модель: 1
9823358
1
22

Номер детали на чертеже:

22

Штуцер соединительный

Заводской номер: 86517116 Количество на модель: 1
86517116
1
23

Номер детали на чертеже:

23

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 2
167266
2
24

Номер детали на чертеже:

24

Фитинг 3/4dm

Заводской номер: 106029 Количество на модель: 1
106029
1
25

Номер детали на чертеже:

25

Адаптер

Заводской номер: 86024064 Количество на модель: 1
86024064
1
27

Номер детали на чертеже:

27

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 1
9993141
1
28

Номер детали на чертеже:

28

Фильтр

Заводской номер: 86027627 Количество на модель: 1
86027627
1
28

Номер детали на чертеже:

28

Фитинг, 9/16orfs 7/16orb

Заводской номер: 9840526 Количество на модель: 1
9840526
1
29

Номер детали на чертеже:

29

Кольцо уплотнительное 0.301 IDX0.070 THK 90DU

Заводской номер: 9825770 Количество на модель: 1
9825770
1
30

Номер детали на чертеже:

30

Рукав 0.25dmх1870 100r16

Заводской номер: 86027386 Количество на модель: 1
86027386
1
