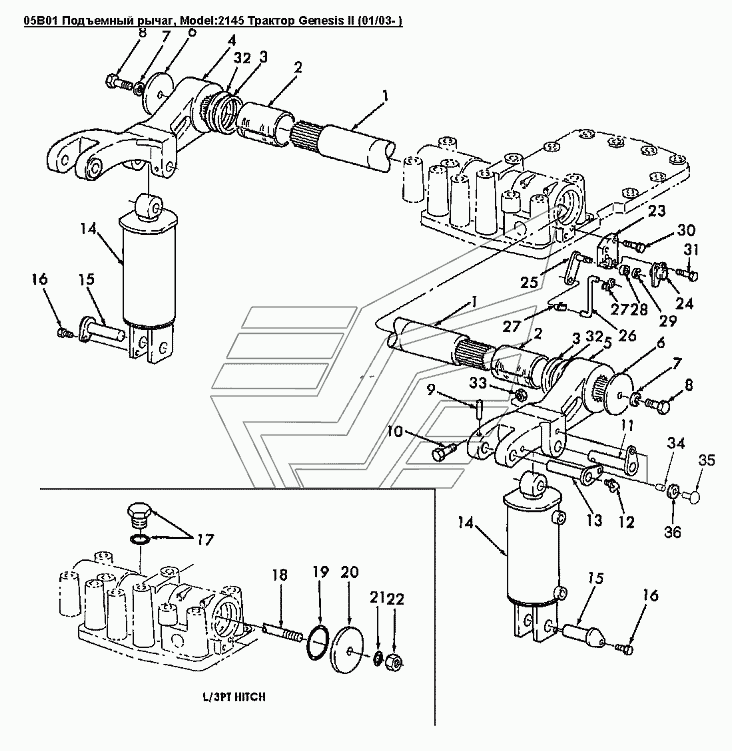

05B01 Подъемный рычаг Versatile серии GENESIS. Каталог 2008г.

05A12 Подъемный цилиндр Versatile серии GENESIS 05B02 Подъемная тяга в сборе Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

14

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал шлицевой, 58 шлицов

Заводской номер: 86010436 Количество на модель: 1

86010436

1

2

Номер детали на чертеже:

2

Втулка диам.внутр.3.0 длина 4.47dm

Заводской номер: 9825262 Количество на модель: 2

9825262

2

3

Номер детали на чертеже:

3

Сальник диам.внутр. 3.0 наруж.3.75 толщина 1.43

Заводской номер: 86015944 Количество на модель: 2

86015944

2

4

Номер детали на чертеже:

4

Левый рычаг

Заводской номер: 86010444 Количество на модель: 1

86010444

1

5

Номер детали на чертеже:

5

Рычаг под'емный правый

Заводской номер: 86010443 Количество на модель: 1

86010443

1

6

Номер детали на чертеже:

6

Шайба под'емного рычага

Заводской номер: 89824106 Количество на модель: 2

89824106

2

7

Номер детали на чертеже:

7

Шайба 13.27X24.00X2.500 PL

Заводской номер: 86511324 Количество на модель: 2

86511324

2

8

Номер детали на чертеже:

8

Болт шестигранный M12 X 30 8.8PL

Заводской номер: 9706687 Количество на модель: 2

9706687

2

9

Номер детали на чертеже:

9

Штифт 5/16dmх2-1/2dm

Заводской номер: 81824 Количество на модель: 2

81824

2

10

Номер детали на чертеже:

10

Болт G5 3/8dm-16x4dm

Заводской номер: 12047 Количество на модель: 2

12047

2

11

Номер детали на чертеже:

11

Палец

Заводской номер: 86015985 Количество на модель: 2

86015985

2

12

Номер детали на чертеже:

12

Штуцер для подвода смазки 1/8-27NPT

Заводской номер: 80710 Количество на модель: 2

80710

2

14

Номер детали на чертеже:

14

Цилиндр гидравлический подъемный Diа-4.00in 12,50

Заводской номер: 86030370 Количество на модель: 2

86030370

2

14

Номер детали на чертеже:

14

Гидроцилиндр 4.00dm

Заводской номер: 86033756 Количество на модель: 2

86033756

2

14

Номер детали на чертеже:

14

Гидроцилиндр 4.00dm

Заводской номер: 86539351 Количество на модель: 2

86539351

2

15

Номер детали на чертеже:

15

Палец

Заводской номер: 9842510 Количество на модель: 2

9842510

2

16

Номер детали на чертеже:

16

Болт CL8.8, M10 x 1.5 x 22

Заводской номер: 70783 Количество на модель: 6

70783

6

17

Номер детали на чертеже:

17

Пробка 9/16 ORB

Заводской номер: 76349 Количество на модель: 1

76349

1

18

Номер детали на чертеже:

18

Стержень

Заводской номер: 9825248 Количество на модель: 1

9825248

1

19

Номер детали на чертеже:

19

Уплотнительное кольцо внут.диам.4.109dm толщина 0.139dm

Заводской номер: 274296 Количество на модель: 2

274296

2

20

Номер детали на чертеже:

20

Крышка

Заводской номер: 9827785 Количество на модель: 2

9827785

2

21

Номер детали на чертеже:

21

Уплотнительная шайба внутр.диам.0.405dm

Заводской номер: 9824105 Количество на модель: 2

9824105

2

22

Номер детали на чертеже:

22

Гайка стопорная CL-8 M10

Заводской номер: 100037 Количество на модель: 2

100037

2

23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: 86011325 Количество на модель: 1

86011325

1

24

Номер детали на чертеже:

24

Потенциометр CCW 97 DEG 3K

Заводской номер: 86500902 Количество на модель: 1

86500902

1

25

Номер детали на чертеже:

25

Ось

Заводской номер: 86501278 Количество на модель: 1

86501278

1

26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 86501281 Количество на модель: 1

86501281

1

27

Номер детали на чертеже:

27

Клипса

Заводской номер: 9821714 Количество на модель: 2

9821714

2

28

Номер детали на чертеже:

28

Втулка диам.внутр.0.376 наруж. 0.626 длина 0.75dm

Заводской номер: 86516740 Количество на модель: 1

86516740

1

29

Номер детали на чертеже:

29

Стопорное кольцо o 0,38

Заводской номер: 86000439 Количество на модель: 1

86000439

1

30

Номер детали на чертеже:

30

Болт M8x40 8.8 PL

Заводской номер: 120106 Количество на модель: 2

120106

2

31

Номер детали на чертеже:

31

Болт M4x16

Заводской номер: 412064 Количество на модель: 1

412064

1

32

Номер детали на чертеже:

32

Шайба под'емного рычага

Заводской номер: 86011220 Количество на модель: 2

86011220

2

33

Номер детали на чертеже:

33

Контргайка 3/8dm-16

Заводской номер: 88902 Количество на модель: 2

88902

2

34

Номер детали на чертеже:

34

Втулка диам.наруж. 19.10 внутр.11.1 длина 11.00мм

Заводской номер: 86017408 Количество на модель: 2

86017408

2

35

Номер детали на чертеже:

35

Болт M10x1.5x30 Cl-10.9

Заводской номер: 9515003 Количество на модель: 4

9515003

4

36

Номер детали на чертеже:

36

Шайба 11.43x34.00x3.00 Pl

Заводской номер: 140042 Количество на модель: 2

140042

2
