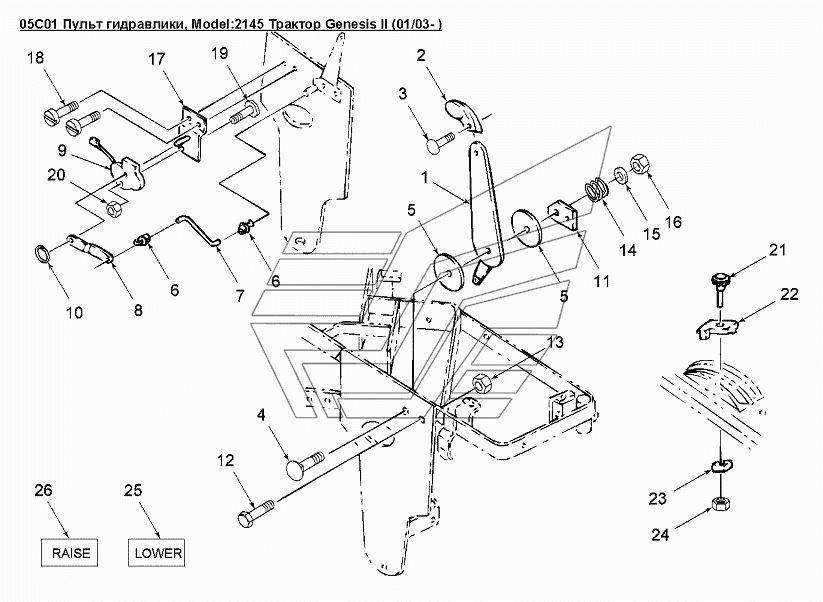

05C01 Пульт гидравлики Versatile серии GENESIS. Каталог 2008г.

05B09 Цилиндр подъемный в сборе 4 Versatile серии GENESIS 05D01 Блок разрывных муфт Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: 86506512 Количество на модель: 1

86506512

1

2

Номер детали на чертеже:

2

Рукоятка

Заводской номер: 9846770 Количество на модель: 1

9846770

1

3

Номер детали на чертеже:

3

Винт CL 4.8 М4х0.70х8

Заводской номер: 9844207 Количество на модель: 1

9844207

1

4

Номер детали на чертеже:

4

Болт M10х40

Заводской номер: 374892 Количество на модель: 1

374892

1

5

Номер детали на чертеже:

5

Шайба 11.10x37.90x3.30 нейлон

Заводской номер: 86504705 Количество на модель: 2

86504705

2

6

Номер детали на чертеже:

6

Клипса

Заводской номер: 9821714 Количество на модель: 2

9821714

2

7

Номер детали на чертеже:

7

Тяга

Заводской номер: 9840512 Количество на модель: 1

9840512

1

8

Номер детали на чертеже:

8

Рычаг

Заводской номер: 9821715 Количество на модель: 1

9821715

1

9

Номер детали на чертеже:

9

Потенциометр

Заводской номер: 9821734 Количество на модель: 1

9821734

1

10

Номер детали на чертеже:

10

Стопорное кольцо диам.0.312dm

Заводской номер: 9636620 Количество на модель: 1

9636620

1

11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 86506513 Количество на модель: 1

86506513

1

12

Номер детали на чертеже:

12

Болт M6x1.0x30.0 Cl 8.8

Заводской номер: 43117 Количество на модель: 1

43117

1

13

Номер детали на чертеже:

13

Контргайка M6

Заводской номер: 353308 Количество на модель: 1

353308

1

14

Номер детали на чертеже:

14

Пружина

Заводской номер: 86556581 Количество на модель: 1

86556581

1

15

Номер детали на чертеже:

15

Шайба 0.375 x 1.00 x 0.083 Pl, сталь

Заводской номер: 80702 Количество на модель: 1

80702

1

16

Номер детали на чертеже:

16

Контргайка с нейлоновой вставкой M10 CLASS10PL

Заводской номер: 86514720 Количество на модель: 1

86514720

1

17

Номер детали на чертеже:

17

Опора в сборе

Заводской номер: 86506515 Количество на модель: 1

86506515

1

18

Номер детали на чертеже:

18

Винт 1/4dmх3/4dm

Заводской номер: 88351 Количество на модель: 2

88351

2

19

Номер детали на чертеже:

19

Болт M5x20

Заводской номер: 86511827 Количество на модель: 1

86511827

1

20

Номер детали на чертеже:

20

Гайка M5

Заводской номер: 86509265 Количество на модель: 1

86509265

1

21

Номер детали на чертеже:

21

Винт М6х1х35

Заводской номер: 86506579 Количество на модель: 1

86506579

1

22

Номер детали на чертеже:

22

Фиксатор

Заводской номер: 86506520 Количество на модель: 1

86506520

1

23

Номер детали на чертеже:

23

Фиксатор

Заводской номер: 86506532 Количество на модель: 1

86506532

1

24

Номер детали на чертеже:

24

Контргайка с нейлоновой вставкой M6 класс 10 PL

Заводской номер: 86514335 Количество на модель: 1

86514335

1

25

Номер детали на чертеже:

25

Информационная табличка переключателя положения навесного оборудования

Заводской номер: 86010320 Количество на модель: 1

86010320

1

26

Номер детали на чертеже:

26

Информационная табличка переключателя положения навесного оборудования

Заводской номер: 86010319 Количество на модель: 1

86010319

1
