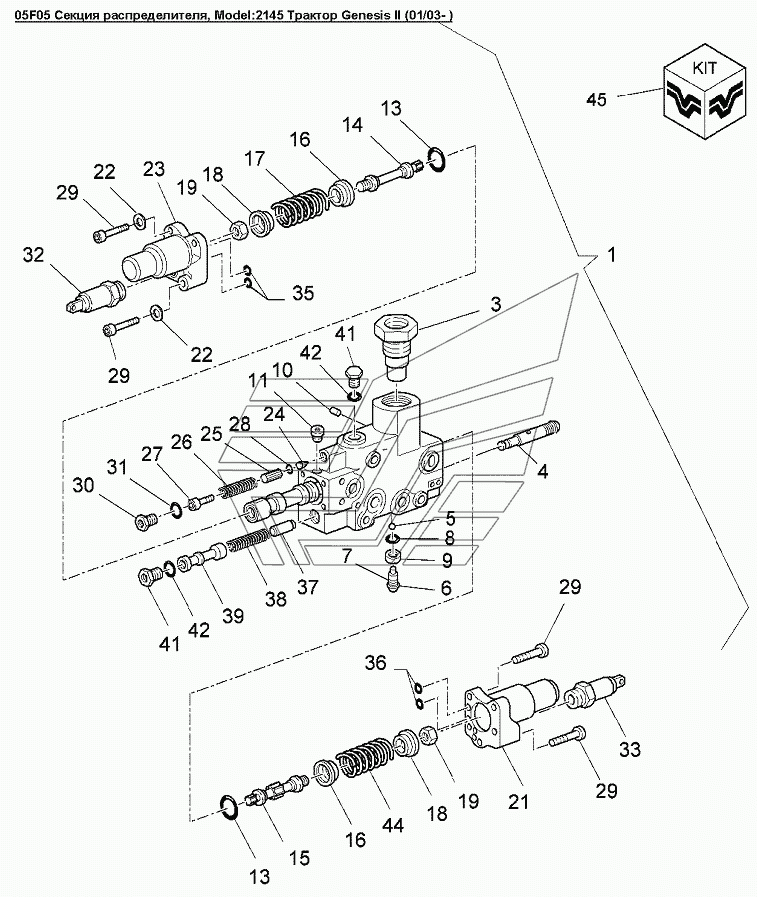

05F05 Секция распределителя Versatile серии GENESIS. Каталог 2008г.

05F03 Клапан дистанционного управления в сборе 5-х секционный Versatile серии GENESIS 05F06 Секция распределителя №2 Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

86018337

1

3

4

5

6

7

8

9

10

11

13

14

15

16

17

18

19

21

22

23

25

26

27

28

29

30

31

32

35

36

37

38

39

41

42

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Корпус катушки

Заводской номер: 86018337 Количество на модель: 1

86018337

1

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 86027556 Количество на модель: 1

86027556

1

3

Номер детали на чертеже:

3

Клапан в сборе

Заводской номер: 86500453 Количество на модель: 1

86500453

1

4

Номер детали на чертеже:

4

Штуцер

Заводской номер: 86027033 Количество на модель: 1

86027033

1

5

Номер детали на чертеже:

5

Шарик

Заводской номер: 11184 Количество на модель: 1

11184

1

6

Номер детали на чертеже:

6

Клапан с седлом в сборе

Заводской номер: 86018333 Количество на модель: 1

86018333

1

7

Номер детали на чертеже:

7

Кольцо уплотнительное вн. O 0.301 X толщина 0.064

Заводской номер: 86513328 Количество на модель: 1

86513328

1

8

Номер детали на чертеже:

8

Кольцо уплотнительное пробкового крана

Заводской номер: 9673139 Количество на модель: 1

9673139

1

9

Номер детали на чертеже:

9

Опорное кольцо диам.внут.0.202dm

Заводской номер: 86021542 Количество на модель: 1

86021542

1

10

Номер детали на чертеже:

10

Заглушка

Заводской номер: 86001590 Количество на модель: 1

86001590

1

11

Номер детали на чертеже:

11

Пробка

Заводской номер: 86018343 Количество на модель: 1

86018343

1

13

Номер детали на чертеже:

13

Кольцо уплотнительное 1/16x1 1/8

Заводской номер: 134373 Количество на модель: 2

134373

2

14

Номер детали на чертеже:

14

Шток

Заводской номер: 86503172 Количество на модель: 1

86503172

1

15

Номер детали на чертеже:

15

Шток

Заводской номер: 86503173 Количество на модель: 1

86503173

1

16

Номер детали на чертеже:

16

Тарелка пружины

Заводской номер: 86500486 Количество на модель: 2

86500486

2

17

Номер детали на чертеже:

17

Пружина электроклапана

Заводской номер: 86500485 Количество на модель: 2

86500485

2

18

Номер детали на чертеже:

18

Тарелка пружины

Заводской номер: 86508689 Количество на модель: 2

86508689

2

19

Номер детали на чертеже:

19

Гайка Gr-5 0.31

Заводской номер: 86518709 Количество на модель: 2

86518709

2

21

Номер детали на чертеже:

21

Корпус катушки

Заводской номер: 86027564 Количество на модель: 1

86027564

1

22

Номер детали на чертеже:

22

Шайба 0.25x0.375x0.625 Pl

Заводской номер: 86508425 Количество на модель: 6

86508425

6

23

Номер детали на чертеже:

23

Колпачок

Заводской номер: 86002244 Количество на модель: 1

86002244

1

25

Номер детали на чертеже:

25

Клапан

Заводской номер: 86002240 Количество на модель: 1

86002240

1

26

Номер детали на чертеже:

26

Пружина клапана

Заводской номер: 86002241 Количество на модель: 1

86002241

1

27

Номер детали на чертеже:

27

Регулировочный винт

Заводской номер: 86002243 Количество на модель: 1

86002243

1

28

Номер детали на чертеже:

28

Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm

Заводской номер: 49856 Количество на модель: 1

49856

1

29

Номер детали на чертеже:

29

Болт 1/4dm-20х1-5/8dm

Заводской номер: 86555967 Количество на модель: 5

86555967

5

30

Номер детали на чертеже:

30

Пробка

Заводской номер: 248981 Количество на модель: 1

248981

1

31

Номер детали на чертеже:

31

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1

165202

1

32

Номер детали на чертеже:

32

Клапан с электромагнитным управлением

Заводской номер: 86500452 Количество на модель: 1

86500452

1

35

Номер детали на чертеже:

35

Уплотнительное кольцо, внут.диам.0.145dm толщина 0.070dm

Заводской номер: 14452480 Количество на модель: 2

14452480

2

36

Номер детали на чертеже:

36

Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0.

Заводской номер: 86511345 Количество на модель: 2

86511345

2

37

Номер детали на чертеже:

37

Ограничитель

Заводской номер: 86500483 Количество на модель: 1

86500483

1

38

Номер детали на чертеже:

38

Пружина компенсатора

Заводской номер: 86500484 Количество на модель: 1

86500484

1

39

Номер детали на чертеже:

39

Золотник

Заводской номер: 86500482 Количество на модель: 1

86500482

1

41

Номер детали на чертеже:

41

Пробка 7/8 - 14unf

Заводской номер: 86508737 Количество на модель: 2

86508737

2

42

Номер детали на чертеже:

42

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1

167269

1

44

Номер детали на чертеже:

44

Пружина электроклапана

Заводской номер: 86027565 Количество на модель: 1

86027565

1

45

Номер детали на чертеже:

45

Набор уплотнений запирающихгидроклапанов

Заводской номер: 86027576 Количество на модель: AR

86027576

AR
