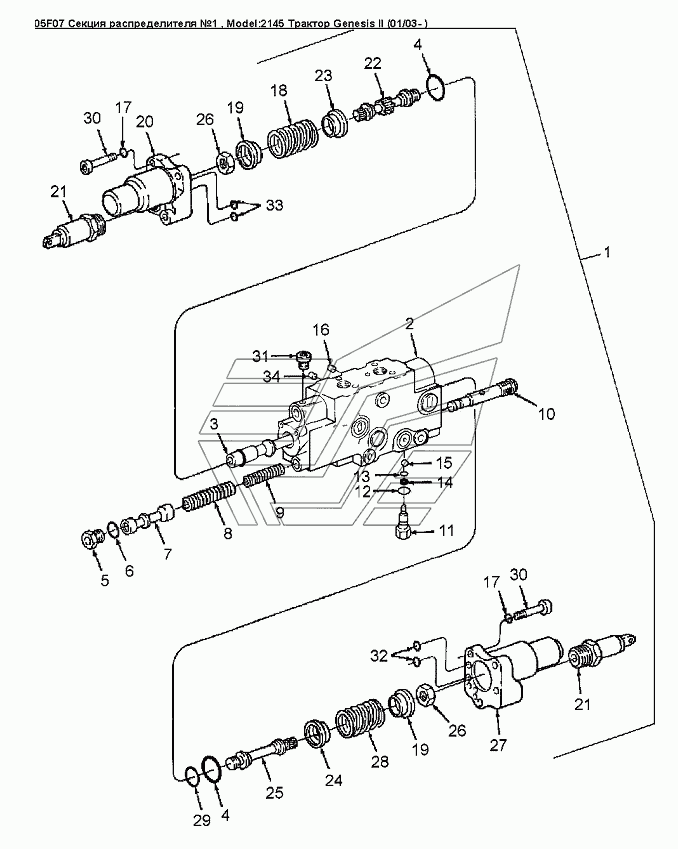

05F07 Секция распределителя №1 Versatile серии GENESIS. Каталог 2008г.

05F06 Секция распределителя №2 Versatile серии GENESIS 05F08 Секция распределителя №2 Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

4

5

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус клапана блокировки в сборе

Заводской номер: 86029093 Количество на модель: 1

86029093

1

4

Номер детали на чертеже:

4

Кольцо уплотнительное 1/16x1 1/8

Заводской номер: 134373 Количество на модель: 2

134373

2

5

Номер детали на чертеже:

5

Пробка 7/8 - 14unf

Заводской номер: 86508737 Количество на модель: 1

86508737

1

7

Номер детали на чертеже:

7

Золотник

Заводской номер: 86029092 Количество на модель: 1

86029092

1

8

Номер детали на чертеже:

8

Пружина клапана

Заводской номер: 9704195 Количество на модель: 1

9704195

1

9

Номер детали на чертеже:

9

Пружина компенсатор

Заводской номер: 86027032 Количество на модель: 1

86027032

1

10

Номер детали на чертеже:

10

Штуцер

Заводской номер: 86027033 Количество на модель: 1

86027033

1

11

Номер детали на чертеже:

11

Клапан с седлом в сборе

Заводской номер: 86018333 Количество на модель: 1

86018333

1

12

Номер детали на чертеже:

12

Кольцо уплотнительное вн. O 0.301 X толщина 0.064

Заводской номер: 86513328 Количество на модель: 1

86513328

1

13

Номер детали на чертеже:

13

Кольцо уплотнительное пробкового крана

Заводской номер: 9673139 Количество на модель: 1

9673139

1

14

Номер детали на чертеже:

14

Опорное кольцо диам.внут.0.202dm

Заводской номер: 86021542 Количество на модель: 1

86021542

1

15

Номер детали на чертеже:

15

Шарик

Заводской номер: 11184 Количество на модель: 1

11184

1

16

Номер детали на чертеже:

16

Заглушка

Заводской номер: 86001590 Количество на модель: 1

86001590

1

17

Номер детали на чертеже:

17

Шайба 0.25x0.375x0.625 Pl

Заводской номер: 86508425 Количество на модель: 5

86508425

5

18

Номер детали на чертеже:

18

Пружина клапана

Заводской номер: 86027035 Количество на модель: 1

86027035

1

19

Номер детали на чертеже:

19

Тарелка пружины

Заводской номер: 86508689 Количество на модель: 2

86508689

2

20

Номер детали на чертеже:

20

Корпус катушки

Заводской номер: 86018337 Количество на модель: 1

86018337

1

21

Номер детали на чертеже:

21

Клапан с электромагнитным управлением

Заводской номер: 86500452 Количество на модель: 2

86500452

2

22

Номер детали на чертеже:

22

Шток

Заводской номер: 86027036 Количество на модель: 1

86027036

1

23

Номер детали на чертеже:

23

Тарелка пружины

Заводской номер: 86027037 Количество на модель: 1

86027037

1

24

Номер детали на чертеже:

24

Тарелка пружины

Заводской номер: 86500486 Количество на модель: 1

86500486

1

25

Номер детали на чертеже:

25

Шток

Заводской номер: 86027051 Количество на модель: 1

86027051

1

26

Номер детали на чертеже:

26

Гайка

Заводской номер: 86528693 Количество на модель: 2

86528693

2

27

Номер детали на чертеже:

27

Корпус катушки

Заводской номер: 86503174 Количество на модель: 1

86503174

1

28

Номер детали на чертеже:

28

Пружина клапана

Заводской номер: 86027038 Количество на модель: 1

86027038

1

29

Номер детали на чертеже:

29

Уплотнительное кольцо

Заводской номер: 86027052 Количество на модель: 1

86027052

1

30

Номер детали на чертеже:

30

Болт 1/4dm-20х1-5/8dm

Заводской номер: 86555967 Количество на модель: 5

86555967

5

31

Номер детали на чертеже:

31

Пробка

Заводской номер: 86018343 Количество на модель: 1

86018343

1

32

Номер детали на чертеже:

32

Кольцо уплотнительное кожуха соленоида

Заводской номер: 86026999 Количество на модель: 2

86026999

2

33

Номер детали на чертеже:

33

Уплотнительное кольцо

Заводской номер: 86027040 Количество на модель: 2

86027040

2

34

Номер детали на чертеже:

34

Заглушка 3.17мм

Заводской номер: 86027043 Количество на модель: 4

86027043

4
