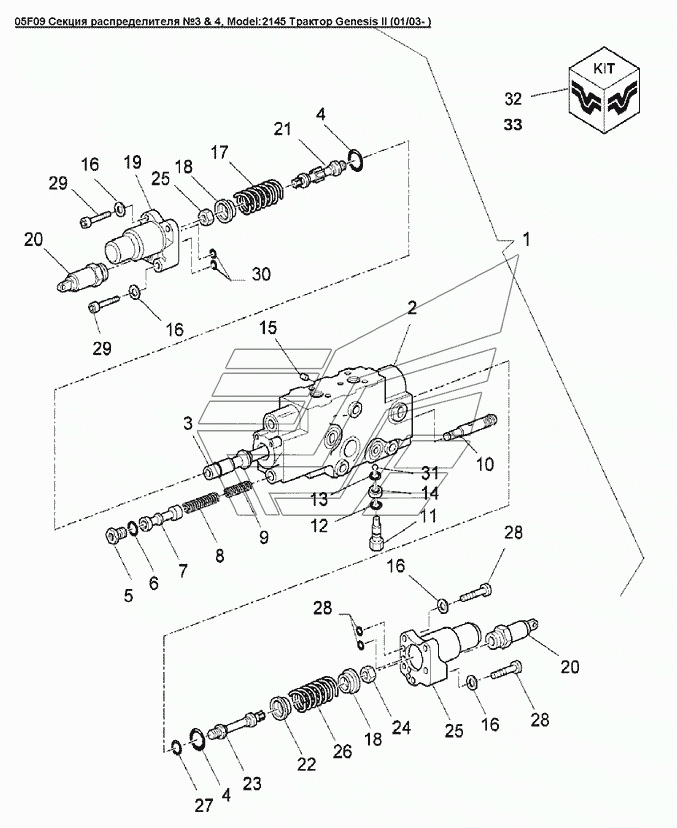

05F09 Секция распределителя №3 & 4 Versatile серии GENESIS. Каталог 2008г.

05F08 Секция распределителя №2 Versatile серии GENESIS 05F10 Клапан блокировки Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

4

5

6

7

8

9

10

11

12

13

14

15

16

18

19

20

21

23

24

25

26

27

28

29

30

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Секция распределителя гидравлического

Заводской номер: 86026995 Количество на модель: 1

86026995

1

4

Номер детали на чертеже:

4

Кольцо уплотнительное 1/16x1 1/8

Заводской номер: 134373 Количество на модель: 2

134373

2

5

Номер детали на чертеже:

5

Пробка 7/8 - 14unf

Заводской номер: 86508737 Количество на модель: 1

86508737

1

6

Номер детали на чертеже:

6

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1

167269

1

7

Номер детали на чертеже:

7

Золотник

Заводской номер: 86027031 Количество на модель: 1

86027031

1

8

Номер детали на чертеже:

8

Пружина клапана

Заводской номер: 9704195 Количество на модель: 1

9704195

1

9

Номер детали на чертеже:

9

Пружина компенсатор

Заводской номер: 86027032 Количество на модель: 1

86027032

1

10

Номер детали на чертеже:

10

Штуцер

Заводской номер: 86027033 Количество на модель: 1

86027033

1

11

Номер детали на чертеже:

11

Клапан с седлом в сборе

Заводской номер: 86018333 Количество на модель: 1

86018333

1

12

Номер детали на чертеже:

12

Кольцо уплотнительное вн. O 0.301 X толщина 0.064

Заводской номер: 86513328 Количество на модель: 1

86513328

1

13

Номер детали на чертеже:

13

Кольцо уплотнительное пробкового крана

Заводской номер: 9673139 Количество на модель: 1

9673139

1

14

Номер детали на чертеже:

14

Опорное кольцо диам.внут.0.202dm

Заводской номер: 86021542 Количество на модель: 1

86021542

1

15

Номер детали на чертеже:

15

Заглушка

Заводской номер: 86001590 Количество на модель: 1

86001590

1

16

Номер детали на чертеже:

16

Шайба 0.25x0.375x0.625 Pl

Заводской номер: 86508425 Количество на модель: 5

86508425

5

18

Номер детали на чертеже:

18

Тарелка пружины

Заводской номер: 86500486 Количество на модель: 3

86500486

3

19

Номер детали на чертеже:

19

Корпус катушки

Заводской номер: 86018337 Количество на модель: 1

86018337

1

20

Номер детали на чертеже:

20

Клапан с электромагнитным управлением

Заводской номер: 86500452 Количество на модель: 2

86500452

2

21

Номер детали на чертеже:

21

Шток

Заводской номер: 86027566 Количество на модель: 1

86027566

1

23

Номер детали на чертеже:

23

Шток

Заводской номер: 86503172 Количество на модель: 1

86503172

1

24

Номер детали на чертеже:

24

Гайка Gr-5 0.31

Заводской номер: 86518709 Количество на модель: 2

86518709

2

25

Номер детали на чертеже:

25

Корпус катушки

Заводской номер: 86503174 Количество на модель: 1

86503174

1

26

Номер детали на чертеже:

26

Пружина клапана

Заводской номер: 86027038 Количество на модель: 1

86027038

1

27

Номер детали на чертеже:

27

Уплотнительное кольцо

Заводской номер: 86027052 Количество на модель: 1

86027052

1

28

Номер детали на чертеже:

28

Болт 1/4dm-20х1-5/8dm

Заводской номер: 86555967 Количество на модель: 5

86555967

5

29

Номер детали на чертеже:

29

Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0.

Заводской номер: 86511345 Количество на модель: 2

86511345

2

30

Номер детали на чертеже:

30

Уплотнительное кольцо, внут.диам.0.145dm толщина 0.070dm

Заводской номер: 14452480 Количество на модель: 2

14452480

2

31

Номер детали на чертеже:

31

Шарик

Заводской номер: 11184 Количество на модель: 1

11184

1

32

Номер детали на чертеже:

32

Набор уплотнений запирающихгидроклапанов

Заводской номер: 86027576 Количество на модель: AR

86027576

AR

33

Номер детали на чертеже:

33

Набор уплотнений - распределителя

Заводской номер: 86032398 Количество на модель: AR

86032398

AR
