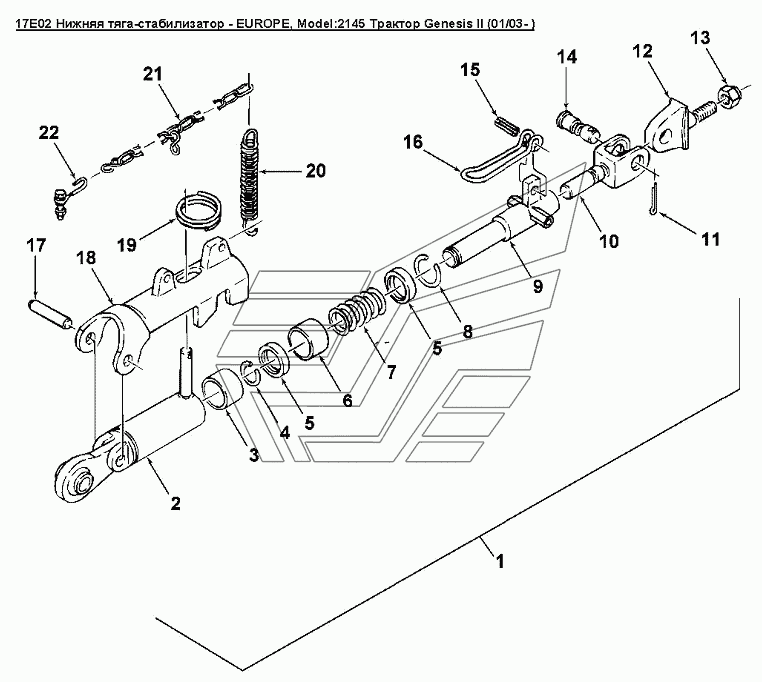

17E02 Нижняя тяга-стабилизатор - EUROPE Versatile серии GENESIS. Каталог 2008г.

17E01 Крепление нижней тяги-стабилизатора Versatile серии GENESIS 17G01 Прицепное устройство, ползун и сцепная серьга - EUROPE Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Нижняя стабилизирующая тяга

Заводской номер: 86508445 Количество на модель: 1

86508445

1

2

Номер детали на чертеже:

2

Корпус

Заводской номер: 86010955 Количество на модель: 1

86010955

1

3

Номер детали на чертеже:

3

Втулка, длина 47.5

Заводской номер: 86010948 Количество на модель: 1

86010948

1

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 86011042 Количество на модель: 1

86011042

1

5

Номер детали на чертеже:

5

Кольцо направляющее

Заводской номер: 86010946 Количество на модель: 2

86010946

2

6

Номер детали на чертеже:

6

Втулка, длина 32.5

Заводской номер: 86010949 Количество на модель: 1

86010949

1

7

Номер детали на чертеже:

7

Пружина

Заводской номер: 86010950 Количество на модель: 1

86010950

1

8

Номер детали на чертеже:

8

Стопорное кольцо

Заводской номер: 86011043 Количество на модель: 1

86011043

1

9

Номер детали на чертеже:

9

Фиксатор

Заводской номер: 86010957 Количество на модель: 1

86010957

1

10

Номер детали на чертеже:

10

Вилка

Заводской номер: 86010947 Количество на модель: 1

86010947

1

11

Номер детали на чертеже:

11

Шплинт, 6.3х40

Заводской номер: 9515820 Количество на модель: 1

9515820

1

12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 86010952 Количество на модель: 1

86010952

1

13

Номер детали на чертеже:

13

Контргайка М24

Заводской номер: 86011045 Количество на модель: 1

86011045

1

14

Номер детали на чертеже:

14

Палец

Заводской номер: 86010944 Количество на модель: 1

86010944

1

15

Номер детали на чертеже:

15

Палец 10х32мм

Заводской номер: 86011031 Количество на модель: 1

86011031

1

16

Номер детали на чертеже:

16

Фиксатор

Заводской номер: 86010951 Количество на модель: 1

86010951

1

17

Номер детали на чертеже:

17

Ось 20х85мм

Заводской номер: 86011032 Количество на модель: 1

86011032

1

18

Номер детали на чертеже:

18

Фиксатор

Заводской номер: 86010956 Количество на модель: 1

86010956

1

19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 86010945 Количество на модель: 1

86010945

1

20

Номер детали на чертеже:

20

Пружина

Заводской номер: 86010953 Количество на модель: 1

86010953

1

21

Номер детали на чертеже:

21

Цепь

Заводской номер: 86010954 Количество на модель: 1

86010954

1

22

Номер детали на чертеже:

22

Крюк

Заводской номер: 86010958 Количество на модель: 1

86010958

1
