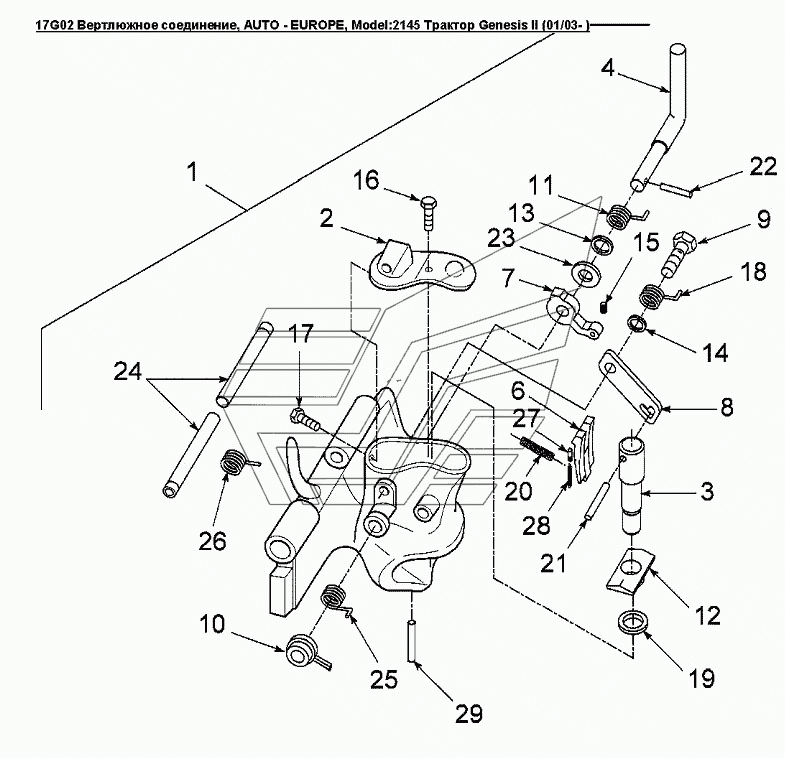

17G02 Вертлюжное соединение, AUTO - EUROPE Versatile серии GENESIS. Каталог 2008г.

17G01A Шарнирный движок в сборе, AUTO - EUROPE Versatile серии GENESIS 02D01 Электропроводка пневматического тормоза в сборе Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

86016061

1

2

3

4

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Ручка

Заводской номер: 86016061 Количество на модель: 1

86016061

1

1

Номер детали на чертеже:

1

Фаркоп

Заводской номер: 86014604 Количество на модель: 1

86014604

1

2

Номер детали на чертеже:

2

Крышка

Заводской номер: 86016064 Количество на модель: 1

86016064

1

3

Номер детали на чертеже:

3

Палец

Заводской номер: 86016063 Количество на модель: 1

86016063

1

4

Номер детали на чертеже:

4

Рычаг блокировки

Заводской номер: 86016062 Количество на модель: 1

86016062

1

6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 86016060 Количество на модель: 1

86016060

1

7

Номер детали на чертеже:

7

Рычаг-фиксатор

Заводской номер: 86016059 Количество на модель: 1

86016059

1

8

Номер детали на чертеже:

8

Рычаг

Заводской номер: 86016058 Количество на модель: 1

86016058

1

9

Номер детали на чертеже:

9

Болт

Заводской номер: 86016057 Количество на модель: 1

86016057

1

10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 86016056 Количество на модель: 1

86016056

1

11

Номер детали на чертеже:

11

Пружина

Заводской номер: 86016055 Количество на модель: 1

86016055

1

12

Номер детали на чертеже:

12

Опора пальца

Заводской номер: 86016054 Количество на модель: 1

86016054

1

13

Номер детали на чертеже:

13

Кольцо обжимное

Заводской номер: 370024 Количество на модель: 1

370024

1

14

Номер детали на чертеже:

14

Стопорное кольцо диам.М16

Заводской номер: 300625 Количество на модель: 1

300625

1

15

Номер детали на чертеже:

15

Штифт 5х5х18

Заводской номер: 86016052 Количество на модель: 1

86016052

1

16

Номер детали на чертеже:

16

Болт M30x1.0x20 Cl-8.8

Заводской номер: 120100 Количество на модель: 2

120100

2

17

Номер детали на чертеже:

17

Болт М5х0.8х12

Заводской номер: 86016051 Количество на модель: 1

86016051

1

18

Номер детали на чертеже:

18

Пружина

Заводской номер: 86016050 Количество на модель: 1

86016050

1

19

Номер детали на чертеже:

19

Стопорное кольцо диам.45.00

Заводской номер: 370007 Количество на модель: 1

370007

1

20

Номер детали на чертеже:

20

Пружина

Заводской номер: 86016049 Количество на модель: 1

86016049

1

21

Номер детали на чертеже:

21

Штифт

Заводской номер: 86016048 Количество на модель: 1

86016048

1

22

Номер детали на чертеже:

22

Штифт

Заводской номер: 300871 Количество на модель: 2

300871

2

23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 86016047 Количество на модель: 1

86016047

1

24

Номер детали на чертеже:

24

Ось

Заводской номер: 86016046 Количество на модель: 2

86016046

2

25

Номер детали на чертеже:

25

Пружина

Заводской номер: 86016045 Количество на модель: 1

86016045

1

26

Номер детали на чертеже:

26

Пружина блокировки

Заводской номер: 86016044 Количество на модель: 1

86016044

1

27

Номер детали на чертеже:

27

Штифт

Заводской номер: 86016043 Количество на модель: 1

86016043

1

28

Номер детали на чертеже:

28

Пружина

Заводской номер: 86016042 Количество на модель: 1

86016042

1

29

Номер детали на чертеже:

29

Штифт 8х26

Заводской номер: 62106 Количество на модель: 1

62106

1
