07E03 Клапан механизма отбора мощности в сборе Versatile серии GENESIS. Каталог 2008г.

07E02 Шестерни привода и вторичный вал механизма отбора мощности Versatile серии GENESIS 07E04 Стойка муфты механизма отбора мощности Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

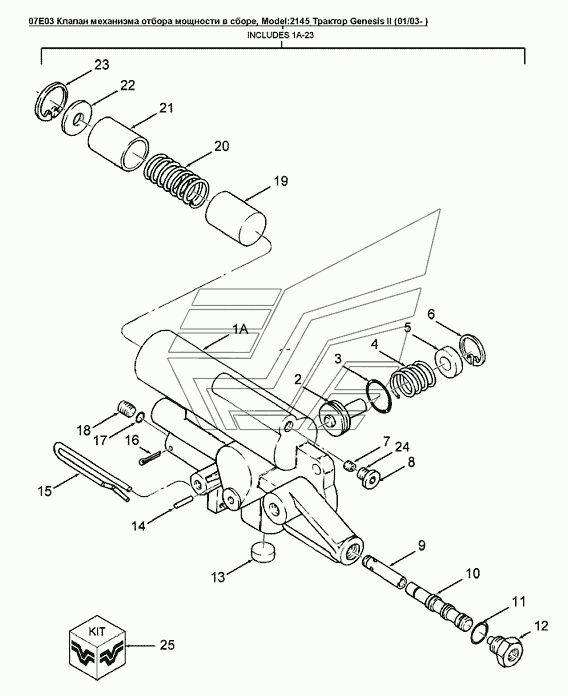

Клапан механизма отбора мощности

Заводской номер: 86013345 Количество на модель: 1

86013345

1

2

Номер детали на чертеже:

2

Поршень

Заводской номер: 86507451 Количество на модель: 1

86507451

1

3

Номер детали на чертеже:

3

Кольцо уплотнительное вн. O 0.551xтолщина 0.07

Заводской номер: 9827059 Количество на модель: 1

9827059

1

5

Номер детали на чертеже:

5

Втулка направляющая

Заводской номер: 86507449 Количество на модель: 1

86507449

1

6

Номер детали на чертеже:

6

Стопорное кольцо диам.0.750dm

Заводской номер: 273987 Количество на модель: 1

273987

1

7

Номер детали на чертеже:

7

Дроссель

Заводской номер: 82851085 Количество на модель: 1

82851085

1

8

Номер детали на чертеже:

8

Пробка

Заводской номер: 86529630 Количество на модель: 1

86529630

1

9

Номер детали на чертеже:

9

Стакан клапана механизма отбора мощности

Заводской номер: 86507455 Количество на модель: 1

86507455

1

10

Номер детали на чертеже:

10

Золотник

Заводской номер: 82851087 Количество на модель: 1

82851087

1

11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 9825769 Количество на модель: 1

9825769

1

12

Номер детали на чертеже:

12

Пробка

Заводской номер: 9843779 Количество на модель: 1

9843779

1

13

Номер детали на чертеже:

13

Пробка

Заводской номер: 9845613 Количество на модель: 1

9845613

1

14

Номер детали на чертеже:

14

Штифт 11/8dmx1dm

Заводской номер: 87455 Количество на модель: 1

87455

1

15

Номер детали на чертеже:

15

Палец

Заводской номер: 9847744 Количество на модель: 1

9847744

1

16

Номер детали на чертеже:

16

Шплинт 0.12x1.00

Заводской номер: 80755 Количество на модель: 1

80755

1

17

Номер детали на чертеже:

17

Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm

Заводской номер: 49856 Количество на модель: 1

49856

1

18

Номер детали на чертеже:

18

Пробка

Заводской номер: 86507446 Количество на модель: 1

86507446

1

19

Номер детали на чертеже:

19

Толкатель клапана механизма отбора мощности

Заводской номер: 82851091 Количество на модель: 1

82851091

1

20

Номер детали на чертеже:

20

Пружина клапана механизма отбора мощности

Заводской номер: 81870766 Количество на модель: 1

81870766

1

21

Номер детали на чертеже:

21

Стакан клапана механизма отбора мощности

Заводской номер: 86507453 Количество на модель: 1

86507453

1

22

Номер детали на чертеже:

22

Шайба 5/8

Заводской номер: 86507452 Количество на модель: 1

86507452

1

23

Номер детали на чертеже:

23

Стопорное кольцо

Заводской номер: 214542 Количество на модель: 1

214542

1

24

Номер детали на чертеже:

24

Кольцо уплотнительное вн. O 0.301 X толщина 0.064

Заводской номер: 86513328 Количество на модель: 1

86513328

1

25

Номер детали на чертеже:

25

Комплект уплотнительный механизма отбора мощности

Заводской номер: 86020109 Количество на модель: 1

86020109

1
