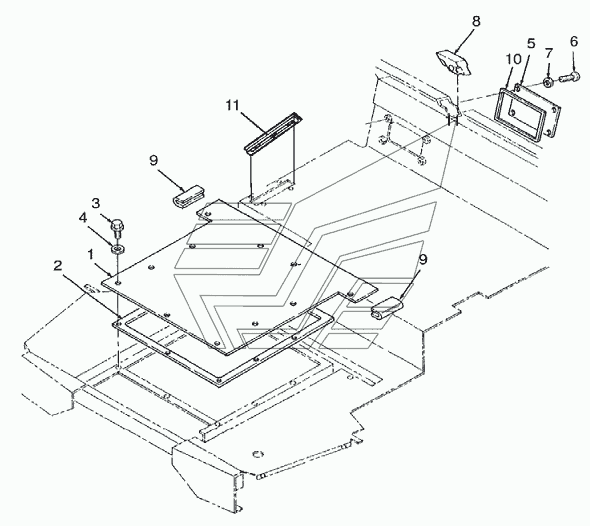

15A03 Покрытия пола Versatile серии GENESIS. Каталог 2008г.

15A02 Крыша в сборе Versatile серии GENESIS 15A04 Опоры кабины и родственные элементы Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 9825378 Количество на модель: 1
9825378
1
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: 9861047 Количество на модель: 1
9861047
1
3

Номер детали на чертеже:

3

Болт №10 x 0.75dm

Заводской номер: 86509545 Количество на модель: 3
86509545
3
4

Номер детали на чертеже:

4

Шайба 0.198x0.860x0.056 Pl

Заводской номер: 279433 Количество на модель: 3
279433
3
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 9861051 Количество на модель: 1
9861051
1
6

Номер детали на чертеже:

6

Болт M6X20

Заводской номер: 86016585 Количество на модель: 4
86016585
4
7

Номер детали на чертеже:

7

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 4
9824259
4
8

Номер детали на чертеже:

8

Блок

Заводской номер: 86500326 Количество на модель: 1
86500326
1
9

Номер детали на чертеже:

9

Накладка

Заводской номер: 86505859 Количество на модель: 2
86505859
2
10

Номер детали на чертеже:

10

Уплотнение

Заводской номер: 86505860 Количество на модель: 1
86505860
1
11

Номер детали на чертеже:

11

Уплотнение жгута

Заводской номер: 86025593 Количество на модель: 1
86025593
1
