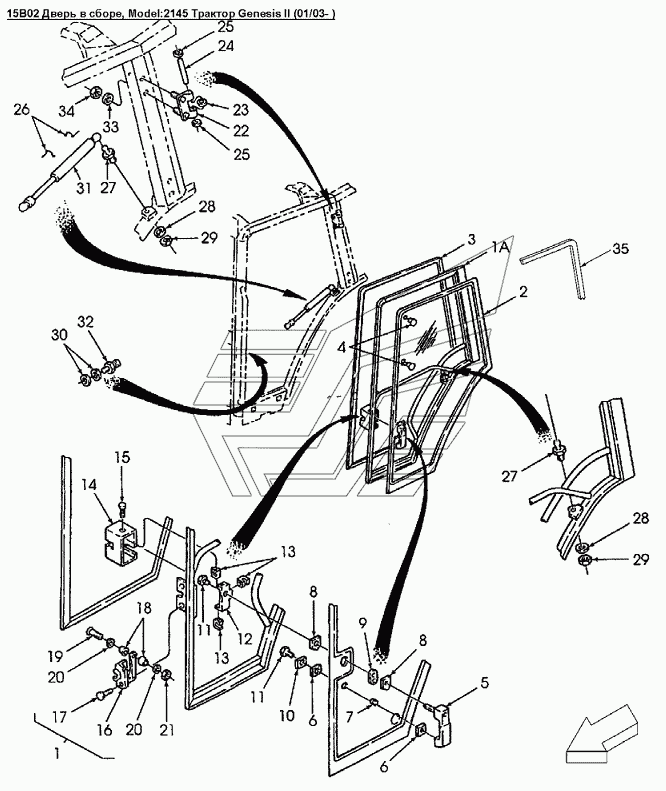

15B02 Дверь в сборе Versatile серии GENESIS. Каталог 2008г.

15B01 Переднее и заднее окна и родственные элементы Versatile серии GENESIS 15B03 Боковые стекла и родственные детали Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

35

23

22

22

21

20

20

19

18

17

24

25

29

33

32

31

30

28

27

26

16

16

15

5

4

3

3

2

2

1A

1A

1

6

7

14

14

13

12

12

11

10

9

8

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Уплотнитель

Заводской номер: 82006819 Количество на модель: 1

82006819

1

Номер детали на чертеже:

Втулка дверного шарнира

Заводской номер: 86500280 Количество на модель: 4

86500280

4

Номер детали на чертеже:

Шарнир двери

Заводской номер: 9828331 Количество на модель: 2

9828331

2

Номер детали на чертеже:

Шарнир двери

Заводской номер: 9828330 Количество на модель: 2

9828330

2

Номер детали на чертеже:

Гайка №8 Nc Gr-5 Pl

Заводской номер: 87653 Количество на модель: 2

87653

2

Номер детали на чертеже:

Шайба плоская диам.внут.0.172, наруж.0.5, толщина 0.031, Pl сталь

Заводской номер: 86502686 Количество на модель: 4

86502686

4

Номер детали на чертеже:

Шайба плоская 3/4dm

Заводской номер: 280299 Количество на модель: 4

280299

4

Номер детали на чертеже:

Болт M8x1.00PL

Заводской номер: 87758 Количество на модель: 2

87758

2

Номер детали на чертеже:

Ролик

Заводской номер: 9849992 Количество на модель: 4

9849992

4

Номер детали на чертеже:

Болт 1/4dm-20x3/4dm

Заводской номер: 88961 Количество на модель: 8

88961

8

Номер детали на чертеже:

Палец

Заводской номер: 86500277 Количество на модель: 4

86500277

4

Номер детали на чертеже:

Кольцо стопорное наружное

Заводской номер: 9990741 Количество на модель: 8

9990741

8

Номер детали на чертеже:

Контргайка М8х1.25

Заводской номер: 86629542 Количество на модель: 4

86629542

4

Номер детали на чертеже:

Шайба М8

Заводской номер: 412328 Количество на модель: 8

412328

8

Номер детали на чертеже:

Отбойник

Заводской номер: 86507850 Количество на модель: 2

86507850

2

Номер детали на чертеже:

Пружина дверная пневматическая

Заводской номер: 9706806 Количество на модель: 2

9706806

2

Номер детали на чертеже:

Регулировочное приспособление

Заводской номер: 9849983 Количество на модель: 4

9849983

4

Номер детали на чертеже:

Шайба 8.62X16.00X1.60 PL

Заводской номер: 86511315 Количество на модель: 4

86511315

4

Номер детали на чертеже:

Палец шаровый M13

Заводской номер: 9849995 Количество на модель: 4

9849995

4

Номер детали на чертеже:

Фиксатор

Заводской номер: 9849996 Количество на модель: 4

9849996

4

Номер детали на чертеже:

Замок правой двери

Заводской номер: 86010392 Количество на модель: 1

86010392

1

Номер детали на чертеже:

Защелка кабины дверная

Заводской номер: 86010391 Количество на модель: 1

86010391

1

Номер детали на чертеже:

Болт №10/32х5/8dm

Заводской номер: 86500683 Количество на модель: 6

86500683

6

Номер детали на чертеже:

Ручка двери, Genesis

Заводской номер: 86508177 Количество на модель: 2

86508177

2

Номер детали на чертеже:

Пробка 19мм, пластик

Заводской номер: 86017017 Количество на модель: 4

86017017

4

Номер детали на чертеже:

Уплотнитель левой двери Genesis

Заводской номер: 9828419 Количество на модель: 1

9828419

1

Номер детали на чертеже:

Уплотнитель правой двери

Заводской номер: 9828400 Количество на модель: 1

9828400

1

Номер детали на чертеже:

Стекло дверное левое

Заводской номер: 86508175 Количество на модель: 1

86508175

1

Номер детали на чертеже:

Стекло дверное правое

Заводской номер: 86002304 Количество на модель: 1

86002304

1

Номер детали на чертеже:

Рама двери правая

Заводской номер: 86013285 Количество на модель: 1

86013285

1

Номер детали на чертеже:

Рама двери левая

Заводской номер: 86013284 Количество на модель: 1

86013284

1

Номер детали на чертеже:

Дверь кабины правая, Genesis

Заводской номер: 86013287 Количество на модель: 1

86013287

1

Номер детали на чертеже:

Уплотнение ручки двери нижнее, Genesis

Заводской номер: 86508180 Количество на модель: 4

86508180

4

Номер детали на чертеже:

Втулка Genesis

Заводской номер: 86500279 Количество на модель: 2

86500279

2

Номер детали на чертеже:

Крышка замка двери

Заводской номер: 9849454 Количество на модель: 1

9849454

1

Номер детали на чертеже:

Крышка замка двери

Заводской номер: 9849453 Количество на модель: 1

9849453

1

Номер детали на чертеже:

Гайка специальная №10 - 32

Заводской номер: 86500682 Количество на модель: 6

86500682

6

Номер детали на чертеже:

Кронштейн правый

Заводской номер: 9849987 Количество на модель: 1

9849987

1

Номер детали на чертеже:

Кронштейн левый

Заводской номер: 9849986 Количество на модель: 1

9849986

1

Номер детали на чертеже:

Болт M6, CL 4.8, 1 x 20

Заводской номер: 9828596 Количество на модель: 6

9828596

6

Номер детали на чертеже:

Втулка дверной ручки

Заводской номер: 83931482 Количество на модель: 2

83931482

2

Номер детали на чертеже:

Уплотнение ручки двери верхнее, Genesis

Заводской номер: 86508179 Количество на модель: 2

86508179

2

Номер детали на чертеже:

Шайба дверной ручки Genesis

Заводской номер: 86508181 Количество на модель: 4

86508181

4

Номер детали на чертеже:

Дверь кабины левая, Genesis

Заводской номер: 86013286 Количество на модель: 1

86013286

1
