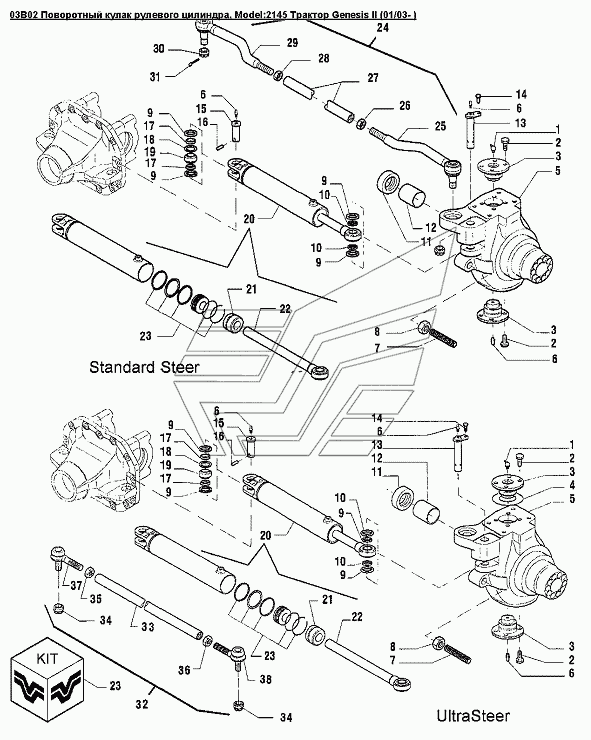

03B02 Поворотный кулак рулевого цилиндра Versatile серии GENESIS. Каталог 2008г.

03B01 Картер ведущего моста Versatile серии GENESIS 03B03 Комплект установки конического зубчатого колеса Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

4

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

23

23

24

25

26

26

27

28

28

29

30

31

32

33

37

37

38

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Тавотница М10х1х45

Заводской номер: 86027137 Количество на модель: 1

86027137

1

2

Номер детали на чертеже:

2

Болт M16 X 38

Заводской номер: 86027138 Количество на модель: 12

86027138

12

3

Номер детали на чертеже:

3

Крышка

Заводской номер: 86027139 Количество на модель: 3

86027139

3

4

Номер детали на чертеже:

4

Шайба 0.10мм Carraro

Заводской номер: 86027158 Количество на модель: AR

86027158

AR

4

Номер детали на чертеже:

4

Шайба 0.3мм Carraro

Заводской номер: 86027159 Количество на модель: AR

86027159

AR

5

Номер детали на чертеже:

5

Кулак поворотный правый Carraro

Заводской номер: 86027934 Количество на модель: 1

86027934

1

5

Номер детали на чертеже:

5

Кулак поворотный левый Carraro

Заводской номер: 86027933 Количество на модель: 1

86027933

1

5

Номер детали на чертеже:

5

Кулак поворотный левый SuperSteer

Заводской номер: 86027141 Количество на модель: 1

86027141

1

5

Номер детали на чертеже:

5

Кулак поворотный правый SuperSteer

Заводской номер: 86027140 Количество на модель: 1

86027140

1

6

Номер детали на чертеже:

6

Пресс-масленка M10x1

Заводской номер: 86027142 Количество на модель: 6

86027142

6

7

Номер детали на чертеже:

7

Болт М27х150

Заводской номер: 86027143 Количество на модель: 2

86027143

2

8

Номер детали на чертеже:

8

Гайка M27

Заводской номер: 86027144 Количество на модель: 2

86027144

2

9

Номер детали на чертеже:

9

Сальник

Заводской номер: 86027145 Количество на модель: 8

86027145

8

10

Номер детали на чертеже:

10

Кольцо крепления рулевого цилиндра

Заводской номер: 86027146 Количество на модель: 4

86027146

4

11

Номер детали на чертеже:

11

Сальник

Заводской номер: 86027147 Количество на модель: 2

86027147

2

12

Номер детали на чертеже:

12

Втулка

Заводской номер: 86027148 Количество на модель: 2

86027148

2

13

Номер детали на чертеже:

13

Палец

Заводской номер: 86027149 Количество на модель: 2

86027149

2

14

Номер детали на чертеже:

14

Болт CL8.8, M10 x 1.5 x 25

Заводской номер: 43139 Количество на модель: 2

43139

2

15

Номер детали на чертеже:

15

Палец 75мм

Заводской номер: 86026866 Количество на модель: 2

86026866

2

16

Номер детали на чертеже:

16

Палец

Заводской номер: 86027151 Количество на модель: 2

86027151

2

17

Номер детали на чертеже:

17

Кольцо шарнира

Заводской номер: 86027152 Количество на модель: 4

86027152

4

18

Номер детали на чертеже:

18

Стопорное кольцо

Заводской номер: 86027153 Количество на модель: 2

86027153

2

19

Номер детали на чертеже:

19

Шаровый шарнир

Заводской номер: 86027154 Количество на модель: 2

86027154

2

20

Номер детали на чертеже:

20

Цилиндр рулевого управления Dia-65mm

Заводской номер: 86027155 Количество на модель: 2

86027155

2

20

Номер детали на чертеже:

20

Гидроцилиндр диам. 75мм Carraro

Заводской номер: 86026865 Количество на модель: 2

86026865

2

23

Номер детали на чертеже:

23

Уплотнение, 65мм, Carraro

Заводской номер: 86029061 Количество на модель: 1

86029061

1

23

Номер детали на чертеже:

23

Уплотнение, 75мм, Carraro

Заводской номер: 86034428 Количество на модель: 1

86034428

1

24

Номер детали на чертеже:

24

Рулевая тяга в сборе

Заводской номер: 86027263 Количество на модель: 1

86027263

1

25

Номер детали на чертеже:

25

Тяга рулевая правая, Carraro

Заводской номер: 86029065 Количество на модель: 1

86029065

1

26

Номер детали на чертеже:

26

Гайка

Заводской номер: 86029077 Количество на модель: 1

86029077

1

26

Номер детали на чертеже:

26

Гайка M32х1.5

Заводской номер: 86029068 Количество на модель: 1

86029068

1

27

Номер детали на чертеже:

27

Рулевая тяга

Заводской номер: 86029067 Количество на модель: 1

86029067

1

28

Номер детали на чертеже:

28

Гайка M32х1.5

Заводской номер: 86029069 Количество на модель: 1

86029069

1

28

Номер детали на чертеже:

28

Гайка

Заводской номер: 86029076 Количество на модель: 1

86029076

1

29

Номер детали на чертеже:

29

Тяга рулевая левая, Carraro

Заводской номер: 86029066 Количество на модель: 1

86029066

1

30

Номер детали на чертеже:

30

Гайка М27х1.5

Заводской номер: 86029064 Количество на модель: 2

86029064

2

31

Номер детали на чертеже:

31

Шплинт 0.18х1.50

Заводской номер: 86013355 Количество на модель: 1

86013355

1

32

Номер детали на чертеже:

32

Реактивная тяга переднего моста

Заводской номер: 86026320 Количество на модель: 2

86026320

2

33

Номер детали на чертеже:

33

Реактивная тяга

Заводской номер: 86029075 Количество на модель: 1

86029075

1

37

Номер детали на чертеже:

37

Соединение шаровое шарнирное с левой резьбой

Заводской номер: 86026323 Количество на модель: 1

86026323

1

37

Номер детали на чертеже:

37

Сферический шарнир, левый

Заводской номер: 86029078 Количество на модель: 1

86029078

1

38

Номер детали на чертеже:

38

Шарнир сферический, правый, Carraro

Заводской номер: 86026322 Количество на модель: 1

86026322

1

38

Номер детали на чертеже:

38

Сферический шарнир, правый

Заводской номер: 86029079 Количество на модель: 1

86029079

1
