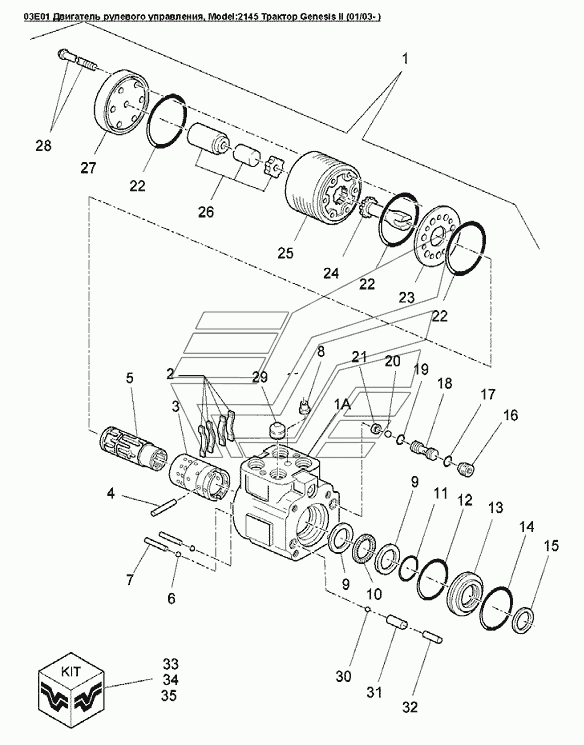

03E01 Двигатель рулевого управления Versatile серии GENESIS. Каталог 2008г.

03D01 Гидравлика рулевого управления Versatile серии GENESIS 03F01 Опора рулевого управления - STANDARD STEER Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

1

4

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

28

28

28

29

30

31

32

33

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Насос дозатор рулевого управления

Заводской номер: 86026868 Количество на модель: 1

86026868

1

1

Номер детали на чертеже:

1

Насос дозатор 2WD Genesis

Заводской номер: 9821416 Количество на модель: 1

9821416

1

4

Номер детали на чертеже:

4

Палец

Заводской номер: 86507809 Количество на модель: 1

86507809

1

6

Номер детали на чертеже:

6

Шарик

Заводской номер: 9672608 Количество на модель: 2

9672608

2

7

Номер детали на чертеже:

7

Штифт

Заводской номер: 86027447 Количество на модель: 2

86027447

2

8

Номер детали на чертеже:

8

Дроссель диам.0.028dm

Заводской номер: 86027547 Количество на модель: 1

86027547

1

9

Номер детали на чертеже:

9

Упорный подшипник

Заводской номер: 142089 Количество на модель: 2

142089

2

10

Номер детали на чертеже:

10

Подшипник упорный

Заводской номер: 142090 Количество на модель: 1

142090

1

11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 86507788 Количество на модель: 1

86507788

1

12

Номер детали на чертеже:

12

Уплотнительное кольцо, внут.диам.1.859dm толщина 0.14dm

Заводской номер: 272380 Количество на модель: 1

272380

1

13

Номер детали на чертеже:

13

Крышка уплотнения

Заводской номер: 9801890 Количество на модель: 1

9801890

1

14

Номер детали на чертеже:

14

Стопорное кольцо

Заводской номер: 272378 Количество на модель: 1

272378

1

15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: 121189 Количество на модель: 1

121189

1

16

Номер детали на чертеже:

16

Винт

Заводской номер: 274283 Количество на модель: 1

274283

1

17

Номер детали на чертеже:

17

Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm

Заводской номер: 49856 Количество на модель: 1

49856

1

18

Номер детали на чертеже:

18

Клапан

Заводской номер: 274284 Количество на модель: 1

274284

1

19

Номер детали на чертеже:

19

Уплотнительное кольцо, внут.диам.0.301dm толщина 0.070dm

Заводской номер: 63137 Количество на модель: 1

63137

1

20

Номер детали на чертеже:

20

Шарик

Заводской номер: 72387 Количество на модель: 1

72387

1

21

Номер детали на чертеже:

21

Фиксатор

Заводской номер: 274285 Количество на модель: 1

274285

1

22

Номер детали на чертеже:

22

Уплотнительное кольцо

Заводской номер: 86507786 Количество на модель: 3

86507786

3

23

Номер детали на чертеже:

23

Блок

Заводской номер: 86507787 Количество на модель: 1

86507787

1

24

Номер детали на чертеже:

24

Вал приводной

Заводской номер: 511232 Количество на модель: 1

511232

1

25

Номер детали на чертеже:

25

Корпус насоса дозатора

Заводской номер: 86507790 Количество на модель: 1

86507790

1

25

Номер детали на чертеже:

25

Корпус насоса дозатора в сборе

Заводской номер: 9801894 Количество на модель: 1

9801894

1

26

Номер детали на чертеже:

26

Золотник

Заводской номер: 86502894 Количество на модель: 1

86502894

1

26

Номер детали на чертеже:

26

Золотник

Заводской номер: 9801895 Количество на модель: 1

9801895

1

27

Номер детали на чертеже:

27

Крышка

Заводской номер: 86507785 Количество на модель: 1

86507785

1

28

Номер детали на чертеже:

28

Болт

Заводской номер: 86507830 Количество на модель: 7

86507830

7

28

Номер детали на чертеже:

28

Болт

Заводской номер: 86507784 Количество на модель: 7

86507784

7

28

Номер детали на чертеже:

28

Болт

Заводской номер: 86027446 Количество на модель: 7

86027446

7

29

Номер детали на чертеже:

29

Ремонтный комплект

Заводской номер: 86027448 Количество на модель: 1

86027448

1

30

Номер детали на чертеже:

30

Шарик

Заводской номер: 86027444 Количество на модель: 1

86027444

1

31

Номер детали на чертеже:

31

Штифт

Заводской номер: 86027443 Количество на модель: 1

86027443

1

32

Номер детали на чертеже:

32

Главный тормозной цилиндр

Заводской номер: UNKNOWN Количество на модель: 1

UNKNOWN

1

33

Номер детали на чертеже:

33

Набор для установки пружин

Заводской номер: 86502898 Количество на модель:

86502898

34

Номер детали на чертеже:

34

Подшипник упорный

Заводской номер: 86502893 Количество на модель:

86502893

35

Номер детали на чертеже:

35

Комплект уплотнений

Заводской номер: 86507789 Количество на модель:

86507789
