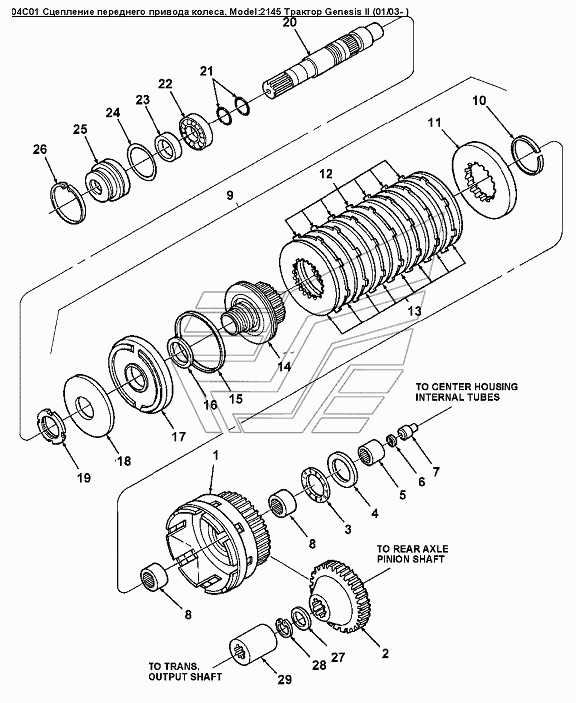

04C01 Сцепление переднего привода колеса Versatile серии GENESIS. Каталог 2008г.

03H01 Клапан приоритетный в сборе Versatile серии GENESIS 13A01 Подушки сидения Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шестерня, 39 зубьев

Заводской номер: 86013443 Количество на модель: 1

86013443

1

1

Номер детали на чертеже:

1

Шестерня муфты, 40 зубьев Genesis

Заводской номер: 9845827 Количество на модель: 1

9845827

1

2

Номер детали на чертеже:

2

Колесо зубчатое, 41 зуб

Заводской номер: 9840389 Количество на модель: 1

9840389

1

3

Номер детали на чертеже:

3

Подшипник упорный, диам.внутр.63.55 наруж.82.00мм

Заводской номер: 9845543 Количество на модель: 1

9845543

1

4

Номер детали на чертеже:

4

Шайба диам.внут.63.55мм, наруж.81.80мм, толщина 2.34мм

Заводской номер: 9845542 Количество на модель: 1

9845542

1

5

Номер детали на чертеже:

5

Подшипник игольчатый диам.внутр.38.087 наруж.47.638 толщина 31.75мм

Заводской номер: 9823315 Количество на модель: 1

9823315

1

6

Номер детали на чертеже:

6

Уплотнение внут. O16,93 х внеш. O20,73 х 2,95W

Заводской номер: 9821817 Количество на модель: 1

9821817

1

7

Номер детали на чертеже:

7

Коннектор специальный

Заводской номер: 9823504 Количество на модель: 1

9823504

1

8

Номер детали на чертеже:

8

Подшипник игольчатый диам.внутр.41.28 наруж.50.80 толщина 25.40мм

Заводской номер: 86000271 Количество на модель: 2

86000271

2

9

Номер детали на чертеже:

9

Муфта в сборе

Заводской номер: 9845139 Количество на модель: 1

9845139

1

10

Номер детали на чертеже:

10

Стопорное кольцо диам.128.84мм

Заводской номер: 9845138 Количество на модель: 1

9845138

1

11

Номер детали на чертеже:

11

Диск привода муфты, диам. 196.85мм

Заводской номер: 9845364 Количество на модель: 1

9845364

1

12

Номер детали на чертеже:

12

Пластина

Заводской номер: 9845835 Количество на модель: 7

9845835

7

13

Номер детали на чертеже:

13

Диск фрикционный

Заводской номер: 9846513 Количество на модель: 8

9846513

8

14

Номер детали на чертеже:

14

Привод муфты

Заводской номер: 9845834 Количество на модель: 1

9845834

1

15

Номер детали на чертеже:

15

Уплотнительное кольцо диам.внутр. 6.237dm толщина 0.106dm

Заводской номер: 9845122 Количество на модель: 1

9845122

1

16

Номер детали на чертеже:

16

Уплотнительное кольцо внутр.диам. 2.55dm толщина 0.106dm

Заводской номер: 9845121 Количество на модель: 1

9845121

1

17

Номер детали на чертеже:

17

Поршень, Genesis

Заводской номер: 9845136 Количество на модель: 1

9845136

1

18

Номер детали на чертеже:

18

Пружинный диск муфты привода передних колес

Заводской номер: 9845126 Количество на модель: 1

9845126

1

19

Номер детали на чертеже:

19

Контргайка 2.50dmх18

Заводской номер: 9845120 Количество на модель: 1

9845120

1

20

Номер детали на чертеже:

20

Вторичный вал

Заводской номер: 9845119 Количество на модель: 1

9845119

1

21

Номер детали на чертеже:

21

Кольцо уплотнительное 1.977 IDX0.100 THK BUNA

Заводской номер: 9849963 Количество на модель: 2

9849963

2

22

Номер детали на чертеже:

22

Подшипник, диам.внутр.1.77 наруж.3.34 толщина 0.74dm

Заводской номер: 37198 Количество на модель: 1

37198

1

23

Номер детали на чертеже:

23

Уплотнение вала выходного

Заводской номер: 9840518 Количество на модель: 1

9840518

1

24

Номер детали на чертеже:

24

Кольцо уплотнительное 3.984 IDX0.139 THK BUNA

Заводской номер: 9635695 Количество на модель: 1

9635695

1

25

Номер детали на чертеже:

25

Фиксатор

Заводской номер: 9847698 Количество на модель: 1

9847698

1

26

Номер детали на чертеже:

26

Стопорное кольцо диам.4.33dm

Заводской номер: 86529540 Количество на модель: 1

86529540

1

27

Номер детали на чертеже:

27

Шайба внутр.диам.51.31мм, толщина 0.51мм

Заводской номер: 9823503 Количество на модель: AR

9823503

AR

28

Номер детали на чертеже:

28

Стопорное кольцо диам.46.99

Заводской номер: 27503 Количество на модель: 1

27503

1

29

Номер детали на чертеже:

29

Втулка шлицевая

Заводской номер: 86011581 Количество на модель: 1

86011581

1
