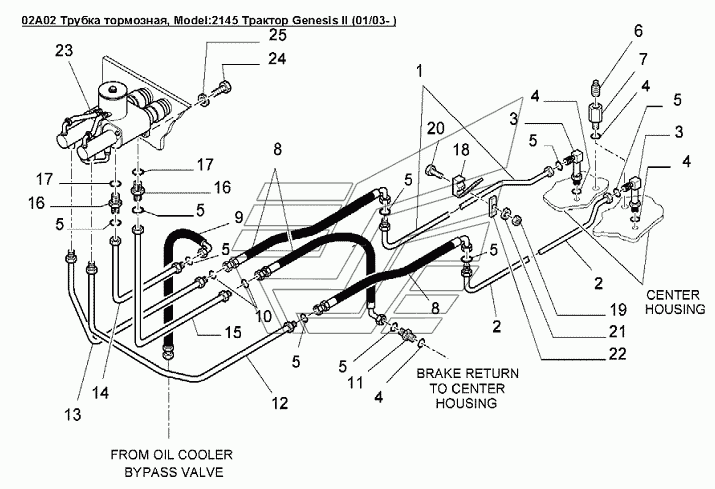

02A02 Трубка тормозная Versatile серии GENESIS. Каталог 2008г.

02A01 Педаль тормоза Versatile серии GENESIS 02A03 Цилиндр тормозной главный Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка тормозной системы, правая

Заводской номер: 9843686 Количество на модель: 1
9843686
1
2

Номер детали на чертеже:

2

Трубка тормозной системы, левая

Заводской номер: 9843687 Количество на модель: 1
9843687
1
3

Номер детали на чертеже:

3

Фитинг 90, 9/16orbx11/16ofs

Заводской номер: 9840543 Количество на модель: 2
9840543
2
3

Номер детали на чертеже:

3

Фитинг 90°, Orb-9/16 Ofs-11/16

Заводской номер: 9840601 Количество на модель: 2
9840601
2
4

Номер детали на чертеже:

4

Кольцо уплотнительное 9/16 IDX11/16 THK NITRI

Заводской номер: 9617873 Количество на модель: 5
9617873
5
5

Номер детали на чертеже:

5

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 9
9993141
9
6

Номер детали на чертеже:

6

Жиклер

Заводской номер: 81820047 Количество на модель: 2
81820047
2
7

Номер детали на чертеже:

7

Дроссель

Заводской номер: 9840380 Количество на модель: 2
9840380
2
8

Номер детали на чертеже:

8

Рукав 9.5x560 100R1

Заводской номер: 9840287 Количество на модель: 3
9840287
3
9

Номер детали на чертеже:

9

Рукав 9.3x450 100R1

Заводской номер: 9849203 Количество на модель: 1
9849203
1
11

Номер детали на чертеже:

11

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 1
9993143
1
12

Номер детали на чертеже:

12

Трубка главного тормозного цилиндра левая

Заводской номер: 9843682 Количество на модель: 1
9843682
1
13

Номер детали на чертеже:

13

Трубка главного тормозного цилиндра правая

Заводской номер: 9843683 Количество на модель: 1
9843683
1
14

Номер детали на чертеже:

14

Сливная трубка тормозного цилиндра

Заводской номер: 9843684 Количество на модель: 1
9843684
1
15

Номер детали на чертеже:

15

Рабочая трубка тормозного цилиндра

Заводской номер: 9843685 Количество на модель: 1
9843685
1
16

Номер детали на чертеже:

16

Штуцер 11/16orfs 3/4orb

Заводской номер: 9626421 Количество на модель: 2
9626421
2
17

Номер детали на чертеже:

17

Кольцо уплотнительное 0.644 IDX0.087 THK BUNA

Заводской номер: 128825 Количество на модель: 2
128825
2
18

Номер детали на чертеже:

18

Фиксатор

Заводской номер: 9861131 Количество на модель: 1
9861131
1
19

Номер детали на чертеже:

19

Гайка M6х1.0 Cl-8

Заводской номер: 9706755 Количество на модель: 1
9706755
1
20

Номер детали на чертеже:

20

Болт M6x1.0x40.0 Cl 8.8

Заводской номер: 43118 Количество на модель: 1
43118
1
21

Номер детали на чертеже:

21

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 1
9824259
1
22

Номер детали на чертеже:

22

Фиксирующая пластина

Заводской номер: 613122 Количество на модель: 1
613122
1
23

Номер детали на чертеже:

23

Цилиндр тормозной главный

Заводской номер: 9846314 Количество на модель: 1
9846314
1
24

Номер детали на чертеже:

24

Болт M10x1.50x25 Cl-10.9

Заводской номер: 9846677 Количество на модель: 3
9846677
3
25

Номер детали на чертеже:

25

Шайба М10

Заводской номер: 285072 Количество на модель: 3
285072
3
