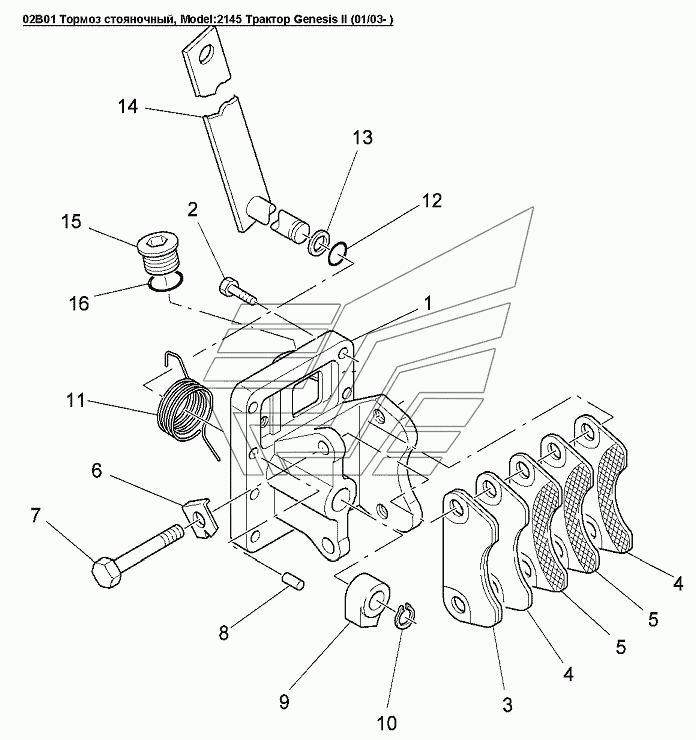

02B01 Тормоз стояночный Versatile серии GENESIS. Каталог 2008г.

02A03 Цилиндр тормозной главный Versatile серии GENESIS 02B02 Кронштейн стояночного тормоза Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Суппорт

Заводской номер: 86502256 Количество на модель: 1

86502256

1

2

Номер детали на чертеже:

2

Болт M10x1.5x35 Cl 8.8

Заводской номер: 9706704 Количество на модель: 6

9706704

6

3

Номер детали на чертеже:

3

Тормозная накладка, Genesis

Заводской номер: 9823492 Количество на модель: 1

9823492

1

4

Номер детали на чертеже:

4

Тормозная накладка

Заводской номер: 86502677 Количество на модель: 2

86502677

2

5

Номер детали на чертеже:

5

Тормозная накладка

Заводской номер: 86502678 Количество на модель: 2

86502678

2

6

Номер детали на чертеже:

6

Шайба петля

Заводской номер: 9849565 Количество на модель: 2

9849565

2

7

Номер детали на чертеже:

7

Болт M14x86PL SPL

Заводской номер: 86502257 Количество на модель: 2

86502257

2

8

Номер детали на чертеже:

8

Штифт 15.72x146.3

Заводской номер: 9823501 Количество на модель: 2

9823501

2

8

Номер детали на чертеже:

8

Штифт 10.0x20.0мм

Заводской номер: 86509334 Количество на модель: 2

86509334

2

9

Номер детали на чертеже:

9

Рычаг

Заводской номер: 86502258 Количество на модель: 1

86502258

1

10

Номер детали на чертеже:

10

Стопорное кольцо диам.17.50

Заводской номер: 300627 Количество на модель: 1

300627

1

11

Номер детали на чертеже:

11

Пружина наруж.диам. 54.00, длина 38.00

Заводской номер: 86502259 Количество на модель: 1

86502259

1

12

Номер детали на чертеже:

12

Уплотнительное кольцо, внут.диам.0.739dm толщина 0.103dm

Заводской номер: 80049858 Количество на модель: 1

80049858

1

13

Номер детали на чертеже:

13

Шайба диам.внутр.20.10 наруж. 23.90 толщина 4.0

Заводской номер: 9823521 Количество на модель: 1

9823521

1

14

Номер детали на чертеже:

14

Рычаг

Заводской номер: 86502261 Количество на модель: 1

86502261

1

15

Номер детали на чертеже:

15

Пробка М32х1.5

Заводской номер: 86503599 Количество на модель: 1

86503599

1

16

Номер детали на чертеже:

16

Уплотнительная шайба внутр.диам.32.40

Заводской номер: 86503600 Количество на модель: 1

86503600

1
