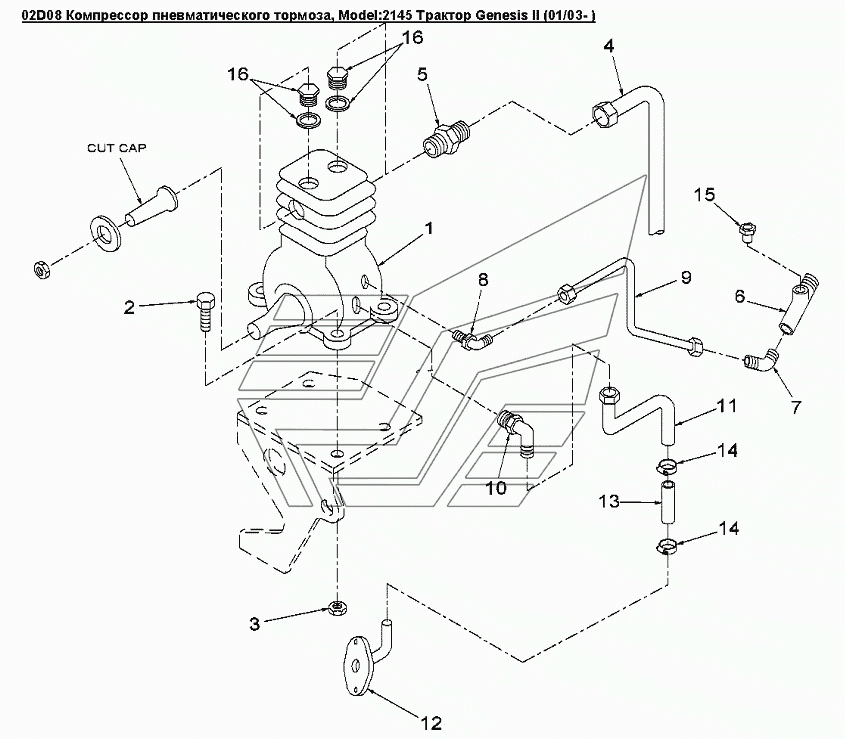

02D08 Компрессор пневматического тормоза Versatile серии GENESIS. Каталог 2008г.

02D07 Кронштейн клапана пневматического тормоза Versatile серии GENESIS 04D01 Система охлаждения тормозов Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Компрессор

Заводской номер: 86002576 Количество на модель: 1
86002576
1
2

Номер детали на чертеже:

2

Болт М8х1.25х45

Заводской номер: 386045 Количество на модель: 4
386045
4
3

Номер детали на чертеже:

3

Контргайка М8х1.25

Заводской номер: 86629542 Количество на модель: 4
86629542
4
4

Номер детали на чертеже:

4

Трубка, от компрессора до разгрузочного клапана

Заводской номер: 86030609 Количество на модель: 1
86030609
1
5

Номер детали на чертеже:

5

Переходник M26 x 1.5/M22 x 1.5

Заводской номер: 86010356 Количество на модель: 1
86010356
1
6

Номер детали на чертеже:

6

Тройник пневматической тормозной системы

Заводской номер: 86010981 Количество на модель: 1
86010981
1
7

Номер детали на чертеже:

7

Фитинг 90°, 1/4Npt x M12

Заводской номер: 86010359 Количество на модель: 1
86010359
1
8

Номер детали на чертеже:

8

Фитинг, 90° M10хM12

Заводской номер: 86010340 Количество на модель: 1
86010340
1
9

Номер детали на чертеже:

9

Рукав 1/4x650 100R6HT

Заводской номер: 86015975 Количество на модель: 1
86015975
1
10

Номер детали на чертеже:

10

Фитинг 90°, М22х1.50

Заводской номер: 86010342 Количество на модель: 1
86010342
1
11

Номер детали на чертеже:

11

Обратная трубка системы смазывания компрессора

Заводской номер: 86010960 Количество на модель: 1
86010960
1
12

Номер детали на чертеже:

12

Фланец обратного маслопровода

Заводской номер: 86024057 Количество на модель: 1
86024057
1
13

Номер детали на чертеже:

13

Рукав 5/8x90 100R6H

Заводской номер: 86011272 Количество на модель: 1
86011272
1
14

Номер детали на чертеже:

14

Хомут 1/2dm-1.375dm

Заводской номер: 9706921 Количество на модель: 2
9706921
2
15

Номер детали на чертеже:

15

Заглушка 3/8dm

Заводской номер: 80781 Количество на модель: 1
80781
1
