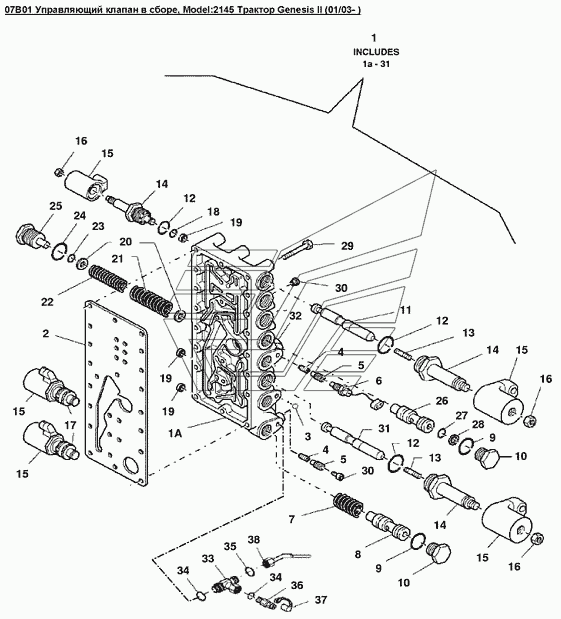

07B01 Управляющий клапан в сборе Versatile серии GENESIS. Каталог 2008г.

07A06 Муфта в сборе, F2 Versatile серии GENESIS 07A07 Муфта в сборе, F1 и механизм реверса Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

38

27

26

25

24

24

23

22

22

28

28

29

37

36

35

34

33

32

31

30

21

21

20

8

7

6

5

4

3

2

1A

9

10

11

19

18

17

16

15

14

13

12

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рукав 0.25dmх1870 100r16

Заводской номер: 86027386 Количество на модель: 1

86027386

1

Номер детали на чертеже:

Дисковая диафрагма

Заводской номер: 86500770 Количество на модель: 1

86500770

1

Номер детали на чертеже:

Золотник

Заводской номер: 86500774 Количество на модель: 1

86500774

1

Номер детали на чертеже:

Пробка-регулятор

Заводской номер: 86500747 Количество на модель: 1

86500747

1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: 503248 Количество на модель: 1

503248

1

Номер детали на чертеже:

Кольцо уплотнительное HYD/F 1.171IDx0.116TH

Заводской номер: 167268 Количество на модель: 1

167268

1

Номер детали на чертеже:

Регулировочная шайба, диам.внут.0.446 внеш.0.640,

Заводской номер: 86500773 Количество на модель: AR

86500773

AR

Номер детали на чертеже:

Пружина внутренняя

Заводской номер: 86500776 Количество на модель: 1

86500776

1

Номер детали на чертеже:

Пружина внутренняя

Заводской номер: 86032395 Количество на модель: 1

86032395

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 507237 Количество на модель: 1

507237

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 86500803 Количество на модель: 1

86500803

1

Номер детали на чертеже:

Болт

Заводской номер: 86500781 Количество на модель: 22

86500781

22

Номер детали на чертеже:

Пыльник, 1/8dm

Заводской номер: 86502604 Количество на модель: 1

86502604

1

Номер детали на чертеже:

Втулка

Заводской номер: 86502603 Количество на модель: 1

86502603

1

Номер детали на чертеже:

Кольцо уплотнительное 0.301 IDX0.070 THK 90DU

Заводской номер: 9825770 Количество на модель: 1

9825770

1

Номер детали на чертеже:

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1

165202

1

Номер детали на чертеже:

Тройник обратного клапана

Заводской номер: 86027387 Количество на модель: 1

86027387

1

Номер детали на чертеже:

Перепускной клапан охладителя

Заводской номер: 86011393 Количество на модель: 1

86011393

1

Номер детали на чертеже:

Плунжер и золотник в сборе

Заводской номер: 86500737 Количество на модель: 3

86500737

3

Номер детали на чертеже:

Пробка

Заводской номер: 86500830 Количество на модель: 9

86500830

9

Номер детали на чертеже:

Пружина внешняя

Заводской номер: 86500775 Количество на модель: 1

86500775

1

Номер детали на чертеже:

Пружина внешняя

Заводской номер: 86032396 Количество на модель: 1

86032396

1

Номер детали на чертеже:

Шайба

Заводской номер: 86500772 Количество на модель: 2

86500772

2

Номер детали на чертеже:

Модулятор

Заводской номер: 86500746 Количество на модель: 2

86500746

2

Номер детали на чертеже:

Пружина модулятора

Заводской номер: 8650730 Количество на модель: 2

8650730

2

Номер детали на чертеже:

Переключатель давления трансмиссии

Заводской номер: 9846124 Количество на модель: 1

9846124

1

Номер детали на чертеже:

Защитный канал

Заводской номер: 86500738 Количество на модель: 2

86500738

2

Номер детали на чертеже:

Сопло

Заводской номер: 86500726 Количество на модель: 2

86500726

2

Номер детали на чертеже:

Шарик диам.9/32dm

Заводской номер: 20063460 Количество на модель: 4

20063460

4

Номер детали на чертеже:

Прокладка клапана

Заводской номер: 86500760 Количество на модель: 1

86500760

1

Номер детали на чертеже:

Корпус клапана

Заводской номер: 86500757 Количество на модель: 1

86500757

1

Номер детали на чертеже:

Кольцо уплотнительное 116

Заводской номер: 49858 Количество на модель: 2

49858

2

Номер детали на чертеже:

Пробка с шестигранной головкой

Заводской номер: 86512512 Количество на модель: 3

86512512

3

Номер детали на чертеже:

Плунжер и золотник в сборе

Заводской номер: 86500739 Количество на модель: 6

86500739

6

Номер детали на чертеже:

Заглушка диам.0.425dm

Заводской номер: 86500741 Количество на модель: 3

86500741

3

Номер детали на чертеже:

Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm

Заводской номер: 49856 Количество на модель: 1

49856

1

Номер детали на чертеже:

Клапан соленоида

Заводской номер: 86017919 Количество на модель: 2

86017919

2

Номер детали на чертеже:

Контргайка нейлон 7/16NF GR5 PL

Заводской номер: 86500823 Количество на модель: 9

86500823

9

Номер детали на чертеже:

Соленоид трансмиссии

Заводской номер: 86500999 Количество на модель: 9

86500999

9

Номер детали на чертеже:

Корпус якоря гидроклапана

Заводской номер: 86500731 Количество на модель: 9

86500731

9

Номер детали на чертеже:

Пружина, ASTM-A228 длина 1.11dm наруж.диам.0.185dm

Заводской номер: 86500771 Количество на модель: 9

86500771

9

Номер детали на чертеже:

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 10

167266

10

Номер детали на чертеже:

Гидрораспределитель

Заводской номер: 86500759 Количество на модель: 1

86500759

1
