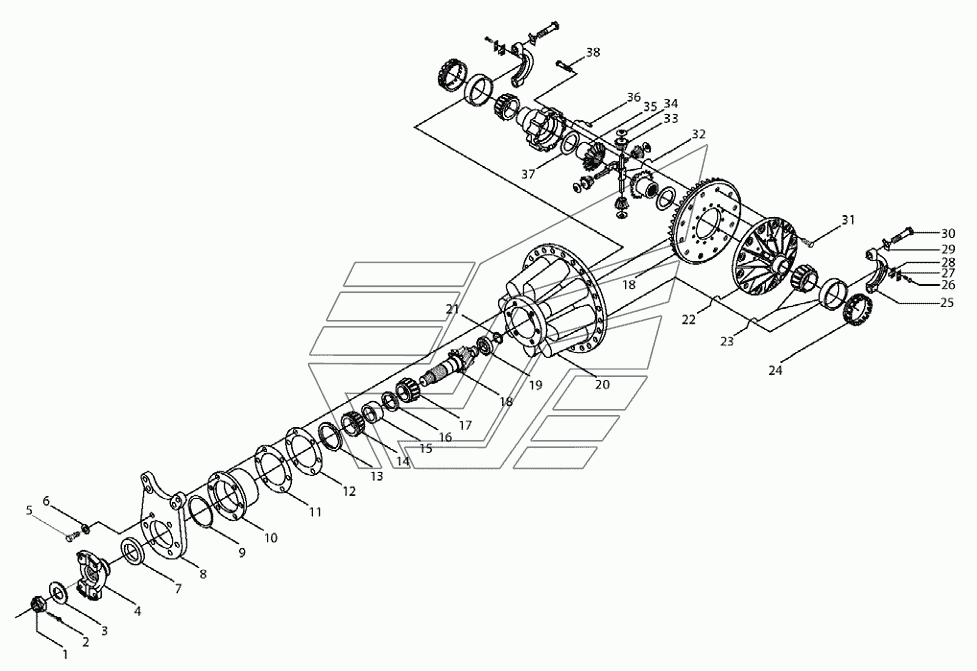

5DIF03 Дифференциал Okubo в сборе STD HHP-L4WD Versatile серии HHT. Каталог 2008г.

5DIF02 HH L4WD Дифференциал с блокировкой в сборе Versatile серии HHT 5DRL01 Карданные передачи Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

86031393

86031394

1

2

3

4

5

6

7

8

9

10

11

13

14

15

16

17

18

18

18

18

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Опора дифференциала - Standard RH Okubo-QD Series

Заводской номер: 86031393 Количество на модель: 1

86031393

1

Номер детали на чертеже:

Опора дифференциала - Standard LH Okubo-QD Series

Заводской номер: 86031394 Количество на модель: 1

86031394

1

1

Номер детали на чертеже:

1

Шплинт 8х75мм

Заводской номер: 9780086 Количество на модель: 1

9780086

1

2

Номер детали на чертеже:

2

Корончатая гайка

Заводской номер: 9704705 Количество на модель: 1

9704705

1

3

Номер детали на чертеже:

3

Шайба плоская диам.внутр.43.00 наруж.80.00, сталь

Заводской номер: 9780085 Количество на модель: 1

9780085

1

4

Номер детали на чертеже:

4

Вилка рычага для 8.5С карданного вала

Заводской номер: 86031882 Количество на модель: 1

86031882

1

5

Номер детали на чертеже:

5

Болт M16x2x70

Заводской номер: 120092 Количество на модель: 6

120092

6

6

Номер детали на чертеже:

6

Шайба 0.62dm

Заводской номер: 84057 Количество на модель: 6

84057

6

7

Номер детали на чертеже:

7

Уплотнение дифференциала масляное

Заводской номер: 86033848 Количество на модель: 1

86033848

1

8

Номер детали на чертеже:

8

Фланец

Заводской номер: 86033849 Количество на модель: 1

86033849

1

9

Номер детали на чертеже:

9

Уплотнение

Заводской номер: 86033847 Количество на модель: 1

86033847

1

10

Номер детали на чертеже:

10

Фланец

Заводской номер: 86033853 Количество на модель: 1

86033853

1

11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 86033852 Количество на модель: 1

86033852

1

13

Номер детали на чертеже:

13

Масляный сепаратор

Заводской номер: 9704704 Количество на модель: 1

9704704

1

14

Номер детали на чертеже:

14

Подшипник роликовый, диам.внутр.70 толщина 38 мм

Заводской номер: 9780081 Количество на модель: 1

9780081

1

15

Номер детали на чертеже:

15

Прокладка 504А, OKUBO HHP-L4WD

Заводской номер: 86033846 Количество на модель: 1

86033846

1

16

Номер детали на чертеже:

16

Прокладка 504А, OKUBO HHP-L4WD

Заводской номер: 86033845 Количество на модель: 1

86033845

1

17

Номер детали на чертеже:

17

Подшипник роликовый ET-30315D, OKUBO HHP-L4WD

Заводской номер: 86033851 Количество на модель: 1

86033851

1

18

Номер детали на чертеже:

18

Зубчатое колесо правое HHP L4WD

Заводской номер: 86033859 Количество на модель: 1

86033859

1

18

Номер детали на чертеже:

18

Зубчатое колесо левое HHP L4WD

Заводской номер: 86033858 Количество на модель: 1

86033858

1

18

Номер детали на чертеже:

18

Хвостовик правый

Заводской номер: 86033857 Количество на модель: 1

86033857

1

18

Номер детали на чертеже:

18

Хвостовик правый

Заводской номер: 86033856 Количество на модель: 1

86033856

1

18

Номер детали на чертеже:

18

Шестерня дифференциала, 37 зубьев

Заводской номер: 86033855 Количество на модель: 1

86033855

1

18

Номер детали на чертеже:

18

Шестерня дифференциала, 37 зубьев

Заводской номер: 86033854 Количество на модель: 1

86033854

1

19

Номер детали на чертеже:

19

Подшипник роликовый шестерни OKUBO Diff HHP-L4WD

Заводской номер: 86033865 Количество на модель: 1

86033865

1

20

Номер детали на чертеже:

20

Крышка корпуса дифференциала HHP-L4wd

Заводской номер: 86033862 Количество на модель: 1

86033862

1

21

Номер детали на чертеже:

21

Стопорное кольцо

Заводской номер: 9704701 Количество на модель: 1

9704701

1

22

Номер детали на чертеже:

22

Корпус дифференциала OKUBO HHP L4WD

Заводской номер: 86033844 Количество на модель: 1

86033844

1

23

Номер детали на чертеже:

23

Подшипник роликовый №32220, OKUBO HHP-L4WD

Заводской номер: 86033864 Количество на модель: 2

86033864

2

24

Номер детали на чертеже:

24

Гайка OKUBO HHP-L4WD

Заводской номер: 86033860 Количество на модель: 2

86033860

2

25

Номер детали на чертеже:

25

Крышка

Заводской номер: 86033861 Количество на модель: 2

86033861

2

26

Номер детали на чертеже:

26

Болт M10х1.25x20

Заводской номер: 9704693 Количество на модель: 4

9704693

4

27

Номер детали на чертеже:

27

Шайба плоская направляющая

Заводской номер: 9704692 Количество на модель: 2

9704692

2

28

Номер детали на чертеже:

28

Фиксатор

Заводской номер: 9704691 Количество на модель: 2

9704691

2

29

Номер детали на чертеже:

29

Фиксатор болта

Заводской номер: 9704689 Количество на модель: 4

9704689

4

30

Номер детали на чертеже:

30

Болт

Заводской номер: 9704688 Количество на модель: 4

9704688

4

31

Номер детали на чертеже:

31

Болт

Заводской номер: 9704894 Количество на модель: 12

9704894

12

32

Номер детали на чертеже:

32

Ось HHP-L4WD

Заводской номер: 86033837 Количество на модель: 2

86033837

2

33

Номер детали на чертеже:

33

Сателлит, 10 зубьев, HIC HHP-L4WD

Заводской номер: 86033839 Количество на модель: 4

86033839

4

34

Номер детали на чертеже:

34

Шайба оси сателлитов

Заводской номер: 86033838 Количество на модель: 4

86033838

4

35

Номер детали на чертеже:

35

Шестерня полуоси, 18 зубьев HHP L4WD

Заводской номер: 86033840 Количество на модель: 2

86033840

2

36

Номер детали на чертеже:

36

Штифт

Заводской номер: 9780084 Количество на модель: 2

9780084

2

37

Номер детали на чертеже:

37

Шайба шестерни

Заводской номер: 9704896 Количество на модель: 2

9704896

2

38

Номер детали на чертеже:

38

Болт

Заводской номер: 9704893 Количество на модель: 12

9704893

12
