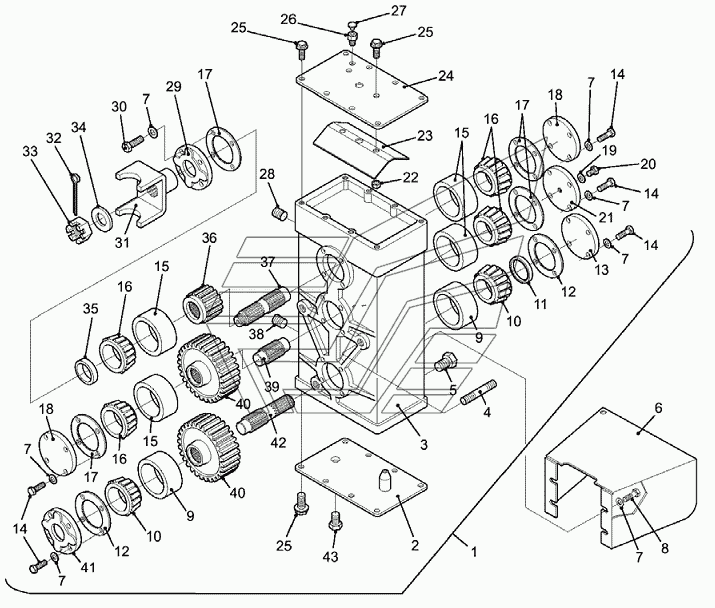

9ATT01 Редуктор понижающий механизма отбора мощности в сборе BUH HH-L4WD Versatile серии HHT. Каталог 2008г.

3STR01 Стартер в сборе Versatile серии HHT 9ATT02 Грузы передние - HHP L4WD Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Редуктор в сборе, L4WD

Заводской номер: 86028081 Количество на модель: 1
86028081
1
2

Номер детали на чертеже:

2

Крышка редуктора нижняя

Заводской номер: 86030726 Количество на модель: 1
86030726
1
3

Номер детали на чертеже:

3

Корпус редуктора

Заводской номер: 9707397 Количество на модель: 1
9707397
1
4

Номер детали на чертеже:

4

Шпилька, диам.1.0dm, длина 4.50dm

Заводской номер: 9672497 Количество на модель: 3
9672497
3
5

Номер детали на чертеже:

5

Пробка 1-1/16orb

Заводской номер: 163410 Количество на модель: 1
163410
1
6

Номер детали на чертеже:

6

Экран

Заводской номер: 86028077 Количество на модель: 1
86028077
1
7

Номер детали на чертеже:

7

Шайба 0.469X0.750X0.095 HDN

Заводской номер: 9790555 Количество на модель: 28
9790555
28
8

Номер детали на чертеже:

8

Болт Gr-5 7/16dm-14x3/4

Заводской номер: 280244 Количество на модель: 4
280244
4
9

Номер детали на чертеже:

9

Обойма наружная подшипника, диам.наруж.82.93 толщина 23.81мм

Заводской номер: V17370 Количество на модель: 2
V17370
2
10

Номер детали на чертеже:

10

Обойма внутренняя конического подшипника, диам.внут.1.75dm толщина 0.99dm

Заводской номер: 529523 Количество на модель: 2
529523
2
11

Номер детали на чертеже:

11

Сальник диам.внутр. 1.75 наруж.2.50, ширина 0.31

Заводской номер: V16275 Количество на модель: 1
V16275
1
12

Номер детали на чертеже:

12

Шайба 0.05

Заводской номер: 9702541 Количество на модель: 2
9702541
2
12

Номер детали на чертеже:

12

Шайба 0.075

Заводской номер: 9702542 Количество на модель: 2
9702542
2
12

Номер детали на чертеже:

12

Шайба 0.25

Заводской номер: 9702539 Количество на модель: 2
9702539
2
12

Номер детали на чертеже:

12

Шайба 0.50

Заводской номер: 9702538 Количество на модель: 2
9702538
2
13

Номер детали на чертеже:

13

Крышка вторичного вала КПП

Заводской номер: 9702534 Количество на модель: 1
9702534
1
14

Номер детали на чертеже:

14

Винт с гексагональной головкой 0.44x1.00 Gr8 Pl

Заводской номер: 280410 Количество на модель: 20
280410
20
15

Номер детали на чертеже:

15

Кольцо подшипника наружное 4.13ODX0.94THK

Заводской номер: 517511 Количество на модель: 4
517511
4
16

Номер детали на чертеже:

16

Подшипник конический 44.45IDX30.16THK

Заводской номер: 9672496 Количество на модель: 4
9672496
4
17

Номер детали на чертеже:

17

Прокладка крышки, 0.003dm

Заводской номер: 9672498 Количество на модель: 4
9672498
4
17

Номер детали на чертеже:

17

Прокладка крышки, 0.02dm

Заводской номер: V48610 Количество на модель: 4
V48610
4
17

Номер детали на чертеже:

17

Прокладка крышки, 0.01dm

Заводской номер: V48609 Количество на модель: 1
V48609
1
17

Номер детали на чертеже:

17

Прокладка крышки, 0.005dm

Заводской номер: 9672499 Количество на модель: 4
9672499
4
18

Номер детали на чертеже:

18

Крышка

Заводской номер: 9672486 Количество на модель: 2
9672486
2
19

Номер детали на чертеже:

19

Шайба 13.00x24.00x0.95 HDN BI

Заводской номер: 9672414 Количество на модель: 1
9672414
1
20

Номер детали на чертеже:

20

Пробка 7/16 - 20

Заводской номер: 9672438 Количество на модель: 1
9672438
1
21

Номер детали на чертеже:

21

Крышка подшипника

Заводской номер: 9702537 Количество на модель: 1
9702537
1
22

Номер детали на чертеже:

22

Контргайка 0.38NC GR5 PL

Заводской номер: 80463 Количество на модель: 2
80463
2
23

Номер детали на чертеже:

23

Экран

Заводской номер: 9701035 Количество на модель: 1
9701035
1
24

Номер детали на чертеже:

24

Крышка редуктора

Заводской номер: 9701033 Количество на модель: 1
9701033
1
25

Номер детали на чертеже:

25

Болт 3/8dmx16x1dm

Заводской номер: 9706726 Количество на модель: 18
9706726
18
26

Номер детали на чертеже:

26

Сапун 0.5-Psi, 16-Hex1/4 - 18Nptf

Заводской номер: 86002107 Количество на модель: 1
86002107
1
27

Номер детали на чертеже:

27

Пробка 1/8, пластик

Заводской номер: 31131 Количество на модель: 1
31131
1
28

Номер детали на чертеже:

28

Заглушка 1/2dm

Заводской номер: 9672320 Количество на модель: 4
9672320
4
29

Номер детали на чертеже:

29

Крышка подшипника

Заводской номер: 9672485 Количество на модель: 1
9672485
1
30

Номер детали на чертеже:

30

Болт шестигранный 0.44x1.25GR8 PL

Заводской номер: 86505834 Количество на модель: 4
86505834
4
31

Номер детали на чертеже:

31

ВИЛКА РЫЧАГА СЕРИИ 1550

Заводской номер: 9700670 Количество на модель: 1
9700670
1
32

Номер детали на чертеже:

32

Шплинт 5/32х2dm

Заводской номер: V17442 Количество на модель: 1
V17442
1
33

Номер детали на чертеже:

33

Корончатая гайка 1.25 18unef

Заводской номер: 165916 Количество на модель: 1
165916
1
34

Номер детали на чертеже:

34

Шайба 1.312x2.250x0.12 Pl

Заводской номер: 86050252 Количество на модель: 1
86050252
1
35

Номер детали на чертеже:

35

Уплотнение масляное внут. O2,38хвнеш. O3,35х0,

Заводской номер: 86508488 Количество на модель: 1
86508488
1
36

Номер детали на чертеже:

36

Шестерня, 21 зуб

Заводской номер: V48240 Количество на модель: 1
V48240
1
37

Номер детали на чертеже:

37

Первичный вал

Заводской номер: V48242 Количество на модель: 1
V48242
1
38

Номер детали на чертеже:

38

Пробка 3/4NPTF

Заводской номер: 86505943 Количество на модель: 1
86505943
1
39

Номер детали на чертеже:

39

Вал промежуточный

Заводской номер: 9672326 Количество на модель: 1
9672326
1
40

Номер детали на чертеже:

40

Шестерня, 43 зуба

Заводской номер: V48241 Количество на модель: 2
V48241
2
41

Номер детали на чертеже:

41

Крышка

Заводской номер: 9702535 Количество на модель: 1
9702535
1
42

Номер детали на чертеже:

42

Вторичный вал

Заводской номер: 9672327 Количество на модель: 1
9672327
1
43

Номер детали на чертеже:

43

Пробка

Заводской номер: 50213 Количество на модель: 1
50213
1
