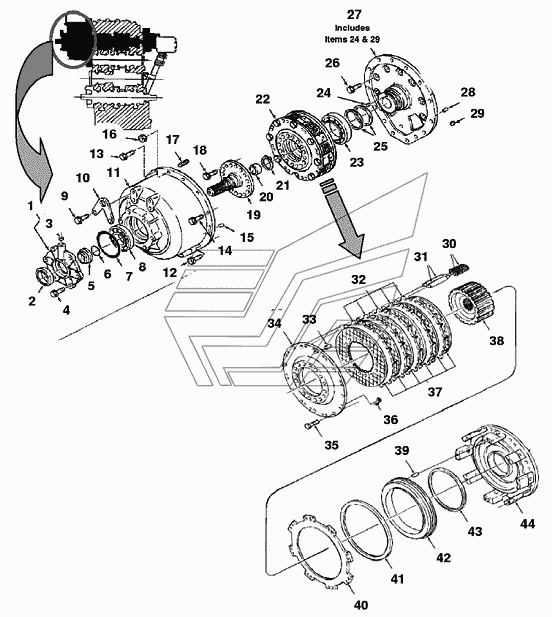

5TRN03a Муфта сцепления в сборе Versatile серии HHT. Каталог 2008г.

5TRN03 Первичный вал в сборе Versatile серии HHT 5TRN04 Вал промежуточный 2-й в сборе Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

2

3

4

5

5

6

6

7

8

9

9

10

11

12

13

14

15

16

19

19

20

21

22

23

24

25

27

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка муфты сцепления

Заводской номер: 86001277 Количество на модель: 1

86001277

1

2

Номер детали на чертеже:

2

Уплотнение масляное D65x90x13

Заводской номер: 86033729 Количество на модель: 1

86033729

1

2

Номер детали на чертеже:

2

Уплотнение масляное внут. O2,38хвнеш. O3,35х0,

Заводской номер: 86508488 Количество на модель: 1

86508488

1

3

Номер детали на чертеже:

3

Дроссель M8х1.25 - 8 диам.1.8

Заводской номер: 86001347 Количество на модель: 1

86001347

1

4

Номер детали на чертеже:

4

Болт M12x1.75x30 Cl-8.8

Заводской номер: 9670066 Количество на модель: 6

9670066

6

5

Номер детали на чертеже:

5

Манжета

Заводской номер: 86033556 Количество на модель: 1

86033556

1

5

Номер детали на чертеже:

5

Манжета

Заводской номер: 86001275 Количество на модель: 1

86001275

1

6

Номер детали на чертеже:

6

Кольцо уплотнительное JIS G45 сцепления

Заводской номер: 86001274 Количество на модель: 1

86001274

1

6

Номер детали на чертеже:

6

Уплотнительное кольцо JIS B2401 G50

Заводской номер: 86033557 Количество на модель: 1

86033557

1

7

Номер детали на чертеже:

7

Кольцо уплотнительное JIS G130

Заводской номер: 86001318 Количество на модель: 1

86001318

1

8

Номер детали на чертеже:

8

Подшипник шариковый 55.00IDX120.0ODX29.0

Заводской номер: 86509787 Количество на модель: 1

86509787

1

9

Номер детали на чертеже:

9

Шайба 13.27X24.00X2.500 PL

Заводской номер: 86511324 Количество на модель: 2

86511324

2

9

Номер детали на чертеже:

9

Болт M12x1.75x25 8.8 Pl

Заводской номер: 300388 Количество на модель: 2

300388

2

10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 86001253 Количество на модель: 1

86001253

1

11

Номер детали на чертеже:

11

Корпус муфты

Заводской номер: 86033555 Количество на модель: 1

86033555

1

12

Номер детали на чертеже:

12

Винт с гексагональной головкой с фланцами M12x75

Заводской номер: 86509604 Количество на модель: 6

86509604

6

13

Номер детали на чертеже:

13

Болт М12

Заводской номер: 86021653 Количество на модель: 2

86021653

2

14

Номер детали на чертеже:

14

Болт M12x40 Cl-8.8

Заводской номер: 9804268 Количество на модель: 6

9804268

6

15

Номер детали на чертеже:

15

Штифт 12.0x24.0

Заводской номер: 86508495 Количество на модель: 2

86508495

2

16

Номер детали на чертеже:

16

Гайка M12х1.75

Заводской номер: 337475 Количество на модель: 2

337475

2

19

Номер детали на чертеже:

19

Фланец входного вала сцепления трансмиссии

Заводской номер: 86002437 Количество на модель: 1

86002437

1

19

Номер детали на чертеже:

19

Фланец вала муфты

Заводской номер: 86033559 Количество на модель: 1

86033559

1

20

Номер детали на чертеже:

20

Втулка

Заводской номер: 86001325 Количество на модель: 1

86001325

1

21

Номер детали на чертеже:

21

Стопорное кольцо М55

Заводской номер: 327911 Количество на модель: 1

327911

1

22

Номер детали на чертеже:

22

Муфта сцепления

Заводской номер: 86033573 Количество на модель: 1

86033573

1

23

Номер детали на чертеже:

23

Подшипник шариковый 105.00IDX145.0ODX20.0

Заводской номер: 86509788 Количество на модель: 1

86509788

1

24

Номер детали на чертеже:

24

Пробка 1/8

Заводской номер: 86001321 Количество на модель: 1

86001321

1

25

Номер детали на чертеже:

25

Кольцо уплотнительное

Заводской номер: 86001272 Количество на модель: 2

86001272

2

27

Номер детали на чертеже:

27

Плита с пробкой и отверстием

Заводской номер: 86001322 Количество на модель: 1

86001322

1

29

Номер детали на чертеже:

29

Ввертыш М8х1.25 внут.диам.4

Заводской номер: 86001271 Количество на модель: 1

86001271

1

30

Номер детали на чертеже:

30

Пружина возврата диска сцепления

Заводской номер: 86033562 Количество на модель: 12

86033562

12

31

Номер детали на чертеже:

31

Стержень

Заводской номер: 86033563 Количество на модель: 16

86033563

16

32

Номер детали на чертеже:

32

Диски сцепления стальные

Заводской номер: 86001231 Количество на модель: 7

86001231

7

33

Номер детали на чертеже:

33

Штифт 10.0x20.0мм

Заводской номер: 86509334 Количество на модель: 1

86509334

1

34

Номер детали на чертеже:

34

Диск

Заводской номер: 86002436 Количество на модель: 1

86002436

1

35

Номер детали на чертеже:

35

Болт M10x30 Cl-8.8

Заводской номер: 9804262 Количество на модель: 8

9804262

8

36

Номер детали на чертеже:

36

Пружина разделитель

Заводской номер: 86019033 Количество на модель: 32

86019033

32

37

Номер детали на чертеже:

37

Диск фрикционный 11 внутр.

Заводской номер: 86001232 Количество на модель: 8

86001232

8

38

Номер детали на чертеже:

38

Ступица главной фрикционной муфты

Заводской номер: 86001230 Количество на модель: 1

86001230

1

39

Номер детали на чертеже:

39

Штифт

Заводской номер: 86033571 Количество на модель: 1

86033571

1

40

Номер детали на чертеже:

40

Диск

Заводской номер: 86001225 Количество на модель: 1

86001225

1

41

Номер детали на чертеже:

41

Кольцо внешнее

Заводской номер: 86001229 Количество на модель: 1

86001229

1

42

Номер детали на чертеже:

42

Поршень

Заводской номер: 86033570 Количество на модель: 1

86033570

1

43

Номер детали на чертеже:

43

Кольцо внутреннее

Заводской номер: 86001227 Количество на модель: 1

86001227

1

44

Номер детали на чертеже:

44

Корпус муфты

Заводской номер: 86033572 Количество на модель: 1

86033572

1
