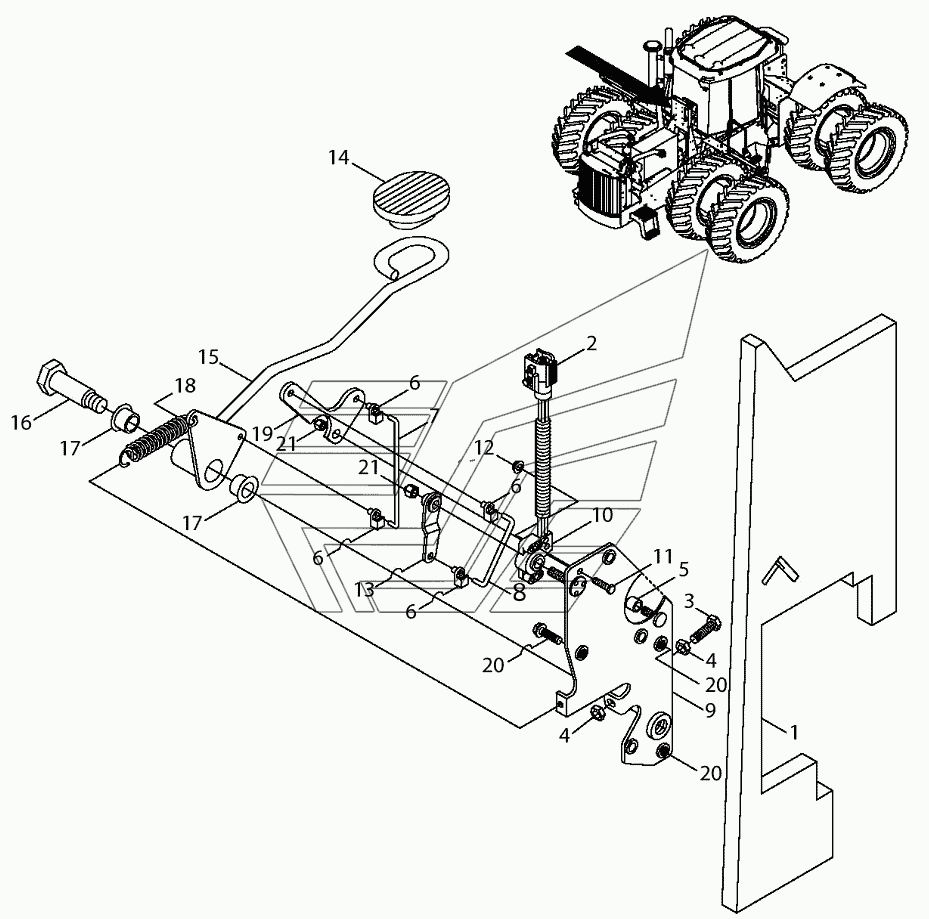

8ACL01 Педаль акселератора с тягой в сборе Versatile серии HHT. Каталог 2008г.

7BRK02 Обслуживание тормозного клапана (Dual-S6) Versatile серии HHT 8CAB01 Кабина в сборе с окнами и дверью Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Правый изолятор

Заводской номер: 86032232 Количество на модель: 1
86032232
1
2

Номер детали на чертеже:

2

Потенциометр

Заводской номер: 9821734 Количество на модель: 1
9821734
1
3

Номер детали на чертеже:

3

Болт M8x25 Cl-8.8

Заводской номер: 43127 Количество на модель: 1
43127
1
4

Номер детали на чертеже:

4

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 2
9706690
2
5

Номер детали на чертеже:

5

Втулка диам.наруж. 0.75dm толщина 0.50dm

Заводской номер: 86029627 Количество на модель: 1
86029627
1
6

Номер детали на чертеже:

6

Клипса

Заводской номер: 9821714 Количество на модель: 4
9821714
4
7

Номер детали на чертеже:

7

Тяга 112мм

Заводской номер: 86029653 Количество на модель: 1
86029653
1
8

Номер детали на чертеже:

8

Тяга, длина 67мм

Заводской номер: 86029819 Количество на модель: 1
86029819
1
9

Номер детали на чертеже:

9

Кронштейн L4WD

Заводской номер: 86029667 Количество на модель: 1
86029667
1
10

Номер детали на чертеже:

10

Переключатель с сердечником

Заводской номер: 9843787 Количество на модель: 1
9843787
1
11

Номер детали на чертеже:

11

Болт M4x25 Cl-8.8

Заводской номер: 86029826 Количество на модель: 1
86029826
1
12

Номер детали на чертеже:

12

Контргайка с нейлоновой вставкой M4

Заводской номер: 86029828 Количество на модель: 1
86029828
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 9821715 Количество на модель: 1
9821715
1
14

Номер детали на чертеже:

14

Подушка, резина

Заводской номер: 9821941 Количество на модель: 1
9821941
1
15

Номер детали на чертеже:

15

Педаль акселератора

Заводской номер: 86029727 Количество на модель: 1
86029727
1
16

Номер детали на чертеже:

16

Болт М12х1.75 - 6g

Заводской номер: 86029728 Количество на модель: 1
86029728
1
17

Номер детали на чертеже:

17

Втулка диам.внутр.16 наруж. 24 длина 16мм

Заводской номер: 86029830 Количество на модель: 2
86029830
2
18

Номер детали на чертеже:

18

Пружина диаметр 0.75, длина 79.4

Заводской номер: 86029873 Количество на модель: 1
86029873
1
19

Номер детали на чертеже:

19

Уголок системы рычагов

Заводской номер: 86029626 Количество на модель: 1
86029626
1
20

Номер детали на чертеже:

20

Болт M6x16 Cl-8.8 Pl

Заводской номер: 9804255 Количество на модель: 3
9804255
3
21

Номер детали на чертеже:

21

Контргайка с нейлоновой вставкой M8 класс 8 PL

Заводской номер: 9670023 Количество на модель: 2
9670023
2
