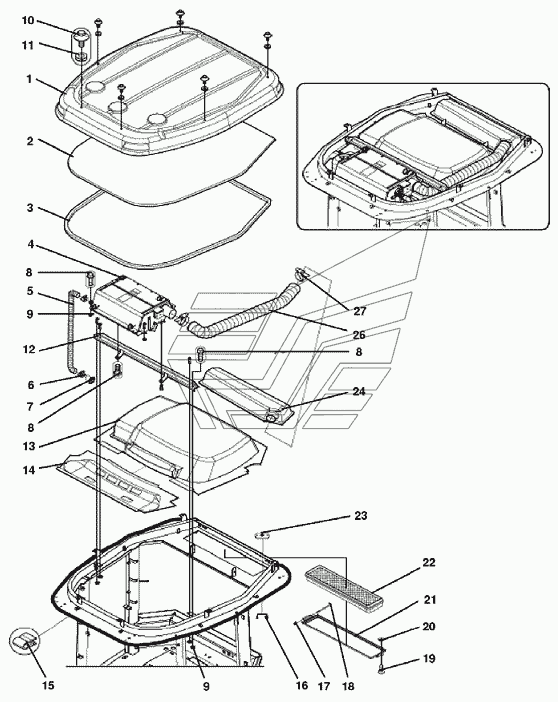

8RHA01 Крыша кабины и система микроклимата в сборе Versatile серии HHT. Каталог 2008г.

8OPC04 Пульт гидравлики Versatile серии HHT 8RHL01 Оборудование крыши кабины и системы контроля в сборе Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крыша

Заводской номер: 86032537 Количество на модель: 1
86032537
1
2

Номер детали на чертеже:

2

Изоляционный материал

Заводской номер: 86033013 Количество на модель: 1
86033013
1
3

Номер детали на чертеже:

3

Уплотнение экрана кабины, длина 6060мм

Заводской номер: 86033016 Количество на модель: 1
86033016
1
4

Номер детали на чертеже:

4

Испаритель HHP-L4wd

Заводской номер: 86032453 Количество на модель: 1
86032453
1
5

Номер детали на чертеже:

5

Рукав 2.5dmx1950мм

Заводской номер: 86032397 Количество на модель: 1
86032397
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: 45014 Количество на модель: 2
45014
2
7

Номер детали на чертеже:

7

Вентиляционная решетка 3dm

Заводской номер: 9705753 Количество на модель: 1
9705753
1
8

Номер детали на чертеже:

8

Болт шестигранный FLG M 8x25 8.8PL

Заводской номер: 9671714 Количество на модель: 8
9671714
8
9

Номер детали на чертеже:

9

Гайка шестигранная USR M 8 PL

Заводской номер: 86505868 Количество на модель: 6
86505868
6
10

Номер детали на чертеже:

10

Болт М10х25

Заводской номер: VI04137 Количество на модель: 6
VI04137
6
11

Номер детали на чертеже:

11

Уплотнение

Заводской номер: 86026822 Количество на модель: 6
86026822
6
12

Номер детали на чертеже:

12

Опора испарителя

Заводской номер: 86032107 Количество на модель: 1
86032107
1
13

Номер детали на чертеже:

13

Экран крыши задний, HHP/L4WD

Заводской номер: 86035896 Количество на модель: 1
86035896
1
14

Номер детали на чертеже:

14

Экран крыши передний, HHP-L4WD

Заводской номер: 86035897 Количество на модель: 1
86035897
1
15

Номер детали на чертеже:

15

Уплотнение экрана кабины

Заводской номер: 86033469 Количество на модель: 1
86033469
1
16

Номер детали на чертеже:

16

Заклепка №45, 1/8x0.462in Gr-19

Заводской номер: V33763 Количество на модель: 2
V33763
2
17

Номер детали на чертеже:

17

Контргайка 0.38NC GR5 PL

Заводской номер: 80463 Количество на модель: 1
80463
1
18

Номер детали на чертеже:

18

Стержень 0.375dmх225мм

Заводской номер: 86033163 Количество на модель: 1
86033163
1
19

Номер детали на чертеже:

19

Шпилька ловушки фильтра

Заводской номер: 86502338 Количество на модель: 1
86502338
1
20

Номер детали на чертеже:

20

Гайка с нейлоновой вставкой SPL

Заводской номер: 86500364 Количество на модель: 1
86500364
1
21

Номер детали на чертеже:

21

Рама фильтра кабины

Заводской номер: 86032242 Количество на модель: 1
86032242
1
22

Номер детали на чертеже:

22

Фильтр кабины

Заводской номер: 86032161 Количество на модель: 1
86032161
1
23

Номер детали на чертеже:

23

Розетка

Заводской номер: 86500363 Количество на модель: 1
86500363
1
24

Номер детали на чертеже:

24

Крышка фильтра испарителя

Заводской номер: 86031628 Количество на модель: 1
86031628
1
26

Номер детали на чертеже:

26

Рукав 4.0dmх1550мм

Заводской номер: 86032807 Количество на модель: 1
86032807
1
27

Номер детали на чертеже:

27

Хомут 4.5dm

Заводской номер: 246047 Количество на модель: 2
246047
2
