  6. 6HTC01 Схема подключения гидробака

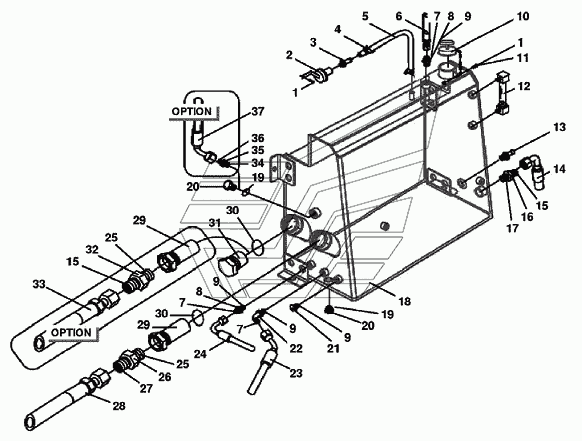

6HTC01 Схема подключения гидробака Versatile серии HHT. Каталог 2008г.

6HFS01 Фильтр гидравлической системы, установка и подключение Versatile серии HHT HTP01 Подключение гидравлического насоса Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт M6x16 Cl-8.8 Pl

Заводской номер: 9804255 Количество на модель: 2
9804255
2
2

Номер детали на чертеже:

2

Клапан

Заводской номер: 9704438 Количество на модель: 1
9704438
1
3

Номер детали на чертеже:

3

Шланговое соединение 5/8x1/2NPT

Заводской номер: 86010532 Количество на модель: 1
86010532
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: V21193 Количество на модель: 2
V21193
2
5

Номер детали на чертеже:

5

Шланг высокого давления 5/8x900

Заводской номер: 86010608 Количество на модель: 1
86010608
1
6

Номер детали на чертеже:

6

Рукав 1/2dmх400мм 100r1

Заводской номер: 86032876 Количество на модель: 1
86032876
1
7

Номер детали на чертеже:

7

Кольцо уплотнительное 0.489 IDX0.070 THK BUNA

Заводской номер: 9992298 Количество на модель: 3
9992298
3
8

Номер детали на чертеже:

8

Штуцер 1-3/6orfsx3/4orb

Заводской номер: 9992305 Количество на модель: 2
9992305
2
9

Номер детали на чертеже:

9

Кольцо уплотнительное 0.644 IDX0.087 THK BUNA

Заводской номер: 128825 Количество на модель: 4
128825
4
10

Номер детали на чертеже:

10

Колпачок патрубка наливного

Заводской номер: 9705728 Количество на модель: 1
9705728
1
11

Номер детали на чертеже:

11

Контргайка с нейлоновой вставкой M6 класс 10 PL

Заводской номер: 86514335 Количество на модель: 1
86514335
1
12

Номер детали на чертеже:

12

Стекло смотровое уровня масла

Заводской номер: 9705718 Количество на модель: 1
9705718
1
13

Номер детали на чертеже:

13

Датчик температуры двигателя и трансмиссии

Заводской номер: 9824802 Количество на модель: 1
9824802
1
14

Номер детали на чертеже:

14

Рукав 1dmх550мм 100r1

Заводской номер: 86032870 Количество на модель: 1
86032870
1
15

Номер детали на чертеже:

15

Кольцо уплотнительное 0.926 IDX0.070 THK BU

Заводской номер: 9824050 Количество на модель: 2
9824050
2
16

Номер детали на чертеже:

16

Штуцер 1-7/16orfsx1-5/16orb

Заводской номер: 9824055 Количество на модель: 1
9824055
1
17

Номер детали на чертеже:

17

Кольцо уплотнительное HYD/F 1.171IDx0.116TH

Заводской номер: 167268 Количество на модель: 1
167268
1
18

Номер детали на чертеже:

18

Гидробак HHP-L4wd

Заводской номер: 86031877 Количество на модель: 1
86031877
1
19

Номер детали на чертеже:

19

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 2
167266
2
20

Номер детали на чертеже:

20

Пробка 1-1/16orb

Заводской номер: 163410 Количество на модель: 2
163410
2
21

Номер детали на чертеже:

21

Пробка 7/8, 3/4dm 16unf-2A

Заводской номер: 214389 Количество на модель: 1
214389
1
22

Номер детали на чертеже:

22

Фитинг 45, 3/4orb 13/16ofs

Заводской номер: 86512032 Количество на модель: 1
86512032
1
23

Номер детали на чертеже:

23

Рукав 1/2dmх2125мм 100r1

Заводской номер: 86032832 Количество на модель: 1
86032832
1
24

Номер детали на чертеже:

24

Рукав 1/2dmх3050мм 100r17

Заводской номер: 86032866 Количество на модель: 1
86032866
1
25

Номер детали на чертеже:

25

Кольцо уплотнительное 1.60 IDX1.88 THK NITR

Заводской номер: 570186 Количество на модель: 2
570186
2
26

Номер детали на чертеже:

26

Штуцер 1-11/16orfs 1-5/8orb

Заводской номер: 9840325 Количество на модель: 1
9840325
1
28

Номер детали на чертеже:

28

Рукав 1.25dmх2700мм 100r1

Заводской номер: 86032851 Количество на модель: 1
86032851
1
29

Номер детали на чертеже:

29

Фильтр всасывающей линии гидробака

Заводской номер: 86032678 Количество на модель: 1
86032678
1
30

Номер детали на чертеже:

30

Кольцо уплотнительное 2.327 IDX0.114 THK BUNA

Заводской номер: 9846875 Количество на модель: 1
9846875
1
31

Номер детали на чертеже:

31

Пробка 32-Orb, 2-1/2x12 Unf-2A

Заводской номер: 86033651 Количество на модель: 1
86033651
1
32

Номер детали на чертеже:

32

Штуцер 1-7/16orfs 1-5/8orb

Заводской номер: 86033262 Количество на модель: 1
86033262
1
33

Номер детали на чертеже:

33

Рукав 3/4dmх2525мм 100r1

Заводской номер: 86033144 Количество на модель: 1
86033144
1
34

Номер детали на чертеже:

34

Отсутствует спецификация для данного чертежа

Заводской номер: NA Количество на модель: 1
NA
1
35

Номер детали на чертеже:

35

Клапан гидравлический, 5-Psi, 1.188orfs 1.062orb 12un-2A

Заводской номер: 86033233 Количество на модель: 1
86033233
1
36

Номер детали на чертеже:

36

Кольцо уплотнительное 0.739 IDX0.070 THK BUNA

Заводской номер: 9991976 Количество на модель: 1
9991976
1
37

Номер детали на чертеже:

37

Рукав 3/4dmх1500мм 100r1

Заводской номер: 86033153 Количество на модель: 1
86033153
1
