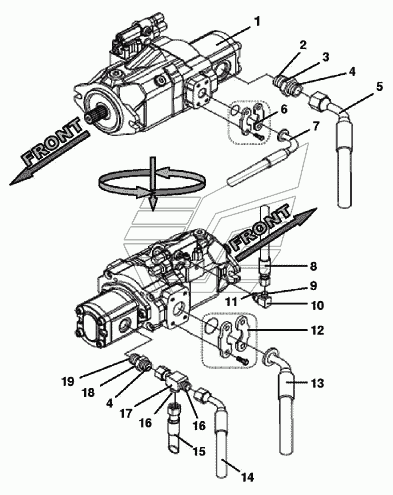

6HTP02 Подключение гидравлического насоса Versatile серии HHT. Каталог 2008г.

HTP01 Подключение гидравлического насоса Versatile серии HHT 6HYD01 Схема перемещения жидкости в гидравлической системе Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Плунжерный насос 45/22cc, HHP

Заводской номер: 86031634 Количество на модель: 1
86031634
1
2

Номер детали на чертеже:

2

Кольцо уплотнительное HYD/F 1.171IDx0.116TH

Заводской номер: 167268 Количество на модель: 1
167268
1
3

Номер детали на чертеже:

3

Штуцер 1.1875orfs 1.3125orb

Заводской номер: 86033259 Количество на модель: 1
86033259
1
4

Номер детали на чертеже:

4

Кольцо уплотнительное 0.739 IDX0.070 THK BUNA

Заводской номер: 9991976 Количество на модель: 2
9991976
2
5

Номер детали на чертеже:

5

Рукав 3/4dmх2525мм 100r1

Заводской номер: 86033144 Количество на модель: 1
86033144
1
6

Номер детали на чертеже:

6

Хомут 16

Заводской номер: 86033240 Количество на модель: 1
86033240
1
7

Номер детали на чертеже:

7

Рукав 3/4dmх825мм 100r17

Заводской номер: 86033147 Количество на модель: 1
86033147
1
8

Номер детали на чертеже:

8

Рукав 3/8dmх725мм 100r17

Заводской номер: 86033148 Количество на модель: 1
86033148
1
9

Номер детали на чертеже:

9

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 1
9993141
1
10

Номер детали на чертеже:

10

Фитинг 90, 7/16orb 11/16ofs

Заводской номер: 9843592 Количество на модель: 1
9843592
1
11

Номер детали на чертеже:

11

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1
165202
1
12

Номер детали на чертеже:

12

Хомут 24

Заводской номер: 86033239 Количество на модель: 1
86033239
1
13

Номер детали на чертеже:

13

Рукав 1dmх3150мм 100r1

Заводской номер: 86033146 Количество на модель: 1
86033146
1
14

Номер детали на чертеже:

14

Рукав 3/4dmх3025мм 100r1

Заводской номер: 86033145 Количество на модель: 1
86033145
1
15

Номер детали на чертеже:

15

Рукав 3/4dmх800мм 100r17

Заводской номер: 86033149 Количество на модель: 1
86033149
1
16

Номер детали на чертеже:

16

Кольцо уплотнительное вн. O 1.048xтолщина 0.116

Заводской номер: 9626929 Количество на модель: 2
9626929
2
17

Номер детали на чертеже:

17

Тройник 1-3/16Orfs, 1-3/16Orfs

Заводской номер: 86033270 Количество на модель: 1
86033270
1
18

Номер детали на чертеже:

18

Штуцер 1 3/16 Orfsx7/8 Orb

Заводской номер: 86033260 Количество на модель: 1
86033260
1
19

Номер детали на чертеже:

19

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1
167269
1
