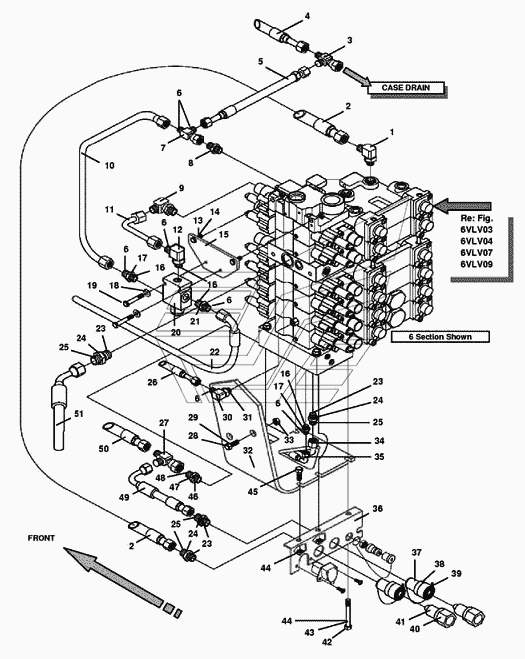

6HYD04d Электрогидравлический клапан навесного оборудования, секция 4 и 6 Versatile серии HHT. Каталог 2008г.

6HYD04c Гидравлический клапан навесного оборудования, секция 6 Versatile серии HHT 6MCB01 Управляющий модуль Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

49

3

4

4

5

5

6

6

7

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

30

32

51

33

50

34

34

35

48

36

37

47

46

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Фитинг 90, 1-3/16orfs 7/8orb

Заводской номер: 86033550 Количество на модель: 1

86033550

1

2

Номер детали на чертеже:

2

Рукав 3/4х950 100r17

Заводской номер: 86034125 Количество на модель: 1

86034125

1

49

Номер детали на чертеже:

49

Рукав 3/4dmх925мм 100r1

Заводской номер: 86034126 Количество на модель: 1

86034126

1

3

Номер детали на чертеже:

3

Тройник со стяжной гайкой 3/4fjicx3/4mjic

Заводской номер: 86033350 Количество на модель: 1

86033350

1

4

Номер детали на чертеже:

4

Адаптер фитинга 1-3/160rfs, 1-7/160rfs

Заводской номер: 86036035 Количество на модель: 1

86036035

1

4

Номер детали на чертеже:

4

Рукав 1/2dmх2300мм 100r17

Заводской номер: 86032823 Количество на модель: 1

86032823

1

5

Номер детали на чертеже:

5

Рукав 3/8dmх850мм 100R1

Заводской номер: 86033808 Количество на модель: 1

86033808

1

5

Номер детали на чертеже:

5

Фитинг 90, 1-5/16orb 1-7/16ofs

Заводской номер: 9824540 Количество на модель: 1

9824540

1

6

Номер детали на чертеже:

6

Фитинг 90, 1-3/16orfs 1-5/16orb

Заводской номер: 86033267 Количество на модель: 1

86033267

1

6

Номер детали на чертеже:

6

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 7

9993141

7

7

Номер детали на чертеже:

7

Тройник 1-3/16Orfs, 1-3/16Orfs

Заводской номер: 86033270 Количество на модель: 1

86033270

1

7

Номер детали на чертеже:

7

Тройник 11/16orfsx11/16orb

Заводской номер: 9843615 Количество на модель: 1

9843615

1

8

Номер детали на чертеже:

8

Рукав 3/4dmх2400мм 100r1

Заводской номер: 86033150 Количество на модель: 1

86033150

1

8

Номер детали на чертеже:

8

Штуцер 11/16orfs 7/16orb

Заводской номер: 86033817 Количество на модель: 1

86033817

1

9

Номер детали на чертеже:

9

Рукав 3/4dmх2400мм 100r17

Заводской номер: 86033151 Количество на модель: 1

86033151

1

9

Номер детали на чертеже:

9

Фитинг 90, 6orfsx6orfs

Заводской номер: 86033881 Количество на модель: 1

86033881

1

10

Номер детали на чертеже:

10

Трубка наруж.диам.0.37dm с 2 гайками

Заводской номер: 86033877 Количество на модель: 1

86033877

1

11

Номер детали на чертеже:

11

Трубка наруж.диам.1.37dm с 2 гайками (11/16-16orfs)

Заводской номер: 86033876 Количество на модель: 1

86033876

1

12

Номер детали на чертеже:

12

Фитинг 90, 9/16orbx11/16ofs

Заводской номер: 9840543 Количество на модель: 1

9840543

1

13

Номер детали на чертеже:

13

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 2

9706690

2

14

Номер детали на чертеже:

14

Болт M8x1.25x40 Cl-8.8

Заводской номер: 43129 Количество на модель: 2

43129

2

15

Номер детали на чертеже:

15

Кронштейн гидрораспределителя

Заводской номер: 86033635 Количество на модель: 1

86033635

1

16

Номер детали на чертеже:

16

Кольцо уплотнительное 9/16 IDX11/16 THK NITRI

Заводской номер: 9617873 Количество на модель: 3

9617873

3

17

Номер детали на чертеже:

17

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 2

9993143

2

18

Номер детали на чертеже:

18

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 2

9824259

2

19

Номер детали на чертеже:

19

Болт M6x1.0x40.0 Cl 8.8

Заводской номер: 43118 Количество на модель: 2

43118

2

20

Номер детали на чертеже:

20

Гидравлический клапан-регулятор давления HHP L4WD

Заводской номер: 86033521 Количество на модель: 1

86033521

1

21

Номер детали на чертеже:

21

Штуцер 7/16orb 11/16orfs

Заводской номер: 86034990 Количество на модель: 1

86034990

1

22

Номер детали на чертеже:

22

Рукав 3/8dmх2600мм 100r17

Заводской номер: 86033965 Количество на модель: 1

86033965

1

23

Номер детали на чертеже:

23

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 4

167266

4

24

Номер детали на чертеже:

24

Штуцер 1-3/16orfsx1-1/16orb

Заводской номер: 9840535 Количество на модель: 4

9840535

4

25

Номер детали на чертеже:

25

Кольцо уплотнительное 0.739 IDX0.070 THK BUNA

Заводской номер: 9991976 Количество на модель: 4

9991976

4

26

Номер детали на чертеже:

26

Рукав гидравлический в сборе 3/8x2300 100r17

Заводской номер: 86032822 Количество на модель: 1

86032822

1

26

Номер детали на чертеже:

26

Тройник 1-7/16rfs, 1-7/16orfs

Заводской номер: 86033271 Количество на модель: 1

86033271

1

27

Номер детали на чертеже:

27

Шайба 21.00X37.00X3.00 HDN

Заводской номер: 86503612 Количество на модель: 4

86503612

4

28

Номер детали на чертеже:

28

Болт шестигранный M20x80 8.8PL

Заводской номер: 382101 Количество на модель: 4

382101

4

29

Номер детали на чертеже:

29

Фитинг 90, 7/16orb 11/16ofs

Заводской номер: 9843592 Количество на модель: 1

9843592

1

30

Номер детали на чертеже:

30

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1

165202

1

32

Номер детали на чертеже:

32

Кронштейн гидрораспределителя

Заводской номер: 86033141 Количество на модель: 1

86033141

1

51

Номер детали на чертеже:

51

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032825 Количество на модель: 1

86032825

1

33

Номер детали на чертеже:

33

Гайка шестигранная FLG M20 класс 10 PL

Заводской номер: 86512499 Количество на модель: 4

86512499

4

50

Номер детали на чертеже:

50

Рукав гидравлический в сборе 1.00x2075 100r17

Заводской номер: 86032845 Количество на модель: 1

86032845

1

34

Номер детали на чертеже:

34

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032824 Количество на модель: 1

86032824

1

34

Номер детали на чертеже:

34

Рукав 3/8dmх2550мм 100r17

Заводской номер: 86034086 Количество на модель: 1

86034086

1

35

Номер детали на чертеже:

35

Рукав 3/8x2300 100R17

Заводской номер: 86032821 Количество на модель: 1

86032821

1

48

Номер детали на чертеже:

48

Кольцо уплотнительное 0.926 IDX0.070 THK BU

Заводской номер: 9824050 Количество на модель: 1

9824050

1

36

Номер детали на чертеже:

36

Кронштейн разрывныхмуфт

Заводской номер: 86032445 Количество на модель: 1

86032445

1

37

Номер детали на чертеже:

37

Втулка внутренняя резьба 3/4dm

Заводской номер: 86025387 Количество на модель: 2

86025387

2

47

Номер детали на чертеже:

47

Штуцер 1-7/16orfsx1-5/16orb

Заводской номер: 9824055 Количество на модель: 1

9824055

1

46

Номер детали на чертеже:

46

Кольцо уплотнительное HYD/F 1.171IDx0.116TH

Заводской номер: 167268 Количество на модель: 1

167268

1

38

Номер детали на чертеже:

38

Стопорное кольцо диам.1.75dm

Заводской номер: 11487 Количество на модель: 4

11487

4

39

Номер детали на чертеже:

39

Пробка 3/4dm, полиуретан

Заводской номер: 86010613 Количество на модель: 2

86010613

2

40

Номер детали на чертеже:

40

Пыльник

Заводской номер: 9618037 Количество на модель: 2

9618037

2

41

Номер детали на чертеже:

41

Втулка наружная резьба 3/4dm

Заводской номер: 9820148 Количество на модель: 2

9820148

2

42

Номер детали на чертеже:

42

Болт M12x100

Заводской номер: 374887 Количество на модель: 2

374887

2

43

Номер детали на чертеже:

43

Шайба 13.00X24.00X2.5 HDN PL

Заводской номер: 44183 Количество на модель: 2

44183

2

44

Номер детали на чертеже:

44

Гайка M12x1.75dm

Заводской номер: 9804279 Количество на модель: 6

9804279

6

45

Номер детали на чертеже:

45

Болт M 12х1.75х50 Cl-8.8

Заводской номер: 9671487 Количество на модель: 4

9671487

4
