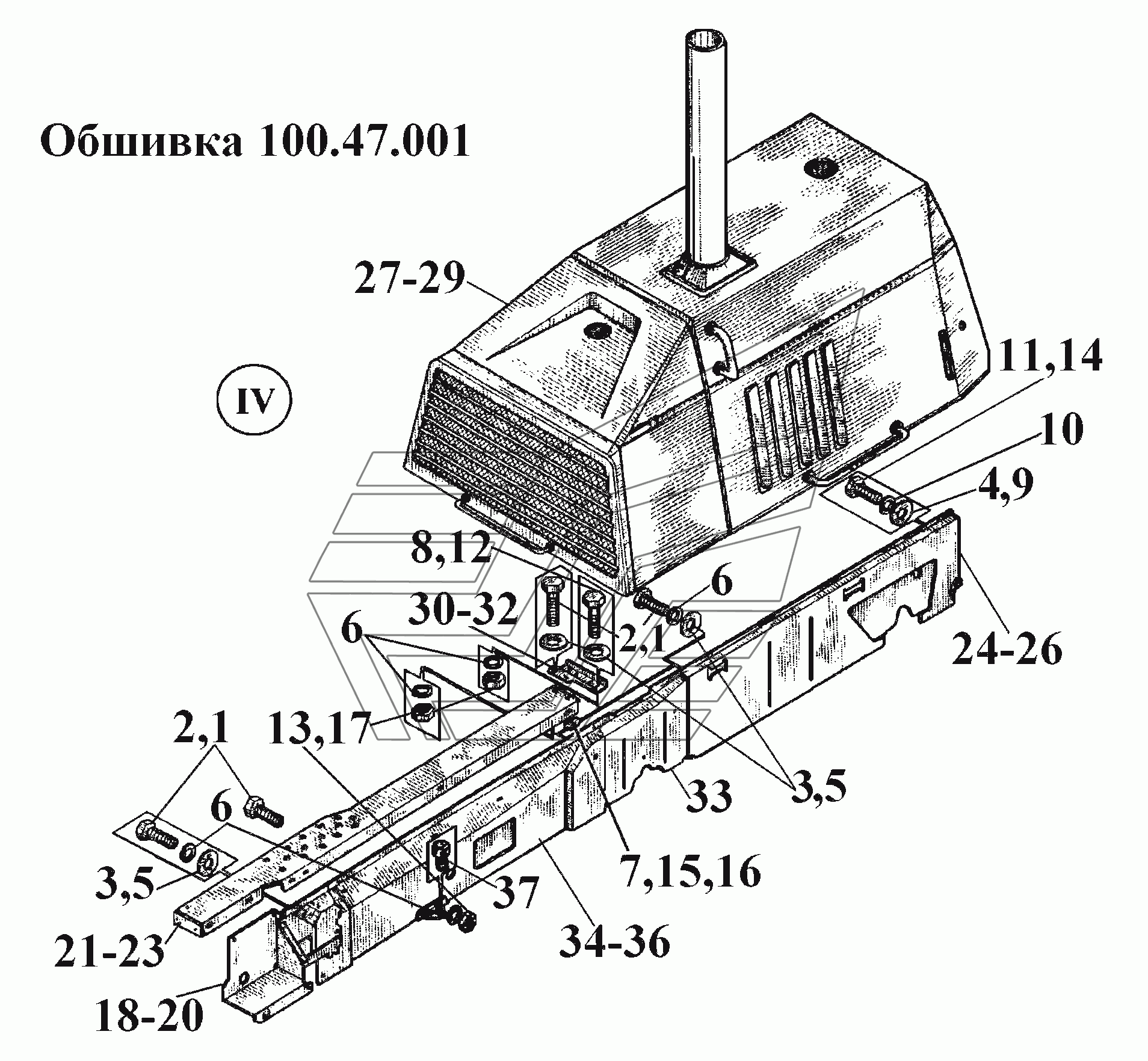

Обшивка 100.47.001 (5) ВТ-100Д. Каталог 2015г.

Обшивка 100.47.001 (4) ВТ-100Д Обшивка 100.47.001 (6) ВТ-100Д

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Лист средний правый

Заводской номер: 100.47.0205-20 Количество на модель: 1
100.47.0205-20
1

Номер детали на чертеже:

Лист средний правый

Заводской номер: 100.47.0205-10 Количество на модель: 1
100.47.0205-10
1

Номер детали на чертеже:

Штырь

Заводской номер: 162.47.292-20 Количество на модель: 6
162.47.292-20
6
1

Номер детали на чертеже:

1

Болт

Заводской номер: M10-6gx20. 88.35. 029 Количество на модель: 38
M10-6gx20. 88.35. 029
38
2

Номер детали на чертеже:

2

Болт

Заводской номер: M10-6gx20.88.35.016 Количество на модель: 38
M10-6gx20.88.35.016
38
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 10.01.10кп.013 Количество на модель: 58
10.01.10кп.013
58
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 12.01.10кп.013 Количество на модель: 13
12.01.10кп.013
13
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 10.01.10кп.0215 Количество на модель: 58
10.01.10кп.0215
58
6

Номер детали на чертеже:

6

Шайба ГОСТ 6402-70

Заводской номер: 10.65Г.05 Количество на модель: 46
10.65Г.05
46
7

Номер детали на чертеже:

7

Пластина

Заводской номер: 180.47.254 Количество на модель: 2
180.47.254
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: M10-6gx25.88.35.016 Количество на модель: 2
M10-6gx25.88.35.016
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 12.01.10кп.0215 Количество на модель: 13
12.01.10кп.0215
13
10

Номер детали на чертеже:

10

Шайба ГОСТ 6402-70

Заводской номер: 12.65Г.05 Количество на модель: 17
12.65Г.05
17
11

Номер детали на чертеже:

11

Болт

Заводской номер: M12-6gx20.88.35.016 Количество на модель: 6
M12-6gx20.88.35.016
6
12

Номер детали на чертеже:

12

Болт

Заводской номер: M10-6gx25.88.35.029 Количество на модель: 2
M10-6gx25.88.35.029
2
13

Номер детали на чертеже:

13

Гайка ГОСТ 2524-70

Заводской номер: М10-6Н.6.016 Количество на модель: 32
М10-6Н.6.016
32
14

Номер детали на чертеже:

14

Болт

Заводской номер: M12-6gx20.88.35.029 Количество на модель: 6
M12-6gx20.88.35.029
6
15

Номер детали на чертеже:

15

Пластина

Заводской номер: 180.47.254-10 Количество на модель: 2
180.47.254-10
2
16

Номер детали на чертеже:

16

Пластина

Заводской номер: 180.47.254-20 Количество на модель: 2
180.47.254-20
2
17

Номер детали на чертеже:

17

Гайка

Заводской номер: М10-6Н.6.029 Количество на модель: 32
М10-6Н.6.029
32
18

Номер детали на чертеже:

18

Щека нижняя правая

Заводской номер: 180.47.0209-10 Количество на модель: 1
180.47.0209-10
1
19

Номер детали на чертеже:

19

Щека нижняя правая

Заводской номер: 180.47.0209-20 Количество на модель: 1
180.47.0209-20
1
20

Номер детали на чертеже:

20

Щека нижняя правая

Заводской номер: 180.47.0209 Количество на модель: 1
180.47.0209
1
21

Номер детали на чертеже:

21

Крыло правое

Заводской номер: 100.47.368 Количество на модель: 1
100.47.368
1
22

Номер детали на чертеже:

22

Крыло правое

Заводской номер: 100.47.368-10 Количество на модель: 1
100.47.368-10
1
23

Номер детали на чертеже:

23

Крыло правое

Заводской номер: 100.47.368-20 Количество на модель: 1
100.47.368-20
1
24

Номер детали на чертеже:

24

Лист задний правый

Заводской номер: 100.47.376 Количество на модель: 1
100.47.376
1
25

Номер детали на чертеже:

25

Лист задний правый

Заводской номер: 100.47.376-10 Количество на модель: 1
100.47.376-10
1
26

Номер детали на чертеже:

26

Лист задний правый

Заводской номер: 100.47.376-20 Количество на модель: 1
100.47.376-20
1
27

Номер детали на чертеже:

27

Капот

Заводской номер: 100.47.010 Количество на модель: 1
100.47.010
1
28

Номер детали на чертеже:

28

Капот

Заводской номер: 100.47.010-10 Количество на модель: 1
100.47.010-10
1
29

Номер детали на чертеже:

29

Капот

Заводской номер: 100.47.010-20 Количество на модель: 1
100.47.010-20
1
30

Номер детали на чертеже:

30

Кронштейн правый

Заводской номер: 180.47.382 Количество на модель: 1
180.47.382
1
31

Номер детали на чертеже:

31

Кронштейн правый

Заводской номер: 180.47.382-10 Количество на модель: 1
180.47.382-10
1
32

Номер детали на чертеже:

32

Кронштейн правый

Заводской номер: 180.47.382-20 Количество на модель: 1
180.47.382-20
1
33

Номер детали на чертеже:

33

Лист средний правый

Заводской номер: 100.47.0205 Количество на модель: 1
100.47.0205
1
34

Номер детали на чертеже:

34

Лист передний правый

Заводской номер: 100.47.366 Количество на модель: 1
100.47.366
1
35

Номер детали на чертеже:

35

Лист передний правый

Заводской номер: 100.47.366-10 Количество на модель: 1
100.47.366-10
1
36

Номер детали на чертеже:

36

Лист передний правый

Заводской номер: 100.47.366-20 Количество на модель: 1
100.47.366-20
1
37

Номер детали на чертеже:

37

Штырь

Заводской номер: 162.47.292 Количество на модель: 6
162.47.292
6
