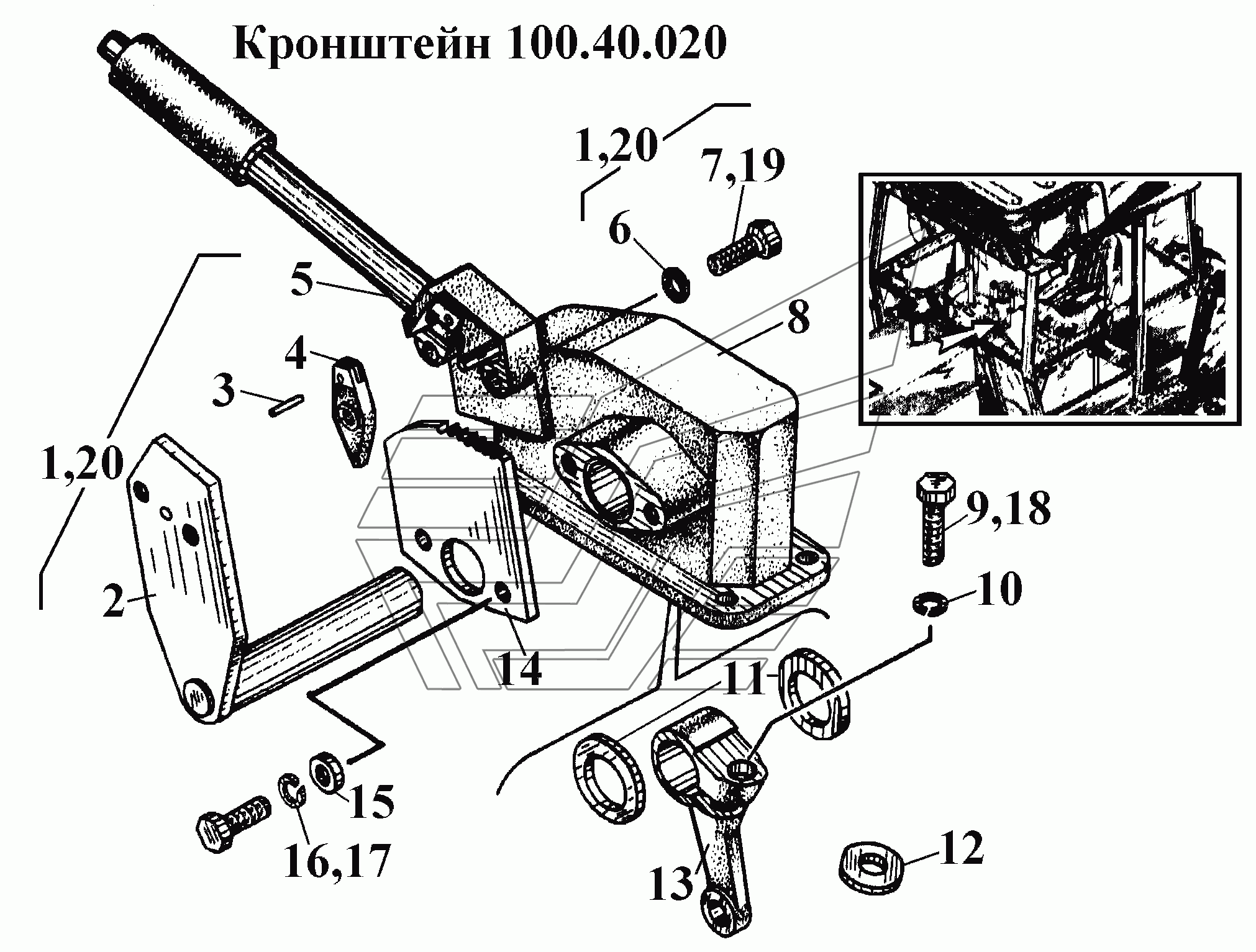

Кронштейн 100.40.020 ВТ-100Д. Каталог 2015г.

Установка механизма уравновешивания 41-23с1-3 ВТ-100Д Бак масляный 100.63.003 ВТ-100Д

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: 27.0108кп.0215 Количество на модель: 1
27.0108кп.0215
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 100.40.019 Количество на модель: 1
100.40.019
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 180.40.038 Количество на модель: 1
180.40.038
1
3

Номер детали на чертеже:

3

Штифт

Заводской номер: 2,4x14 Количество на модель: 1
2,4x14
1
4

Номер детали на чертеже:

4

Зуб

Заводской номер: 180.40.150 Количество на модель: 1
180.40.150
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 100.40.015 Количество на модель: 1
100.40.015
1
6

Номер детали на чертеже:

6

Шайба ГОСТ 6402-70

Заводской номер: 8.65Г.05 Количество на модель: 2
8.65Г.05
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: M8.6gx30.88.35.016 Количество на модель: 2
M8.6gx30.88.35.016
2
8

Номер детали на чертеже:

8

Кроштейн

Заводской номер: 100.40.014 Количество на модель: 1
100.40.014
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: M12-6gx40.88.35.016 Количество на модель: 1
M12-6gx40.88.35.016
1
10

Номер детали на чертеже:

10

Шайба ГОСТ 6402-70

Заводской номер: 12.65Г.05 Количество на модель: 1
12.65Г.05
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 27.0108кп.013 Количество на модель: 2
27.0108кп.013
2
12

Номер детали на чертеже:

12

Шпонка

Заводской номер: 85.40.247 Количество на модель: 1
85.40.247
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 180-40.114 Количество на модель: 1
180-40.114
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 100.40.154 Количество на модель: 1
100.40.154
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 10-65Г.05 Количество на модель: 2
10-65Г.05
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: M10-6gx30.88.35.016 Количество на модель: 2
M10-6gx30.88.35.016
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: M10-6gx30.88.35.029 Количество на модель: 2
M10-6gx30.88.35.029
2
18

Номер детали на чертеже:

18

Болт

Заводской номер: M12-6gx40.88.35.029 Количество на модель: 1
M12-6gx40.88.35.029
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: M8.6gx30.88.35.029 Количество на модель: 2
M8.6gx30.88.35.029
2
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 100.40.019-20 Количество на модель: 1
100.40.019-20
1
