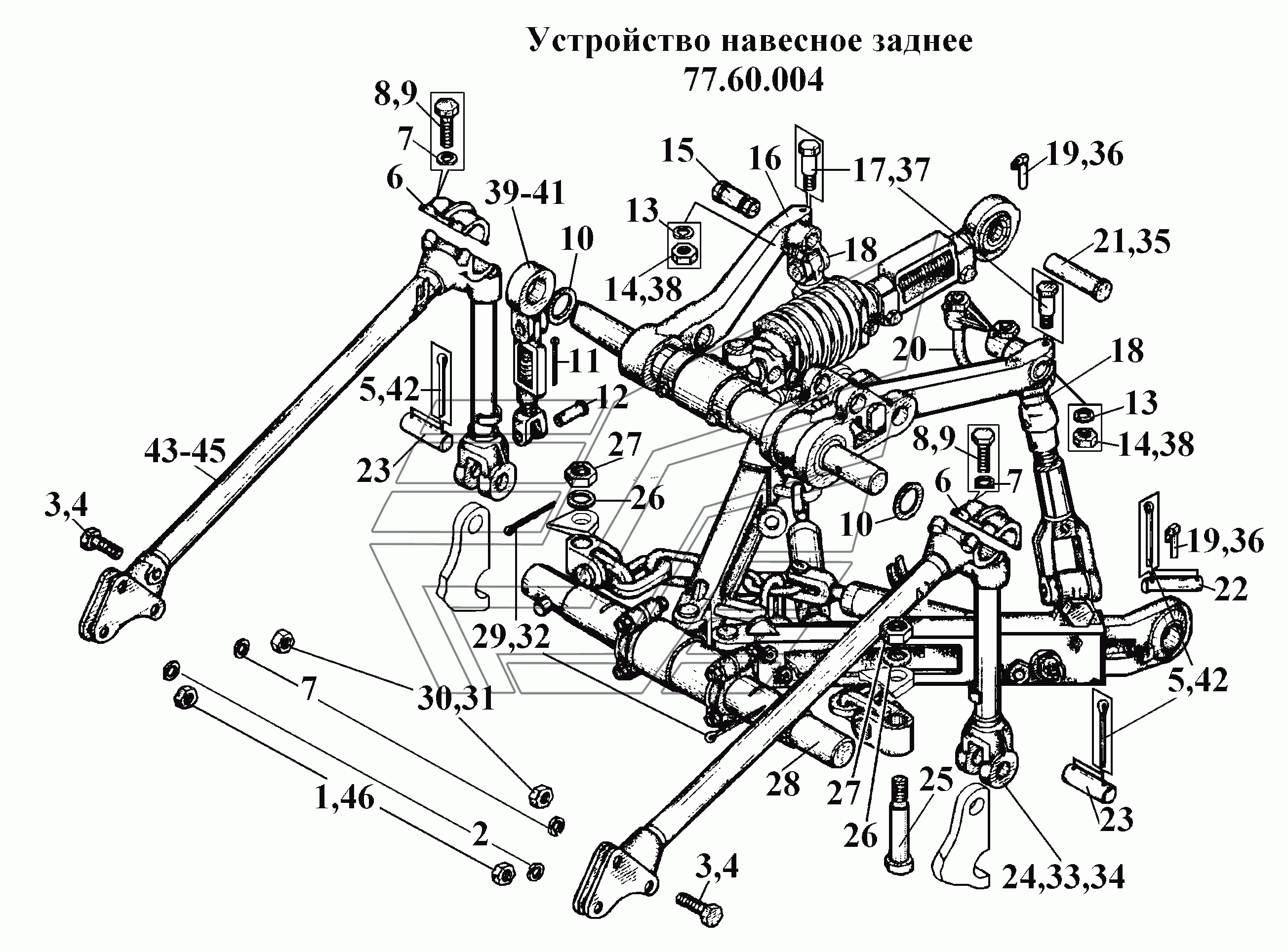

Устройство навесное заднее 77.60.004 ВТ-100Д. Каталог 2015г.

Бак правый Д14.50.012-1СБ ВТ-100Д Стяжка 77.60.042 ВТ-100Д

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемник (поз. 16)

Заводской номер: 77.60.075-12 Количество на модель: 1
77.60.075-12
1

Номер детали на чертеже:

Ось тяговая (поз. 28)

Заводской номер: 162.60.063-20 Количество на модель: 1
162.60.063-20
1

Номер детали на чертеже:

Ось тяговая (поз. 28)

Заводской номер: 162.60.063-22 Количество на модель: 1
162.60.063-22
1

Номер детали на чертеже:

Фиксатор (поз. 20)

Заводской номер: 162.60.029-20 Количество на модель: 1
162.60.029-20
1

Номер детали на чертеже:

Крышка (поз. 6)

Заводской номер: 77.60.104А-10 Количество на модель: 2
77.60.104А-10
2

Номер детали на чертеже:

Шайба

Заводской номер: 27.01.08кп.0215 Количество на модель: 2
27.01.08кп.0215
2

Номер детали на чертеже:

Крышка (поз. 6)

Заводской номер: 77.60.104А-20 Количество на модель: 2
77.60.104А-20
2

Номер детали на чертеже:

Ось тяговая (поз. 28)

Заводской номер: 162.60.063-10 Количество на модель: 1
162.60.063-10
1

Номер детали на чертеже:

Гайка (поз. 27)

Заводской номер: М27х2-7Н.04.029 Количество на модель: 2
М27х2-7Н.04.029
2

Номер детали на чертеже:

Ось тяговая (поз. 28)

Заводской номер: 162.60.063-12 Количество на модель: 1
162.60.063-12
1

Номер детали на чертеже:

Шплинт

Заводской номер: 6,3x36.029 Количество на модель: 1
6,3x36.029
1

Номер детали на чертеже:

Фиксатор (поз. 20)

Заводской номер: 162.60.029-10 Количество на модель: 1
162.60.029-10
1

Номер детали на чертеже:

Палец (поз. 25)

Заводской номер: 77.60.150-2-10 Количество на модель: 2
77.60.150-2-10
2

Номер детали на чертеже:

Подъемник (поз. 16)

Заводской номер: 77.60.075-22 Количество на модель: 1
77.60.075-22
1

Номер детали на чертеже:

Шайба (поз.10)

Заводской номер: 77.60.169-20 Количество на модель: 2
77.60.169-20
2

Номер детали на чертеже:

Подъемник (поз. 16)

Заводской номер: 77.60.075-13 Количество на модель: 1
77.60.075-13
1

Номер детали на чертеже:

Фаска (поз. 18)

Заводской номер: 77.60.074-10 Количество на модель: 2
77.60.074-10
2

Номер детали на чертеже:

Подъемник (поз. 16)

Заводской номер: 77.60.075-23 Количество на модель: 1
77.60.075-23
1

Номер детали на чертеже:

Фаска (поз. 18)

Заводской номер: 77.60.074-20 Количество на модель: 2
77.60.074-20
2

Номер детали на чертеже:

Палец (поз. 25)

Заводской номер: 77.60.150-2-20 Количество на модель: 2
77.60.150-2-20
2
1

Номер детали на чертеже:

1

Гайка

Заводской номер: М10-7Н.6.016 Количество на модель: 4
М10-7Н.6.016
4
2

Номер детали на чертеже:

2

Шайба ГОСТ 6402-70

Заводской номер: 20Т.65Г.05 Количество на модель: 4
20Т.65Г.05
4
3

Номер детали на чертеже:

3

Болт

Заводской номер: 77.60.196 Количество на модель: 2
77.60.196
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 77.60.196-20 Количество на модель: 2
77.60.196-20
2
5

Номер детали на чертеже:

5

Шплинт

Заводской номер: 8x50.016 Количество на модель: 9
8x50.016
9
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 77.60.104А Количество на модель: 2
77.60.104А
2
7

Номер детали на чертеже:

7

Шайба ГОСТ 6402-70

Заводской номер: 20.65Г.05 Количество на модель: 12
20.65Г.05
12
8

Номер детали на чертеже:

8

Болт

Заводской номер: M20-6gx50.58.016 Количество на модель: 8
M20-6gx50.58.016
8
9

Номер детали на чертеже:

9

Болт

Заводской номер: M20-6gx 50.58.029 Количество на модель: 8
M20-6gx 50.58.029
8
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 77.60.169 Количество на модель: 2
77.60.169
2
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: 6,3x36.016 Количество на модель: 1
6,3x36.016
1
12

Номер детали на чертеже:

12

Палец серьги раскоса

Заводской номер: 77.60.165 Количество на модель: 1
77.60.165
1
13

Номер детали на чертеже:

13

Шайба ГОСТ 6402-70

Заводской номер: 14.65Г.05 Количество на модель: 2
14.65Г.05
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М14-7Н.6.016 Количество на модель: 2
М14-7Н.6.016
2
15

Номер детали на чертеже:

15

Палец

Заводской номер: 162.60.137 Количество на модель: 1
162.60.137
1
16

Номер детали на чертеже:

16

Подъемник

Заводской номер: 77.60.075-02 Количество на модель: 1
77.60.075-02
1
17

Номер детали на чертеже:

17

Болт рычагов

Заводской номер: 77.60.174 Количество на модель: 2
77.60.174
2
18

Номер детали на чертеже:

18

Фаска

Заводской номер: 77.60.074 Количество на модель: 2
77.60.074
2
19

Номер детали на чертеже:

19

Чека

Заводской номер: 162.60.032 Количество на модель: 3
162.60.032
3
20

Номер детали на чертеже:

20

Фиксатор

Заводской номер: 162.60.029 Количество на модель: 1
162.60.029
1
21

Номер детали на чертеже:

21

Палец верхней тяги

Заводской номер: 77.60.158 Количество на модель: 1
77.60.158
1
22

Номер детали на чертеже:

22

Палец

Заводской номер: 77.60.146 Количество на модель: 2
77.60.146
2
23

Номер детали на чертеже:

23

Палец

Заводской номер: 77.60.236 Количество на модель: 2
77.60.236
2
24

Номер детали на чертеже:

24

Стойка

Заводской номер: К77.60.012А Количество на модель: 1
К77.60.012А
1
25

Номер детали на чертеже:

25

Шайба упорная

Заводской номер: 77.60.150-2 Количество на модель: 2
77.60.150-2
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 27.01-08кп Количество на модель: 2
27.01-08кп
2
27

Номер детали на чертеже:

27

Гайка

Заводской номер: М27х2-7Н.04.016 Количество на модель: 2
М27х2-7Н.04.016
2
28

Номер детали на чертеже:

28

Ось тяговая

Заводской номер: 162.60.063 Количество на модель: 1
162.60.063
1
29

Номер детали на чертеже:

29

Шплинт

Заводской номер: 5x50.016 Количество на модель: 2
5x50.016
2
30

Номер детали на чертеже:

30

Гайка

Заводской номер: М20-2Н.04.016 Количество на модель: 2
М20-2Н.04.016
2
31

Номер детали на чертеже:

31

Гайка

Заводской номер: М20-2Н.04.029 Количество на модель: 2
М20-2Н.04.029
2
32

Номер детали на чертеже:

32

Шплинт

Заводской номер: 5x50.029 Количество на модель: 2
5x50.029
2
33

Номер детали на чертеже:

33

Стойка

Заводской номер: К77.60.012А-10 Количество на модель: 1
К77.60.012А-10
1
34

Номер детали на чертеже:

34

Стойка

Заводской номер: К77.60.012А-20 Количество на модель: 1
К77.60.012А-20
1
35

Номер детали на чертеже:

35

Палец

Заводской номер: 77.60.158-1 Количество на модель: 1
77.60.158-1
1
36

Номер детали на чертеже:

36

Чека

Заводской номер: 162.60.032-20 Количество на модель: 3
162.60.032-20
3
37

Номер детали на чертеже:

37

Болт

Заводской номер: 77.60.174-20 Количество на модель: 2
77.60.174-20
2
38

Номер детали на чертеже:

38

Гайка

Заводской номер: М14-7Н.6.029 Количество на модель: 2
М14-7Н.6.029
2
39

Номер детали на чертеже:

39

Стяжка

Заводской номер: 77.60.042 Количество на модель: 1
77.60.042
1
40

Номер детали на чертеже:

40

Стяжка

Заводской номер: 77.60.042-10 Количество на модель: 1
77.60.042-10
1
41

Номер детали на чертеже:

41

Стяжка

Заводской номер: 77.60.042-20 Количество на модель: 1
77.60.042-20
1
42

Номер детали на чертеже:

42

Шплинт

Заводской номер: 8x50.029 Количество на модель: 9
8x50.029
9
43

Номер детали на чертеже:

43

Стойка

Заводской номер: К77.60.011Б Количество на модель: 1
К77.60.011Б
1
44

Номер детали на чертеже:

44

Стойка

Заводской номер: К77.60.011Б-10 Количество на модель: 1
К77.60.011Б-10
1
45

Номер детали на чертеже:

45

Стойка

Заводской номер: К77.60.011Б-20 Количество на модель: 1
К77.60.011Б-20
1
46

Номер детали на чертеже:

46

Гайка

Заводской номер: М10-7Н.6.029 Количество на модель: 4
М10-7Н.6.029
4
