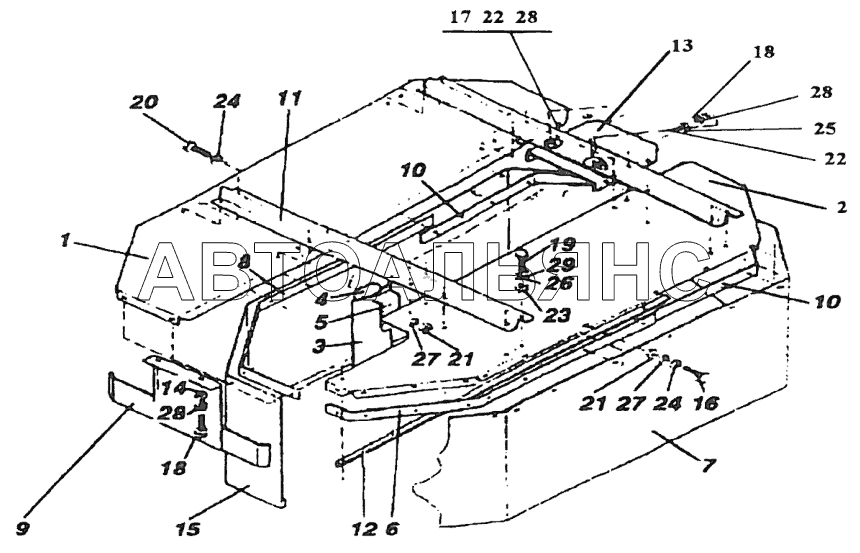

Кожух 1 Z069. Каталог 2009г.

Навеска Z069 Кожух 2 Z069

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кожух, комплект

Заводской номер: Кожух Количество на модель:
Кожух
1

Номер детали на чертеже:

1

Передний кожух

Заводской номер: 8245-036-030-216 Количество на модель: 1
8245-036-030-216
1
2

Номер детали на чертеже:

2

Задний кожух

Заводской номер: 8245-036-030-229 Количество на модель: 1
8245-036-030-229
1
3

Номер детали на чертеже:

3

Стойка

Заводской номер: 8245-036-030-040 Количество на модель: 2
8245-036-030-040
2
4

Номер детали на чертеже:

4

Дистанционная шайба

Заводской номер: 8245-036-030-053 Количество на модель: 2
8245-036-030-053
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 8245-036-030-066 Количество на модель: 2
8245-036-030-066
2
6

Номер детали на чертеже:

6

Задняя левая дуга

Заводской номер: 8245-036-030-068 Количество на модель: 1
8245-036-030-068
1
7

Номер детали на чертеже:

7

Задний фартук

Заводской номер: 8245-036-030-196 Количество на модель: 1
8245-036-030-196
1
8

Номер детали на чертеже:

8

Передняя левая дуга

Заводской номер: 8245-036-030-285 Количество на модель: 1
8245-036-030-285
1
9

Номер детали на чертеже:

9

Кожух, комплект.

Заводской номер: 8245-036-030-101 Количество на модель: 1
8245-036-030-101
1
10

Номер детали на чертеже:

10

Правая дуга

Заводской номер: 8245-036-030-272 Количество на модель: 2
8245-036-030-272
2
11

Номер детали на чертеже:

11

Рейка

Заводской номер: 8245-036-030-244 Количество на модель: 2
8245-036-030-244
2
12

Номер детали на чертеже:

12

Угольник

Заводской номер: 8245-036-030-257 Количество на модель: 1
8245-036-030-257
1
13

Номер детали на чертеже:

13

Средний кожух

Заводской номер: 8245-036-030-053 Количество на модель: 2
8245-036-030-053
2
14

Номер детали на чертеже:

14

Круглая шайба

Заводской номер: 8245-036-030-170 Количество на модель: 2
8245-036-030-170
2
15

Номер детали на чертеже:

15

Передний фартук

Заводской номер: 8245-036-030-183 Количество на модель: 1
8245-036-030-183
1
16

Номер детали на чертеже:

16

Винт

Заводской номер: PN-85/M-82105 Количество на модель: 33
PN-85/M-82105
33
21

Номер детали на чертеже:

21

Гайка

Заводской номер: PN-86/M-82144 Количество на модель: 35
PN-86/M-82144
35
24

Номер детали на чертеже:

24

Круглая шайба

Заводской номер: PN-59/M-82030 Количество на модель: 35
PN-59/M-82030
35
25

Номер детали на чертеже:

25

Круглая шайба

Заводской номер: PN-59/M-82030 Количество на модель: 2
PN-59/M-82030
2
26

Номер детали на чертеже:

26

Круглая шайба

Заводской номер: PN-59/M-82030 Количество на модель: 16
PN-59/M-82030
16
27

Номер детали на чертеже:

27

Пружинная шайба

Заводской номер: PN-77/M-82008 Количество на модель: 35
PN-77/M-82008
35
