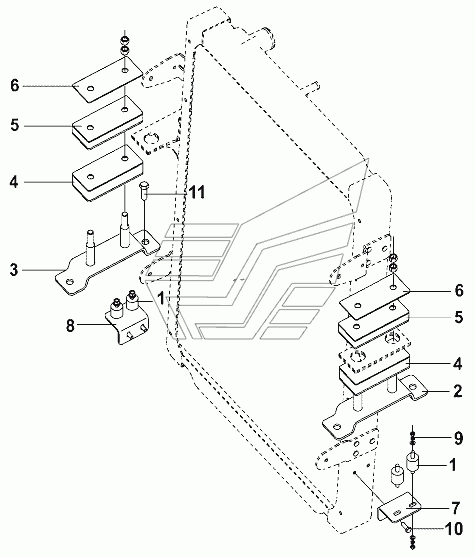

Fitting Parts Group Of Radiator DFL-3251AW1. Каталог 2013г.

Cooling Module Sub Group DFL-3251AW1 Radiator Water Inlet And Outlet Pipe Group DFL-3251AW1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Nut

Заводской номер: Q32016 Количество на модель: 1
Q32016
1

Номер детали на чертеже:

Гайка

Заводской номер: Q340B14 Количество на модель: 8
Q340B14
8
1

Номер детали на чертеже:

1

Radiator cushion assembly

Заводской номер: 10319000 Количество на модель: 2
10319000
2
2

Номер детали на чертеже:

2

Left bracket assembly, radiator

Заводской номер: 11515900 Количество на модель: 1
11515900
1
3

Номер детали на чертеже:

3

Right bracket assembly, radiator

Заводской номер: 11516000 Количество на модель: 1
11516000
1
4

Номер детали на чертеже:

4

Rubber seat cushion, lower

Заводской номер: 10317800 Количество на модель: 2
10317800
2
5

Номер детали на чертеже:

5

Rubber seat cushion, upper

Заводской номер: 10319700 Количество на модель: 2
10319700
2
6

Номер детали на чертеже:

6

Upper rubber plate

Заводской номер: 10319800 Количество на модель: 2
10319800
2
7

Номер детали на чертеже:

7

Left lower support, radiator

Заводской номер: 12299600 Количество на модель: 1
12299600
1
8

Номер детали на чертеже:

8

Right lower bracket, radiator

Заводской номер: 12299700 Количество на модель: 1
12299700
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: Q32008 Количество на модель: 4
Q32008
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: Q1840816 Количество на модель: 2
Q1840816
2
11

Номер детали на чертеже:

11

Bolt

Заводской номер: Q1841640 Количество на модель: 1
Q1841640
1
Cooling Module Sub Group DFL-3251AW1 Radiator Water Inlet And Outlet Pipe Group DFL-3251AW1
