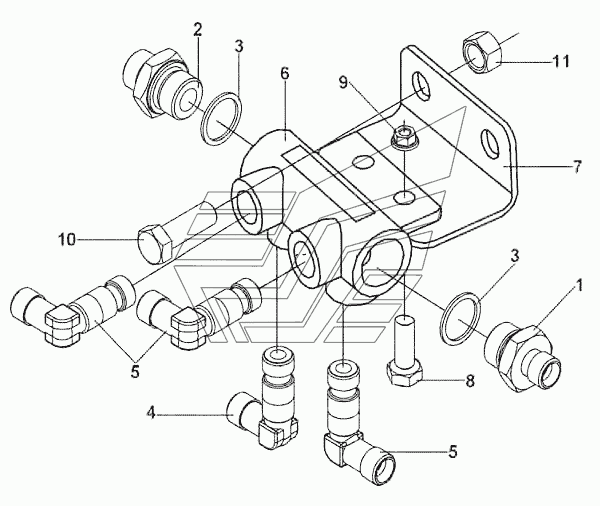

Pipe Joint Group DFL-3251AW1. Каталог 2013г.

The Four-Way Protective Valve Group DFL-3251AW1 Two way valve assembly DFL-3251AW1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe joint group craft sub-assembly

Заводской номер: 12304700 Количество на модель: 1
12304700
1
1

Номер детали на чертеже:

1

End pipe joint

Заводской номер: 10075700 Количество на модель: 1
10075700
1
2

Номер детали на чертеже:

2

End pipe joint

Заводской номер: 10072300 Количество на модель: 1
10072300
1
3

Номер детали на чертеже:

3

Sealing ring

Заводской номер: 10073700 Количество на модель: 2
10073700
2
4

Номер детали на чертеже:

4

Elbow pipe joint assembly

Заводской номер: 10988900 Количество на модель: 1
10988900
1
5

Номер детали на чертеже:

5

Elbow pipe joint assembly

Заводской номер: 10063500 Количество на модель: 3
10063500
3
6

Номер детали на чертеже:

6

12304500

Заводской номер: 12304500 Количество на модель: 1
12304500
1
7

Номер детали на чертеже:

7

Bracket

Заводской номер: 12303900 Количество на модель: 1
12303900
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: Q1840825 Количество на модель: 2
Q1840825
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: Q32008 Количество на модель: 2
Q32008
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: Q1841245 Количество на модель: 2
Q1841245
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: Q32012 Количество на модель: 2
Q32012
2
