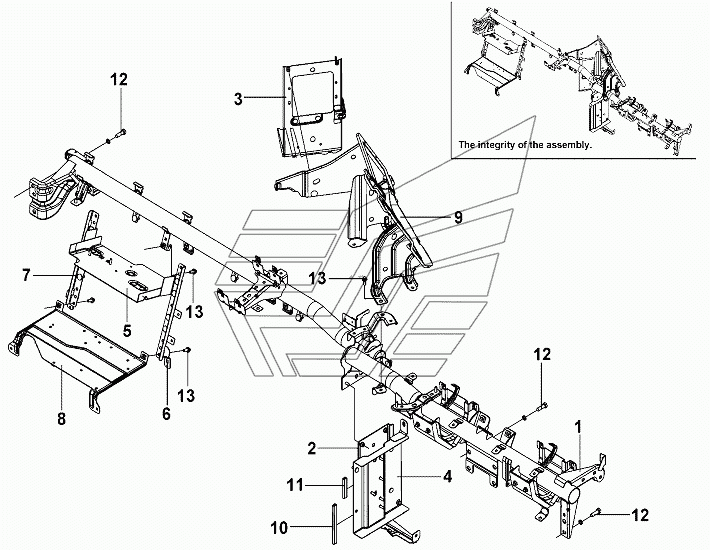

Instrument Frame Group DFL-3251AW1. Каталог 2013г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Гайка

Заводской номер: Q32006 Количество на модель: 2
Q32006
2

Номер детали на чертеже:

Пружинная шайба

Заводской номер: Q40308 Количество на модель: 6
Q40308
6
118775
SHACMAN
Q40308
Производитель: SHACMAN

Номер детали на чертеже:

Плоская шайба

Заводской номер: Q40108 Количество на модель: 6
Q40108
6
876103
SHACMAN
Q40108
Код: 876103
Артикул: Q40108,
Производитель: SHACMAN

Номер детали на чертеже:

Болт

Заводской номер: Q1840616 Количество на модель: 2
Q1840616
2

Номер детали на чертеже:

Гайка

Заводской номер: Q32008 Количество на модель: 2
Q32008
2
1

Номер детали на чертеже:

1

Instrument beam assembly

Заводской номер: 11029800 Количество на модель: 1
11029800
1
2

Номер детали на чертеже:

2

Middle left bracket assembly,Instrument panel

Заводской номер: 10115600 Количество на модель: 1
10115600
1
3

Номер детали на чертеже:

3

Middle right bracket assembly

Заводской номер: 10504700 Количество на модель: 1
10504700
1
4

Номер детали на чертеже:

4

Bracket assembly, fixing plate of electrical appliance

Заводской номер: 10398700 Количество на модель: 1
10398700
1
5

Номер детали на чертеже:

5

Upper bracket assembly, electrical unit

Заводской номер: 10398800 Количество на модель: 1
10398800
1
6

Номер детали на чертеже:

6

Left bracket assembly, electrical appliance unit

Заводской номер: 10399000 Количество на модель: 1
10399000
1
7

Номер детали на чертеже:

7

Right support assembly, electrical appliance unit

Заводской номер: 10399100 Количество на модель: 1
10399100
1
8

Номер детали на чертеже:

8

Lower bracket assembly,electricalunit

Заводской номер: 10399200 Количество на модель: 1
10399200
1
9

Номер детали на чертеже:

9

Bracket assembly, radio,passage, type

Заводской номер: 10504800 Количество на модель: 1
10504800
1
10

Номер детали на чертеже:

10

Protection strip

Заводской номер: 10399900 Количество на модель: 1
10399900
1
11

Номер детали на чертеже:

11

Protection strip

Заводской номер: 10400000 Количество на модель: 1
10400000
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: Q150B0825 Количество на модель: 6
Q150B0825
6
