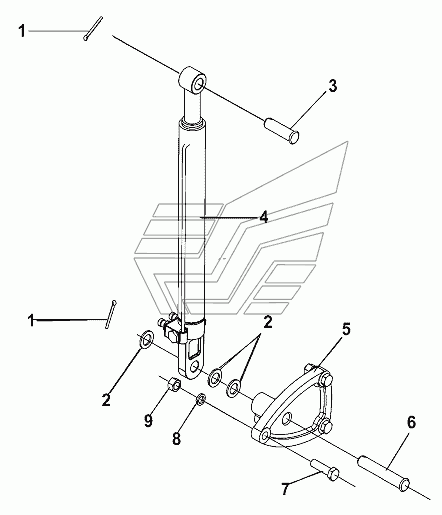

Tilting Cylinder Group DFL-3251AW1. Каталог 2013г.

Cab Logo Group-DongFeng Nameplate DFL-3251AW1 Tilting Pump Group DFL-3251AW1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cotter pin

Заводской номер: Q500B0550-F7 Количество на модель: 2
Q500B0550-F7
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: Q40020-F7 Количество на модель: 3
Q40020-F7
3
3

Номер детали на чертеже:

3

Pin shaft

Заводской номер: Q510B2060-F7 Количество на модель: 1
Q510B2060-F7
1
4

Номер детали на чертеже:

4

Oil cylinder assembly

Заводской номер: 10501300 Количество на модель: 1
10501300
1
5

Номер детали на чертеже:

5

Oil cylinder lower support

Заводской номер: 10501500 Количество на модель: 1
10501500
1
6

Номер детали на чертеже:

6

Pin shaft

Заводской номер: Q510B2075-F7 Количество на модель: 1
Q510B2075-F7
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: Q150B1450-F7 Количество на модель: 3
Q150B1450-F7
3
8

Номер детали на чертеже:

8

Washer

Заводской номер: Q40314-F7 Количество на модель: 3
Q40314-F7
3
9

Номер детали на чертеже:

9

Nut

Заводской номер: Q340B14-F7 Количество на модель: 3
Q340B14-F7
3
